　　1：問題的提出

　　做工業結構設計一行，不是用proe就是用ug，其他的還真不普遍。其中proe是大家廣為流傳的。做proe的都有初學的階段，碰到的第一個問題，或許是初學前期碰到的問題就是如何管理一個結構設計工程。這個問題可能是他最初碰到的，又是一直如附骨之蛆纏綿至今的問題。

　　Proe軟件不支持中文名字，這是一個重要問題。起的文件名不容易被我們直觀地瀏覽。

　　另一個重要問題是如何規范組織一個結構設計工程，有總裝配圖，有部件圖，有零件圖，還有標準件等。如果不將這個問題規范化，他設計的產品越多就會越亂。不用多說，三個月前由他本人設計的工程，可能他自己也看不懂了。

　　2：工程中文件的分類

　　首先將結構設計工程中的所有文件分為3大類：1類是裝配圖和零件圖，1類是標準件圖，1類是同名圖紙的備選方案圖。其實還有系統產生的各種文件，一般不要刪除它們，就讓它們呆在工程中吧。只要文件系統弄的好，它們不會干擾你的瀏覽視線。

　　下面分別說明這4類圖紙的特點和劃分原則。

　　2.1 裝配圖和零件圖

　　裝配圖的后綴是.asm，它又分為兩類，一類就一個，是總裝配圖。就是工程的完整體現，包含所有設計中涉及的圖紙。另一類就是部件圖，部件圖的意思是說工程中某些零件緊密相關，形成一個較小的圖紙空間，它們大多不與空間外的零件有牽扯，這個空間就是部件，它也是裝配圖。

　　零件圖的基本概念是說一個文件對應一個零件，不可再拆，具有完全獨立的表達性，是由工程師設計的。如果某個零件上哪怕薄薄地貼了一層膜，也要把膜做成另外一個零件。因為它們將來出不同的圖紙，為不同的行業所使用。

　　2.2 標準件

　　所謂標準件，是說符合中國或外國的國家標準，已經事先繪制的規范化的零件圖。這些圖紙可直接在結構設計工程中使用，不能由設計者進行修改。比如一個螺釘，需要在上面鉆一個孔，那么必須把它歸到基本件中，只不過該基本件的毛坯是使用國標螺釘而已。

　　作為標準件，必須不能做任何修改，拿來就用。不滿足這個條件就不能當作標準件處理。

　　標準件必不可少的是標準號和規格，比如內六角螺釘，標準號是GBT70_1_2000，規格比如是M10X30。

　　象軸承之類的組合標準件，它又有兩層，一層是裝配圖，一層是零件圖，我的做法是它們一起算標準件，具有相同的文件名前綴。

　　2.3 備選圖

　　我們做結構時，或者修改原設計時，為了不丟失一個比較好的想法、方案、可能性，同一個裝配圖或者零件圖可能會有2種以至更多的形式，這時就會出現一個零件怎么讓2個形式共存的問題。又得好區分，又得不亂。

　　3：工程文件的管理方法

　　管理方法必須唯一，如果有企業標準，則必須按標準來，不能亂，否則將來自己看或者別人看都會很不方便。

　　本文提出的就是本公司現行的工程文件管理方法，當然不是原文件，只是將文件命名規則的說明放到這里，希望大家能規范出一套自己行之有效的方法來。

　　本公司的工程文件的命名規范就是針對上述4種零件的。關鍵在于文件的前綴。下面按順序說明：

　　3.1 裝配圖和零件圖

　　使用3位數字作前綴。這樣的好處是顯然的，打開文件夾，零件就按順序顯示好了。

　　000：表示結構設計的總裝配圖。

　　000-099：表示總裝圖中的基本件

　　100-900：表示部件裝配圖

　　x00-x99：表示x部件中的基本件

　　3.2 標準件

　　由國標碼+規格+說明構成

　　國標碼，比如GB/T用GBT表示，70-1用70_1表示，-2000用_2000表示，例如GBT70_1_2000，它就是國標GB/T70-1-2000。

　　規格，比如M30長40，就寫M30X40，主參數在前。一個小問題是直徑Φ這個字母，公司規定一律用字母D表示，比如O型圈，直徑20，粗1.65毫米的，用D20X1_65表示。小數點一律用下劃線代替。

　　因此，M30長40的內六角螺釘就這樣表示：M30X40_GBT70_1_2000

　　至于軸承，裝配圖和它的零件圖的名字前綴完全一樣，只有后面的名字不一樣。都需要工程師一個一個改。

　　小技巧，必須打開結構設計工程的裝配圖之后，依次打開零件，并用重命名命令來改名字，再保存裝配圖，這樣，裝配圖的各零件自動匹配新名字。

　　3.3 備選圖

　　備選圖，可能是裝配圖，也可能是零件圖，我公司規定的是前綴不變，只是后面多加字母，比如

　　“302_tao”，是第3部件的第2號零件，叫套。它的備選就是302a_tao，302b_tao，302c_tao。。。

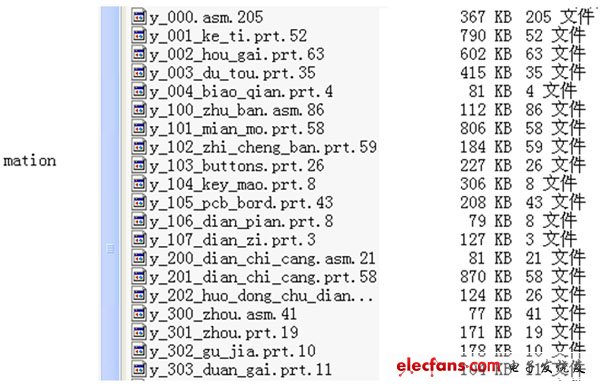

　　4：實際工程的文件夾樣式截圖
