目前比較流行的內存模塊主要是這三種：SDR，DDR，RAMBUS。其中，RAMBUS
內存采用阻抗受控制的串行連接技術,在這里我們將不做進一步探討，本文所總
結的內存設計技術就是針對SDRAM 而言(包括SDR 和DDR)。
現在我們來簡單地比較一下SDR 和DDR，它們都被稱為同步動態內存，其核
心技術是一樣的。只是DDR 在某些功能上進行了改進，所以DDR 有時也被稱為
SDRAM II。DDR 的全稱是Double Data Rate，也就是雙倍的數據傳輸率，但是其
時鐘頻率沒有增加，只是在時鐘的上升和下降沿都可以用來進行數據的讀寫操
作。對于SDR 來說,市面上常見的模塊主要有PC100/PC133/PC166,而相應的DDR
內存則為DDR200(PC1600)/DDR266(PC2100)/DDR333(PC2700)。

DDR 和SDR 的一些具體的區別：
􀁺 電壓及接口電路不同，SDR 一般采用3.3V 的LVTTL 或SSTL_3 接口，而
DDR 則采用2.5V 的SSTL_2 低壓數字接口，DDRII 用1.8V 的SSTL_18 接
口。
􀁺 DDR 芯片內部多加了一個DLL（Delay Locked Loops 延時鎖相回路），并通
過數據閘門DQS（data strobe）來精確定位數據。
􀁺 DDR 能利用時鐘的上升和下降沿進行數據的讀寫，其本質是利用DQS 信號
的上升和下降沿收發數據。
􀁺 DDR 比SDR 有更低的輸入阻抗。
􀁺 DDR 有參考電壓VREF，由信號電壓和參考電壓的差值來決定數字信號的狀
態。
􀁺 DDR 的DM 只在寫操作時有效，而SDR 中的DQM 信號在讀操作和寫操作時均有效。
􀁺 DDR 采用了差分形式的時鐘信號傳輸，能更好的保證信號質量和時序。
􀁺 和主板的接口不同，如對DIMM 來說，SDR 為168 引腳，而DDR 則是184
引腳，SODIMM 和UDIMM 也均有不同。

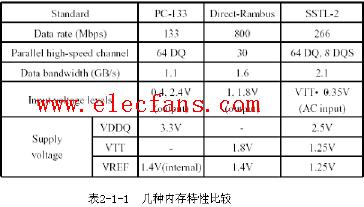

􀁺 表2-1-1 給出了SDR，DDR 和Rambus 在性能上的一些區別：

正因?yàn)镾DR 和DDR 在某些特性上的差異，我們?cè)谠O(shè)計這兩種內存模塊時，
考慮的因素也不盡相同。下面的幾節中，會針對這兩種內存模塊的設計細節做一
個會有較為詳細的闡述。
盡管目前的市場還是SDRAM 和DDR 占據主流，但各大內存模塊公司對
DDRII 研究已經開始展開，JEDEC 也成立了專門的Task Group 著手于新的規則
的制定。可以大膽的預計：明年（2003 年）市場上將出現DDRII 的身影，而到
2004 年，DDRII 將逐步開始成為內存市場的主導。對于DDRII 的基礎知識和設
計理論可以參見相關的文檔。
