系統性能測試 - 以太網的遠程控制信號調理系統

2011年08月20日 15:44 單片機與嵌入式系統 作者：王靈芝，陳明孝 用戶評論（0）
　4 系統性能測試

　　濾波器MAX261的設置可通過控制器ATmega128對其編程控制來構成低通、帶通濾波器。該濾波器設置了8級的截止頻率、中心頻率和Q值，理想的頻率設置范圍為18～32 kHz(步進2 kHz可調)，Q值設置范圍為0.5～4.0(步進0.5可調)，濾波器的測試采用示波器雙通道跟蹤。

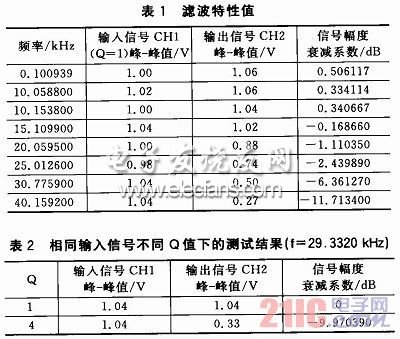

　　如表1所列，CH1為輸入信號，CH2為四階低通濾波后的輸出信號。輸入信號CH1峰-峰值為1.00V左右，頻率從100 Hz逐漸上升到40 kHz時，截止頻率設置為25 kHz。其值可通過程序進行修改，通帶內比較平坦，滾降特性一般。

　　


?

　　表2給出了相同輸入信號不同Q值下的測試結果，可知隨著Q值的增大，輸出信號的幅度衰減系數也跟著變大。低通濾波其他點的頻率、Q值以及帶通濾波器的測試結果在此不一一列舉，具體特性可通過示波器進行觀察。

　　結語

　　基于嵌入式以太網技術實現的程控信號調理系統，利用嵌入式實時操作系統與TCP/IP協議實現了程控信號調理，網內用戶可以實現對輸入信號濾波參數和放大器增益的遠程控制。該系統操作安全可靠，設置方便簡單，適用于需要進行信號調理的大型物理實驗等場合。
