基于MCU和nRF24L01的無線通信系統設計 - 全文
近年來,隨著無線技術的快速發展,短距離無線數據傳輸技術已經被廣泛應用于日常生活中,逐漸形成一個巨大的新興產業。常用的無線數據傳輸技術主要有藍牙技術、Wi-Fi技術、IrDA技術、超寬帶技術等,而藍牙技術和Wi-Fi技術功耗較高,IrDA技術傳輸速率較低,超寬帶技術開發難度較高
隨著微電子技術的迅速發展,高性能MCU廣泛地運用在嵌入式系統中,完成數據的采集、分析、處理與通訊功能。有線模式下的數據通訊系統,由于受時空、環境等因素的制約,不能完全滿足所有條件下任務的執行,而通過無線數據傳輸方式代替有線數據傳輸,則能很好地解決此類問題。綜上論述,文中提出一種基于高性能MCU和nRF24L01的網絡化無線通信系統的解決方案,穩定可靠地實現數據傳輸,滿足各種條件的需要。
無線通信主要包括微波通信和衛星通信。微波是一種無線電波,它傳送的距離一般只有幾十千米。但微波的頻帶很寬,通信容量很大。微波通信每隔幾十千米要建一個微波中繼站。衛星通信是利用通信衛星作為中繼站在地面上兩個或多個地球站之間或移動體之間建立微波通信聯系。
系統硬件設計
nRF24L01無線通訊模塊介紹
系統選用云佳科技的nRF24L01無線射頻收發模塊來實現子母機間的通訊,它使用Nordic公司的nRF24L01芯片開發而成,是一款工作在2.4~2.5 GHz世界通用ISM頻段的單片無線收發器芯片,其具有如下性能特點:
(1)低工作電源電壓,且范圍廣1.9~3.6 V,體積小巧,能方便集成到各種電子器件。
(2)極低的功耗。當工作在發射模式下發射功率為-6 dBm時電流消耗為9 mA,接收模式時為12.3 mA。待機模式下電流消22μA,掉電模式電流消耗僅為900 nA。
(3)無線速率達到2 Mbit·s-1,SPI接口速率為0~8 Mbit·s-1,具自動應答機制,極大地降低丟包率。
(4)擁有自動重發功能、地址及CRC校驗功能。
(5)具有125個可選工作頻道,擁有很短的頻道切換時間,可用于跳頻。
nRF24L01引腳封裝如圖1所示。
STC12L5608AD芯片簡介
STC12L5608AD型MCU是宏晶科技新一代低電壓增強型8051單片機,該系列單片機具有如下特性:寬工作電壓(2.1~3.6 V);具有1個時鐘/機器周期的高速性能,比普通8051快8~12倍,可用低頻晶振;自帶-8路10位AD轉換器等;加密性強,無法解密;超強抗干擾、高抗靜電、輕松過4 kV快速脈沖干擾(EFT測試)、寬溫度范圍(-40~85℃);超低功耗,正常工作模式2.7~7 mA,空閑模式1.8mA,掉電模式功耗《0.1μA;能在系統編程等。
硬件接口電路

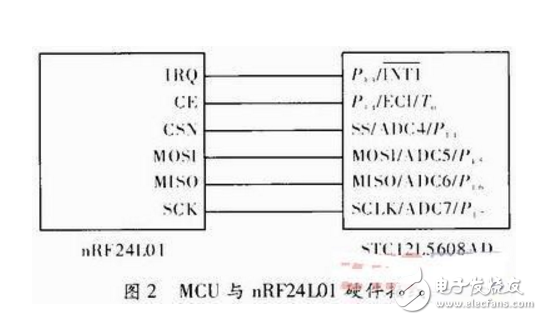

nRF24L01通過SPI接口與外部單片機進行數據交換,CE作為片選端,它與CONFIG寄存器的PWR_UP和PRIM_RX位組合用于選擇芯片的工作方式;CSN為芯片內部SPI硬件接口的使能端,低電平有效;SCK為SPI的時鐘輸入端,MOSI為SPI接口的數據輸入端,MISO為SPI接口的數據輸出端,IRQ為中斷請求端,與單片機的外部中斷1相連,當nRF24L01產生中斷后IRQ將置低,單片機檢測到此中斷后通過程序得知其與nRF24L01無線射頻模塊的數據收發情況。通過單片機與無線通訊模塊的硬件連接,從而實現模式控制和數據交換。圖2給出兩模塊的硬件接口設計。整個無線通訊系統由3個模塊組成。
系統軟件設計
數據包處理方式
將nRF24L01配置成增強型ShockBurst模式,使得雙向鏈接協議執行更為簡易有效。發送方要求終端設備在接收數據后有應答信號,以便發送方檢測有無數據丟失。一旦數據丟失則通過重新發送功能將丟失的數據恢復。它可以同時控制應答及重發功能而無需增加MCU工作量。nR F24L01配置為增強型的ShockBurst發送模式下時,只要MCU有數據要發送,nRF24L01就會啟動ShockBurst模式來發送數據。在發送完數據后nRF24L01轉到接收模式并等待終端的應答信號。如未收到應答信號,nRF24L01將重發相同的數據包,直到收到應答信號或重發次數超過SETUP _RETR_ARC寄存器中設置的值為止。如果重發次數超過了設定值,則產生MAX_RT中斷。只要收到確認信號,nRF24L01就認為最后一包數據已經發送成功,把TX FIFO中的數據清除掉并產生TX_DS中斷,IRQ引腳置高。

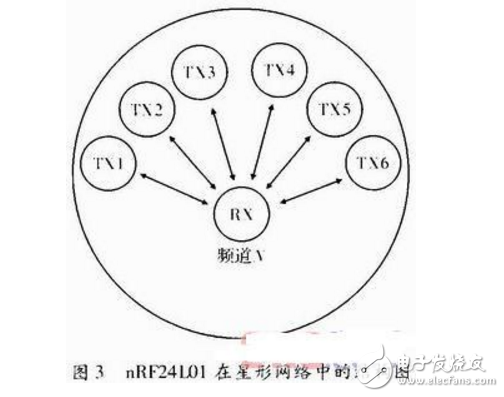

nRF24L01在接收模式下可以接收6路不同通道的數據,如圖3所示。每個數據通道使用不同的地址,但共用相同的頻道。即6個不同的nRF 24L01設置為發送模式后,可以與同一個設置為接收模式的nRF24L01進行通訊,而設置為接收模式的nRF24L01可以對這6個發射端進行識別。n RF24L01在確認收到數據后記錄地址,并以此地址為目標地址發送應答信號。在發送端,數據通道0被用作接收應答信號。
系統軟件設計流程

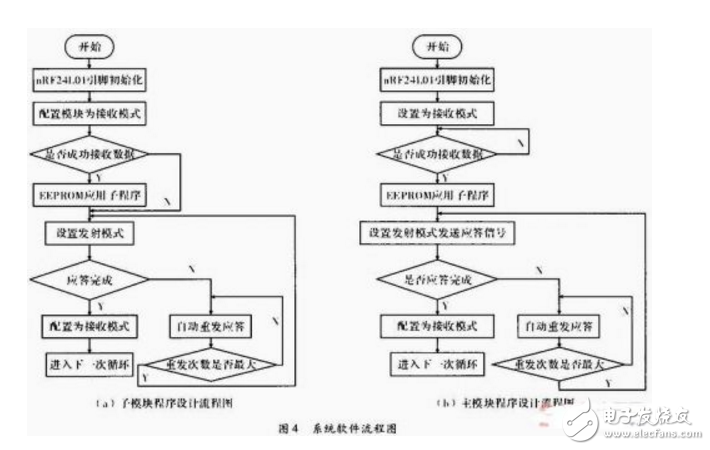

圖4為子模塊和主模塊程序設計流程圖,軟件開發環境為KeilC uVision3。
程序基本思路為子模塊配置為接收狀態,如成功接收到數據則進行EEPROM子程序操作,否則切換成發射模式,成功發送并接收到應答信號后再變成接收模式,進入下一次接收發射循環;主模塊設置為接收數據信息狀態,能與多路處于發射狀態的數據通道進行通訊,并從接收到的數據中判別數據通道口;接收信息后自動回復應答信號。通過切換接收發射狀態實現多點對單點的雙向無線數據通訊。
nRF24L01初始化程序
nRF24L01初始化程序包括引腳初始化和中斷初始化。引腳初始化使芯片工作在待機模式下(CE=0),時鐘設置SCK低電平,片選不使能(CSN=1),工作在串行輸入狀態(MOSI=0);中斷初始化則使能外部中斷(EX1=1),低電平觸發。
nRF24L01配置接收/發射模式
對芯片內部的特殊功能寄存器進行初始化操作。

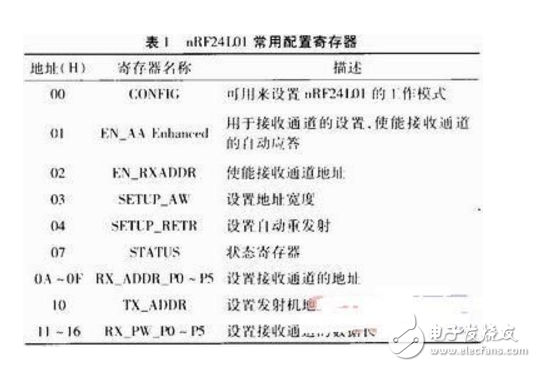

通過對CONFID配置設定其工作模式,設置接收地址,接收有效數據寬度、選擇射頻通道、數據傳輸率、發射功率等參數。配置完成后,置高CE,準備接收數據包,如表1所示。
單片機內部EEPROM應用子程序
單片機內部EEPROM應用子程序進行扇區的擦除、寫入以及讀出功能,實現系統信息的讀取保存。

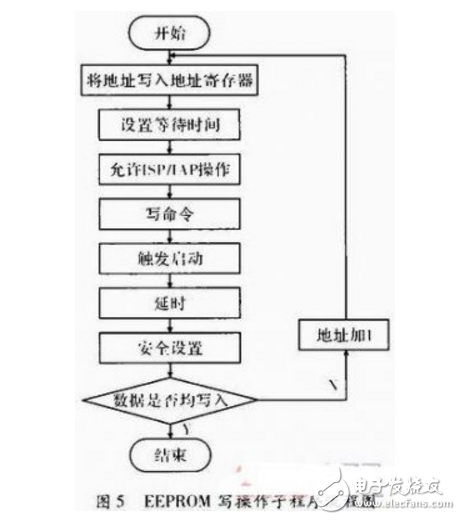

STC12L5608AD單片機內部有8個扇區,每個扇區512 Byte。在使用時,統一修改的數據放在同一個扇區。使用ISP/IAP功能,所使用的特殊功能寄存器為ISP_DATA、ISP_ADDRH、ISP_ADDRL、ISP_CMD、ISP_TRIG、ISP_CONTR。扇區寫入數據流程圖如圖5所示,扇區擦除以及讀操作流程與之類似。
Zigbee無線通信跟基于nRF24l01模塊的無線通信有什么區別
無線通信可以使用某種通信協議如zigbee或者藍牙什么的,也可以不使用這些規范的通信協議。 Zigbee無線通信大多是使用集成這種協議的RF芯片實現的; 基于nRF24l01模塊的無線通信;由于nRF24l01射頻芯片自身沒有集成任何協議,所以基于nRF24l01模塊的無線通信需要自定義通信協議來使用,控制的方式也有很多種。當然也可以使用nRF24l01模塊,同時編程實現zigbee協議來控制它,實現一套基于nRF24l01模塊的Zigbee無線通信系統。
