軟基帶 - 無線通信的軟基站技術詳解
5 軟基帶
從各制式看,除CDMA2000核心技術基本為Qualcomm壟斷,基帶調制解調采用專用集成電路(ASIC)之外,其他各種通信制式基帶實現均呈現多樣化,各設備廠商形成了包括ASIC、數字信號處理(DSP)、DSP+ASIC、數字信號處理+現場可編程門陣列(DSP+FPGA)等多樣的實現方式,這些方式各存在優缺點。
經過FPGA、DSP技術,以及基帶處理實現技術多年的發展,通過更換軟件(包括現場可編程門陣列網表)、更換制式的軟基站已經不是天方夜譚。在 FPGA中實現硬加速器,DSP陣列中實現復雜算法,并采用高速的SRIO交換平面實現DSP陣列、FPGA之間的互聯,就可以提供強大的基帶處理能力,實現多種制式的處理。軟基帶技術在各個制式應用主要的制約因素是實現成本。例如對于全球移動通訊系統(GSM)這樣成熟的、成本非常敏感的市場,對基帶處理能力要求不高,能夠承載長期演進(LTE)業務的基帶硬件應用于全球移動通訊系統將存在極大的資源浪費。另外,統一的大基帶處理資源池在不同制式之間如何靈活的分配處理能力,并實現靈活的資源擴展,也是亟待研究的課題。
隨著業務實現的固化,在成本壓力的驅動下設備廠商會從全軟基帶到半軟基帶、并向ASIC遷移,同時也就逐步失去了隨標準演進的能力和業務遷移的靈活性。
6 基帶射頻接口
基帶射頻接口標準中,由于實現簡單、實現經濟性好、帶寬利用率高等一系列優點,CPRI得到了廣泛的認可和應用。OBRI或歐洲電信標準化協會ETSI的ORI也借用了CPRI的底層定義。

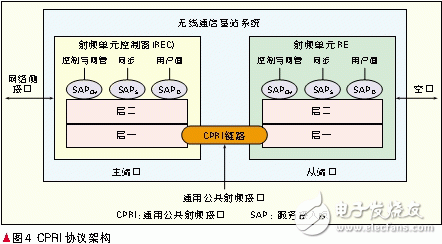

CPRI規范分成兩個層次,如圖4所示。層一包括了物理層傳輸、I/Q數據的時分復用(TDM)映射等,層2包括了控制信令等的定義。CPRI組織對UMTS/LTE 等的I/Q格式進行了規定,但是對GSM、CDMA2000的I/Q數據,可能是基于碼片速率的原因,沒有進行規范。協議二層劃分原理上是能夠承載多業務的,但是在層一進行過于細節的定義,其實并不利于實現多模式的軟基站。相對而言,OBSAI RP03的四層結構就更加能夠適應。如表1所示,在OBSAI RP03中,保證數據點到點傳輸的協議層,均能做到與制式無關。
如果要使得CPRI適于傳輸多種不同制式,就需要考慮細化分層,并在底層的空口數據容器AxC(Antenna Carrier)大小定義上考慮I/Q數據的容量適配,但在使用上要做到與制式無關,在傳輸過程中只考慮無制式AxC的傳輸,而不關心I/Q向AxC映射的方式、制式、采樣的信息等。只在無法忽略制式差異的兩端(也就是基帶調制解調和中頻處理)才看到制式數據。這樣在部分情況下可能會犧牲一點承載效率,也可能會提高一些復雜度,但是從無線產品演進以及靈活性的角度看,這樣的代價還是非常值得的。
7 軟基站未來的趨勢
軟基站的架構形態,會走向多模,扁平化架構,尤其是多模軟基站,對“軟”技術提出了更高的要求,需要提供更為豐富的軟件服務。軟件服務內容從單純的傳統基站業務轉向集成傳輸,集成控制器,集成路由器等多種功能角色為一體,并從固定功能服務轉向了可配置的,可選擇定制的服務方向。
目前的軟基站硬件架構已基本能夠滿足多業務共存的需要。未來軟基站將繼續向集成度更高、基帶資源調配更靈活、傳輸方式更豐富、成本更低、節能更環保幾個方向發展。
未來軟件技術將堅定地走向IP化、IT化。基站將走向開放標準。基站接入開放的網絡后,未來的IP網絡安全性將受到更多的關注;未來軟基站將更多地提供智能化、分布式以及虛擬化的相關技術,通過此類技術靈活地組合基站功能,并逐步完成基站的負載均衡:
(1) SON等技術的橫空出世,對于基站的管理方式是一種革新。自發現、自下載、自配置,使接入網能夠便利地加入或刪除網絡節點,并能夠自動進行網絡優化。隨著未來幾年內標準的逐步完善,及在基站設備中的實現,軟基站的智能化能力將會大幅提高。
(2) 分布式數據處理模型及技術的應用,可以解決以往基站模型中存儲空間及處理資源瓶頸,將不均衡的業務處理分布化,形成均衡負載處理。最近熱門的“云計算” 技術也是分布式計算、并行計算、網格計算等演變而來[10],通過大型服務器的集中運算能力來提供云服務,并將這些概念走向商業化。盡管最終走向云服務尚需時日,但是對于云計算的基本理論可以在基站中借鑒和應用。
(3)虛擬化技術的應用,會進一步抽象基站的功能劃分,形成處理器資源池和數據處理池的二層簡化結構。各個功能業務能夠動態地分配到具有空閑處理能力的單板上,甚至對實現跨基站的分布式處理提供技術支撐,實現資源配置的優化并降低能耗,實現綠色基站。
