5、三層接口配置及鏈路測試

　　SW3的上連接口配置

　　SW3（config）#interfa0/1

　　SW3（config-if）#switchporttrunkencapsulationdot1q

　　SW3（config-if）#switchportmodetrunk

　　SW3（config-if）#switchporttrunkallowedvlanall

　　SW3（config-if）#switchporttrunknativevlan8//將該Trunk接口的nativeVlan改為Vlan8

　　SW3（config-if）#exi

　　SW3（config）#end

　　SW3#showipinterfacebrief//查看

　　SW3上接口的配置信息

　　InterfaceIP-AddressOK？MethodStatusProtocol

　　FastEthernet0/0unassignedYESunsetupdown

　　FastEthernet0/1unassignedYESunsetupup

　　FastEthernet0/2unassignedYESunsetupdown

　　FastEthernet0/3unassignedYESunsetupup

　　FastEthernet0/4unassignedYESunsetupdown

　　FastEthernet0/5unassignedYESunsetupdown

　　FastEthernet0/6unassignedYESunsetupdown FastEthernet0/7unassignedYESunsetupdown

　　FastEthernet0/8unassignedYESunsetupdown

　　FastEthernet0/9unassignedYESunsetupdown

　　FastEthernet0/10unassignedYESunsetupup

　　FastEthernet0/11unassignedYESunsetupup

　　SW3#showinterfacesstatus//查看SW3上接口的狀態

　　PortNameStatusVlanDuplexSpeedType

　　Fa0/0notconnect1autoauto10/100BaseTX

　　Fa0/1connectedtrunka-fulla-10010/100BaseTX

　　Fa0/2notconnect1autoauto10/100BaseTX

　　Fa0/3connectedtrunka-fulla-10010/100BaseTX

　　Fa0/4notconnect1autoauto10/100BaseTX

　　Fa0/5notconnect1autoauto10/100BaseTX

　　Fa0/6notconnect1autoauto10/100BaseTX

　　Fa0/7notconnect1autoauto10/100BaseTX

　　Fa0/8notconnect1autoauto10/100BaseTX

　　Fa0/9notconnect1autoauto10/100BaseTX

　　Fa0/10connected10a-fulla-10010/100BaseTX

　　Fa0/11connected11a-fulla-10010/100BaseTX

　　Fa0/12notconnect1autoauto10/100BaseTX

　　Fa0/13notconnect1autoauto10/100BaseTX

　　Fa0/14notconnect1autoauto10/100BaseTX

　　Fa0/15notconnect1autoauto10/100BaseTX

　　單臂路由配置

　　RT5#configureterminal

　　Enterconfigurationcommands，oneperline.EndwithCNTL/Z.

　　RT5（config）#intere0/0//主接口對應nativevlan

　　RT5（config-if）#ipaddress192.168.8.129255.255.255.128

　　RT5（config-if）#noshutdown//打開主接口

　　RT5（config-if）#exi

　　RT5（config）#intere0/0.10//創建子接口

　　RT5（config-subif）#encapsulationdot1q10//封裝dot1q，vlanid10，對應vlan10，vlan10的路由點。

　　RT5（config-subif）#ipaddress192.168.10.1255.255.255.0

　　RT5（config-subif）#noshutdown//打開子接口

　　RT5（config-subif）#exi RT5（config）#intere0/0.11//創建子接口

　　RT5（config-subif）#encapsulationdot1q11//封裝dot1q，vlanid11，對應vlan11，vlan11的路由點

　　RT5（config-subif）#ipaddress192.168.11.1255.255.255.0

　　RT5（config-subif）#noshutdown//打開子接口

　　RT5（config-subif）#end

　　RT5#showipinterfacebrief//查看

　　RT5上接口的簡要配置信息

　　InterfaceIP-AddressOK？MethodStatusProtocol

　　Ethernet0/0192.168.8.129YESmanualupup

　　Ethernet0/0.10192.168.10.1YESmanualupup

　　Ethernet0/0.11192.168.11.1YESmanualupup

　　Ethernet0/1unassignedYESunsetadministrativelydowndown

　　Ethernet0/2unassignedYESunsetadministrativelydowndown

　　Ethernet0/3unassignedYESunsetadministrativelydowndown

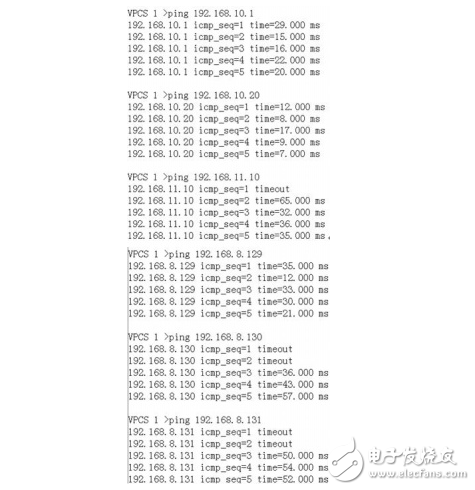

　　6、全網連通性測試

　　VLAN與單臂路由配置總結

　　VLAN與單臂路由配置成功實現，小型企業局域網二層廣播域VLAN隔離和三層全網全連通，Vlan、Trunk、單臂路由的配置方法比較基礎，大家較易理解；同時還希望大家掌握數據流的分析方法，這是我們學好網絡的一個重要的過程。
