2.2?? 系統總體硬件設計

　　系統以Atmega16 單片機最小系統作為處理核心，以DTGS 800 CDMA 模塊作為授時信號源，以DS1302 時鐘芯片作為輔助計時模塊。

　　系統開機后，單片機首先查詢CDMA 模塊的信號情況，當確認CDMA 信號存在后，發出查詢時間指令并確認返回時間信息，接著將獲取得時間信息進行分析處理并初始化DS1302 時鐘芯片，最后將時間信息通過串口發給外部設備。

　　采用ATmega16 作為中央處理器是因?yàn)槠渚哂? 個串口通信端口以滿足系統的數據傳輸需要。使用DS1302時鐘芯片作為為系統的主計時芯片，這樣就可以使DTGS 800 CDMA 模塊處于待機狀態從而達到減小系統的功耗的目的。鍵盤按鍵主要完成系統復位、人工授時、手動調整時間等功能。系統組成如圖3 所示。

?

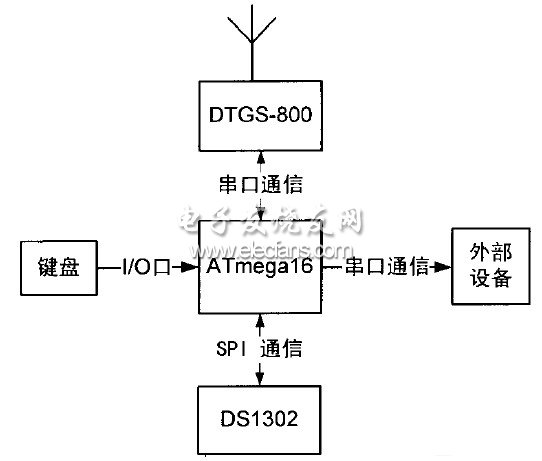

圖3? 系統硬件組成框圖

　　3?? 系統軟件設計

　　系統開機后，各模塊進行初始化。ATmega16 打開串口向DTGS 800 CDMA 模塊發出查詢網絡信號指令“ AT+ CAD?”同時開啟鍵盤按鍵I/O 中斷，當查詢返回值為% OK&即網絡可用時，再發出時間查詢指令“AT + TIME?”，否則將繼續查詢網絡信號情況。

　　DTGS 800 CDMA 模塊收到“ AT+ TIME?”查詢指令后向單片機返回時間信息，單片機對時間信息進行分析處理并將處理后的時間信息通過SPI 通信對DS1302 時鐘芯片進行初始化時間設置，此時系統就以DS1302 時鐘芯片作為系統的主計時器并由單片機讀取其時間信息，再由單片機通過串口將時間信息發給外部設備。系統每小時進行一次自動授時也可以通過獲取外部中斷進行人工授時。

　　軟件流程如圖4 所示。

?

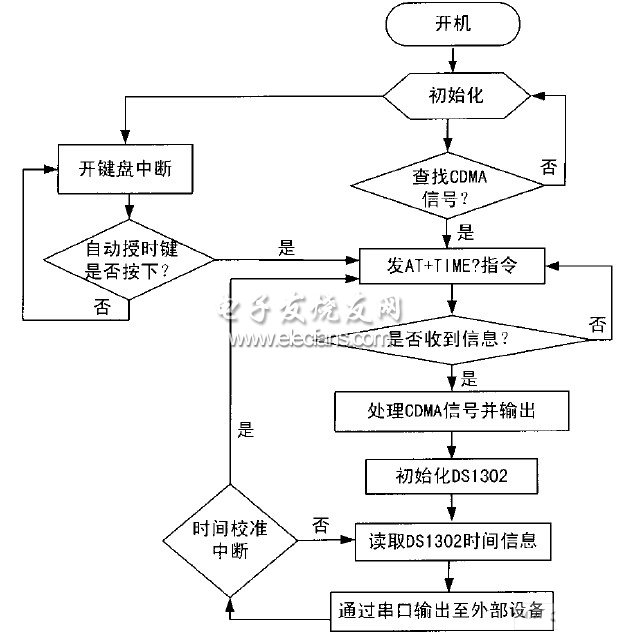

圖4? 軟件設計流程圖

　　4?? 結束語

　　針對傳統的授時源室內信號差、成本高等問題,對CDMA 無線通信技術在自動授時上的應用進行了研究，采用Atmega16 單片機設計開發了自動授時源，并成功運用到萬年歷、電子時鐘等系統中，實踐證明了本設計方案合理可行，能滿足一般的計時系統對時間的精確性和實時性的要求。該設計具有室內信號好、自動智能授時、低成本、低功耗等特點，有一定的市場競爭力。

?
