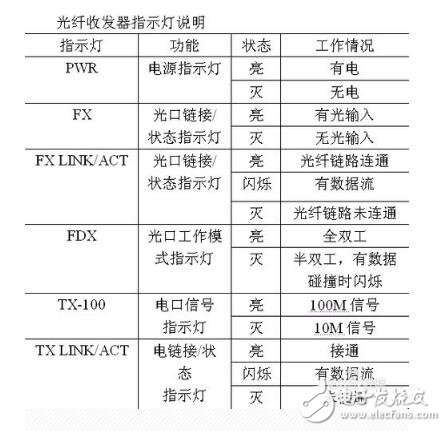

3、光纖收發器指示燈說明如下圖。

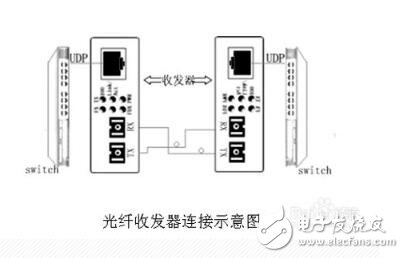

　　4、光纖接口的連接必須注意單模、多模匹配。一端收發器的發射口（TX）連接另一端收發器的接收口（RX）。光纖接口的主要類型為SC、ST、FC等。如果是單纖收發器則只有一個光口同時為TX和RX。

　　四、光纖收發器的使用注意事項

　　光纖收發器有多種不同的分類，而實際使用中大多注意的是按光纖接頭不同而區分的類別：SC接頭光纖收發器和FC/ST接頭光纖收發器。在使用光纖收發器連接不同的設備時，必須注意使用的端口不同。

　　1、光纖收發器到100BASE-TX設備（交換機，集線器）的連接：

　　確認雙絞線的長度最長不超過100米;連接雙絞線的一端到光纖收發器的RJ-45口（Uplink口），另一端到100BASE-TX設（交換機，集線器）的 RJ- 45口（普通口）。

　　2、光纖收發器到100BASE-TX設備（網卡）的連接：

　　確認雙絞線的長度最長不超過100米;連接雙絞線的一端到光纖收發器的RJ-45口（100BASE-TX口），另一端到網卡的RJ-45口。

　　3、光纖收發器到100BASE-FX的連接：

　　確認光纖長度沒有超出設備能提供的距離范圍;光纖的一端連光纖收發器的SC/FC/ST接頭，另一端連接100BASE-FX設備的SC/ST接頭。另外需要補充的是很多用戶在使用光纖收發器時認為：只要光纖的長度在單模光纖或多模光纖所能支持的最大距離內就可以正常使用。www.hxgdj.com其實這是一種錯誤的認識，這種認識只有在連接的設備都是全雙工的設備時才是正確的，當有半雙工的設備時，光纖的傳輸距離就有一定的限制了。
