本文介紹一套以單片機MSP430F149為主控芯片，具有高精度、高集成度、超低功耗的智能火災安防報警系統。以環境溫度、煙霧濃度作為判斷火災的依據，完成了對火災的預警。主要由單片機控制模塊、時鐘模塊、煙霧濃度測量模塊、DS18B20溫度測量模塊、聲光報警模塊、1602液晶顯示模塊和電源構成。該系統以MSP430F149為下位機，完成數據采集、預處理以及對現場裝置的控制，以PC機為上位機，完成各種復雜的數據處理和對單片機的控制。設計的智能火災報警系統具有較高的可靠性、穩定性、準確度高，對不同類型的火災都具有較高的靈敏度，達到了降低誤報率的目的。

　　溫度測量模塊設計

　　設計中采用支持“一線總線”接口、抗干擾性強、外部電路簡單、精確度高的DS18B20溫度傳感器對溫度的實時測量。其中，DS18B20管腳2即DQ接在MSP430F149的P2.0管腳。

　　聲光報警模塊設計

　　蜂鳴器在微處理器判斷為火災時發出報警指示音。由于單片機的I/O口驅動能力有限，選用PNP型晶體管2N5401組成晶體管驅動電路來驅動壓電式蜂鳴器。

　　1602液晶顯示模塊設計

　　在液晶模塊上顯示時間、測量溫度、煙霧濃度等參數，以便我們更加方便的讀出目前溫度值、煙霧濃度值。

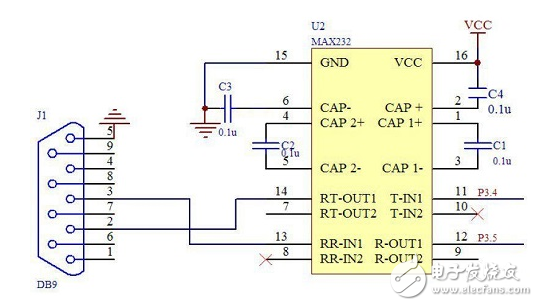

　　串口通信模塊設計

　　本設計采用MSP430F149作為下位機，PC機作為上位機，通過RS-232將數據傳輸?shù)絇C機上，我們可以更加方便的監測各個測量參數。電路圖如下：

　　時鐘模塊設計

　　DS1302是DALLAS公司推出的涓流充電時鐘芯片內含有一個實時時鐘/日歷和31字節靜態RAM通過簡單的串行接口與單片機進行通信實時時鐘/日歷電路提供秒、分、時、日、日期、月、年的信息。每月的天數和閏年的天數可自動調整。時鐘操作可通過AM/PM指示決定采用24或12小時格式。DS1302與單片機之間能簡單地采用同步串行的方式進行通信僅需用到三個口線RES復位、I/O數據線、SCLK串行時鐘。

　　煙霧濃度測量模塊設計

　　本系統決定采用NIS-09C型離煙霧探測器，它是NEMOTO公司專為檢測煙霧而精心設計的新型探測器。內部使用了微量的放射性物質镅241，傳感器本身被金屬制電極所覆蓋，放射性物質不會泄露。NIS-09C屬于低功耗、靈敏度高的探測器，適用于火災報警系統中。火災是一種在時間和空間上失去控制的燃燒所造成的災害，由此引發的重大安全事故比比皆是，對人類生命財產和社會安全構成了極大的威脅。

　　該系統提高對火災探測的快速性、準確性和對環境的適應能力，有效降低火災誤報的概率，提高了靈敏度和整個系統的智能化程度。

?
