無線遙控器用模塊“MK72750A-01”簡介
LAPIS Semiconductor是羅姆集團旗下的公司,它開發出了2.4GHz無線通信模塊“MK72750A-01”,此模塊符合“ZigBee?RF4CE”協議,并且可通過內置的調整好無線特性的天線立即發射電波。另外,此模塊作為無線通信LSI,由于內置了本公司生產的“ML7275”,因此僅此模塊可以實現ML7275著稱的低功耗且符合RF4CE規范的無線遙控器功能。本產品內置調整好無線特性的天線,已取得日本國內電波法認證,所以,無線技術開發經驗較少的客戶也可開始輕松開發。在日本國內,可以立即發射電波進行評價、開發,因而開發周期亦可大大縮短。另外,使用了本公司設計的無線通信LSI,LSI相關事項可提供迅速、精準的技術支持。
LAPIS Semiconductor今后也會以無線遙控器市場為主,面向傳感器網絡以及泛在網絡市場,不斷完善近距離無線設備所采用的ZigBee?、IEEE802.15.4注2等無線通信LSI和模塊的產品陣容。

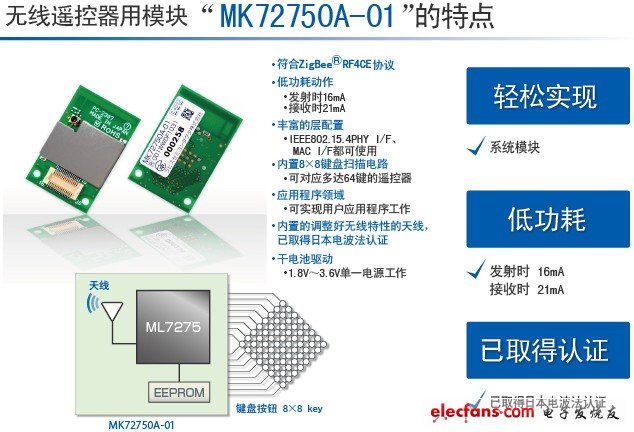

??????【特點】
符合無線遙控器協議ZigBee?RF4CE Ver.1.0:符合世界通用的無線遙控器協議,因此可在世界范圍內使用。(在日本國外使用時,需要另行對應各國無線法規。)
低功耗:作為符合IEEE802.15.4標準的模塊,實現了業界最小級別的低功耗。 (發射時:16mA; 接收時:21mA; 休眠時:1.0μA)
豐富的層配置:接口不僅適用ZigBee?RF4CE,而且適用IEEE802.15.4MAC,IEEE802.15.4PHY的層,因此不僅可用于無線遙控器,還可用于所有近距離無線網絡。
8×8鍵盤掃描加速器:內置支持遙控器不可或缺的鍵盤掃描功能的鍵盤掃描加速器。最大可對應64鍵。
用戶程序開發:具有最大2Kbyte的用戶程序區。通過從內置E2PROM下載至ML7275上,可使用戶應用程序工作。另外,由于具有片上調試電路,因此與μEASE注3相組合,即可進行輕松應用程序開發。
已取得日本電波法認證:已經以內置模式天線模塊形式取得日本電波法認證,因此可以立即發射電波,開始評價、開發。(在日本國外使用時,需要另行對應各國無線法規。)
干電池驅動:由于內置了穩壓器,因此單一電源即可動作。電源范圍為1.8V-3.6V,與傳統模塊相比,低電壓側范圍擴大了0.3V,可毫不浪費地使用干電池。
【應用領域】
無線遙控器
照明控制
傳感器網絡
【銷售計劃】
商品名MK72750A-01
樣品出貨時間2012年5月
樣品價格2000日元(不含稅)
評估板(單體)2012年6月
預計量產出貨時間2012年8月開始
【商品概要/特點】
符合ZigBee?RF4CE協議
符合IEEE802.15.4 - 2003標準
內置IEEE802.15.4 2.4GHz PHY
內置IEEE802.15.4 MAC(帶AES)? (具備部分符合IEEE802.15.4-2006標準的功能、AES可單獨工作)
內置穩壓器
配備同步式通信接口(SCI)、UART(UART與SCI通過模式切換)
配備GPIO(16引腳):※鍵盤掃描用
具備干擾波檢測功能
內置各種定時器(MAC定時器、NWK定時器、間歇計時器)
間歇計時器通過外部時鐘(與鍵盤掃描引腳合用)工作
具備外部時鐘供給功能:※與鍵盤掃描引腳合用
內置隨機數發生器電路
電源電壓 Min.1.8V Typ. 2.7V Max. 3.6V
消耗電流(Typ.)
休眠時(時鐘停止)1.0μA
空閑時(高速/低速)6.0mA/2.0mA
發射時16mA
接收時21mA(低功耗模式)
尺寸 20mm × 31mm × 2.7mm
【術語解說】
注 1:ZigBee?RF4CE(Radio Frequency for Consumer Electronics):主要是家電產品中使用的無線控制(網絡層)的標準協議名稱。
注 2:IEEE802.15.4:以低功耗為特征的近距離通信用無線網絡標準名稱。被ZigBee?系統的PHY層、MAC層采用。
注 3:μEASE:支持與具有片上調試功能的LSI相連接,在片上進行程序調試的小型仿真器。
