目前無線電臺工作的方式均為單工方式，用戶在使用過程中必須按下PTT開關才能進行收發的切換，這給用戶造成了一定的麻煩和不便，如何能將用戶的雙手解放出來，利用一個有效裝置自動控制無線電臺的發送和接收是一個亟待解決的問題。無線藍牙技術是一個可以在10m范圍內進行有效通信的成熟技術，將藍牙技術應用在單工方式工作的無線電臺中，利用話音激活方式，用戶講話時控制電臺PTT按鍵自動發送，從而實現了無線電臺的自動控制。

????? 本文以此為思路，通過研究無線藍牙，設計和實現了將藍牙和無線電臺結合的電臺自動控制裝置，從而有效將用戶的雙手解放出來。給出了基于藍牙裝置自動控制無線電臺的整個設計和實現過程，通過P89C58單片機和CMX5683及藍牙裝置實現了對無線電臺的自動控制，應用在出租車上大大解放了司機的雙手。

　　1 無線藍牙及CMX683簡介

　　無線藍牙技術是一種新的無線通信技術，它通過無線發送和接收實現數據、話音等的可靠傳輸，它的通信范圍一般在10 m范圍內，是比較成熟的一項技術，目前廣泛應用在手機、個人電腦等領域。CMX683芯片是一個在公用電話網中用來檢測過程音的專用芯片，采用先進的DSP數字處理技術，無需任何軟件設置，硬件連接后當輸入相應的撥號音、忙音、回鈴音等公用信令音后，該芯片就會在相應的端子中輸出高電平，因此只需要通過檢測和監測對應端的電平值就可以判斷出此時的過程狀態，也可以方便地實現話音的激活狀態。

　　2 控制裝置的具體實現

　　該裝置不僅僅要實現電臺之間的互相對通，還要實現對用戶按鍵及DTMF信號的識別與處理，因此在設計時，要考慮到藍牙裝置的整體實現，也要考慮DTMF信號處理及話音激活的處理，這里采用了單片機、CMX683芯片、藍牙發送和接收模塊協調一致地完成了整個裝置設計。

　　2.1 自動控制裝置的硬件組成

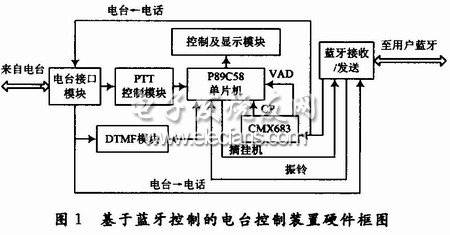

　　來自對端的無線電臺裝置用戶呼入，該裝置要進行轉發，設計時還要求遠端用戶能進行DTMF信號的發送，轉發各振鈴指示信號等，同時當用戶講話時，藍牙模塊能根據用戶的話音控制PTT按鈕，將電臺的發送端自動接通，其硬件組成框圖如圖1所示。

?

　　該裝置一般工作在接收的狀態，藍牙接口模塊處在發送的狀態，當遠端的電臺呼叫用戶時，用戶就可以通過電臺接口和藍牙接口接聽到遠端用戶的話音，同時，該裝置可以通過DTMF模塊來判斷來自電臺的呼叫請求(如摘機)信號，單片機控制電話接口模塊模擬摘機，將二線信號給CMX683處理，判斷如果是話路空閑，那么啟動該發送端給對端用戶一個空閑指示音，該用戶可以撥打對方的電話號碼。在發送端，當用戶通過藍牙裝置發送時，該裝置接收到用戶藍牙的無線信號后，通過單片機來控制PTT按鍵，從而接通整個裝置的發送通路，將話音發送出去。

　　2.2 自動控制裝置軟件設計

　　無線通信部分主要是設計藍牙部分的發送和接收，圖2給出了發送方的無線接收通信部分流程圖。

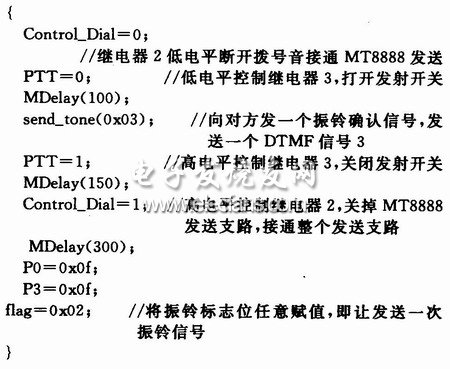

　　主程序的C語言設計如下：

?

　　3 結語

　　整個系統設計結構簡單，運行穩定可靠，有效拓展了無線電臺的使用性能，同時可以應用在所有無線電臺中，使用前景廣闊。
