電子標簽和采集單元之間的數據傳輸遵循ZigBee無線網絡傳輸協議。ZigBee協議是在IEEE 802.15.4標準基礎上建立的，工作于免授權的2.4 GHz頻段，其規定了有關組網、安全和應用軟件方面的技術標準。由一組子層構成，每層為其上層提供一組特定的服務：數據實體提供數據傳輸服務，管理實體提供全部其他服務。每個服務實體通過一個服務接入點(SAP)為上層提供服務接口，并且每個SAP提供一系列的基本服務指令來完成相應的功能，ZigBee協議棧的體系結構模型如圖6所示，IEEE 802.15.4標準定義了物理層(PHY)和介質接入控制子層(MAC);ZigBee聯盟定義了網絡層和應用層(APL)框架的設計。其中應用層框架主要包括3部分：應用支持子層(APS)、ZigBee設備對象(ZDO)和由制造商制定的應用對象。

?

　　ZigBee協議棧很好地解決了網絡組網問題，整個協議棧的安全性好，層次性強，功耗低，可以實現網狀網絡。在ZigBee 2006協議棧中已經將CC2430的底層驅動全部固化在協議棧中，可以直接調用。選用CC2430芯片作為無線通信模塊硬件核心芯片，軟件部分選用ZigBee 2006協議棧來實現無線模塊之間的通信功能。

　　3.2 射頻數據收發處理程序

　　利用軟件IAR 7.30B進行程序的開發。系統軟件基于TIChipcon公司免費提供的ZigBee 2006協議棧，以Zstack-1.4.3-1.2.1版本中GenericApp例程為基礎。下面給出串口部分和數據接收、發送部分程序。

　　3.2.1 串口初始化

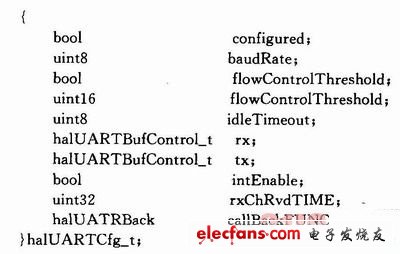

　　主要是設置halUARTCfg_t結構體成員值：

?

　　通過對halUARTCfg_t賦值，可以設置波特率、字符數、數據位、停止位、奇偶校驗位等。其中callBackFunc是自定義設置串口回調函數，即一旦出口有數據傳送，OSAL會自動轉到自定義的回調函數，執行自定義的操作。

　　3.2.2 數據接收

　　當有數據通過無線發送到應用層時，應用層會發送一個AF_INCOMING_MSG_CMD消息事件。

?

　　這里表示收到AF_INCOMING_MSG_CMD消息事件，然后調用收到消息事件的信息處理函數GenericApp_MessageMSGCB(MSGpkt)，開始接收數據并通過調用串口HalUARTWrite(uint8 port，uint8*buf，uintl6 len)寫函數發送、接收到的數據。

　　3.2.3 數據發送

　　當串口回調函數中有數據輸入時，應用層會發送一個GENERICAPP_SEND_MSG_EVT消息事件。

　　調用GenericApp_SendTheMessage()數據發送函數，具體到TI/Chipcon公司所提供的ZigBee 2006協議棧中即為AF_DataRequest()函數，具體形式如下：

?
