網絡編碼在無線通信網絡中的應用知識

?研究顯示，網絡編碼是可以逼近網絡容量理論傳輸極限的有效方法，具有確定拓?fù)涞挠芯€網絡的網絡編碼受到了廣泛關注。由于無線鏈路的不可靠性和物理層廣播特性非常適合采用網絡編碼，無線網絡環境應該是網絡編碼首先被應用的領域。目前，基于網絡編碼的中繼技術、協作分集技術以及網絡編碼和信道編碼的聯合設計技術，已經引起了人們的廣泛關注，有了大量的研究成果。

??? 1網絡編碼在中繼網絡中的應用

??? 1.1異或運算

??? 中繼節點通過對接收到的數據進行異或(XOR)運算完成信息合并，實現中繼節點的數據壓縮，這是網絡編碼技術應用于無線通信網絡的最直接的一種形式。文獻[2]和[3]研究了Two-way中繼網絡環境下的基于XOR運算的信息交換，文獻[4]和[5]研究了基于網絡編碼的無線Mesh網演示平臺。

??? 1.2置信傳播算法

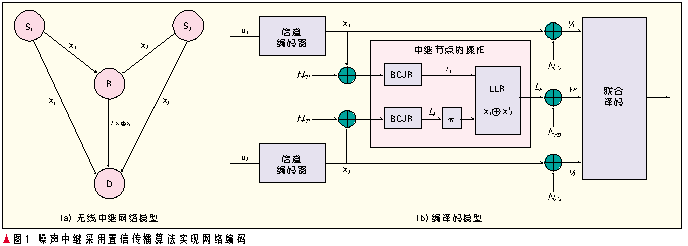

??? 網絡編碼應用于無線中繼網絡[6]的另一種形式是采用軟信息合并，如圖1(a)所示的無線中繼網絡模型，信源節點S1、S2到中繼節點R的信道存在噪聲和信號衰落。中繼節點R采用置信傳播算法計算網絡編碼信息(即異或結果)的對數似然比(LLR)，并發送到目的節點，如圖1(b)所示。假設信源S1和S2和是兩個獨立的二進制隨機信源，具有相同的0、1分布，信道為高斯信道，且從信源到中繼節點的兩個信道狀態相同，從信源到目的節點兩個信道狀態也相同。采用卷積編碼對信息進行編碼，中繼節點R需進行如下操作：

??? 首先，中繼節點采用BCJR算法對信源信息進行譯碼，得到其LLR；

??? 然后，對信源S2碼字的LLR信息進行交織操作，減少目的節點D接收到的3個不同信息之間的依賴性；信息的LLR值。

??? 圖1(b)中，u1和u2分別表示信源S1和S2信道編碼器的輸入信息，x1和x2分別表示信源S1和S2信道編碼器的輸出編碼信息。NSR表示信源到中繼節點鏈路上的噪聲。中繼節點采用BCJR算法分別對信源S1和S2編碼信息進行譯碼，得到其LLR值L 1和L 2。對L 2進行交織操作，且與L 1進行異或運算，得到x1?茌x'2的LLR。NSD表示信源到目的節點鏈路上的噪聲，NRD表示中繼節點到目的節點上的噪聲。y1和y2分別表示目的節點接收到的來自信源S1和S2的信息，而yR表示目的節點接收到的來自中繼節點R的信息。

??? 如果中繼信道條件很差，上述譯碼器成為兩個獨立的卷積譯碼器；否則，當中繼信道條件和網絡編碼信息的LLR很好時，該譯碼器成為一個簡單的Turbo碼譯碼器。

??? 1.3復數域網絡編碼

??? 在大規模網絡中，傳統中繼方式降低了頻譜的有效性，為進一步提高網絡吞吐量，文獻[7]提出了復數域網絡編碼(CFNC)的概念，不僅能夠獲得1/2符號/信源/時隙(Sym/S/TS)的吞吐量，還可獲得完全分集增益。另一方面，CFNC還可實現多個信源之間的信息交換。

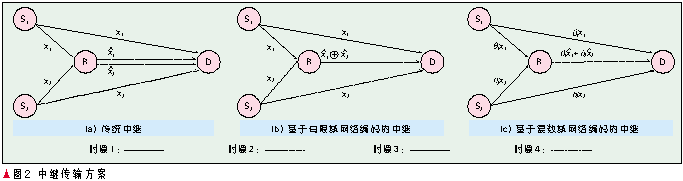

??? 首先考慮如圖2所示的(2,1,1)無線中繼網絡，每個節點有一根天線，兩個信源S1和S2直接或者通過中繼節點R向目的節點D發送信息。

??? 傳統的中繼傳輸方案如圖2(a)所示，網絡吞吐量為1/4Sym/S/TS。由于目的節點兩次接收到信息x1和x2，該中繼傳輸方案獲得了2階分集增益。

??? 圖2(b)給出了基于有限域網絡編碼的協作傳輸模型，中繼節點在前兩個時隙對信息x1和x2進行檢測得到x1和x2，在時隙3將有限域上的編碼符號x1?茌x2發送給目的節點D。基于有限域網絡編碼的吞吐量為1/3Sym/S/TS，可獲得2階分集增益。

??? 基于CFNC的協作傳輸方案如圖2(c)所示。在時隙1，中繼節點R同時接收來自信源S1和S2的信號θ1 x1和θ2 x2，系數θ1和θ2屬于復數域。在時隙2，中繼節點將估計信息x1和x2進行復數域上的合并，發送信號θ1x1+θ2x2。文獻[7]分析表明，在無線中繼網絡采用CFNC不僅可獲得1/2Sym/S/TS的吞吐量，還可以獲得滿分集增益

??? 1.4信道編碼和網絡編碼聯合設計

??? 上述幾種方案重點研究了網絡編碼應用于無線中繼網絡的實現方法，但Effros等人在隨機線性編碼討論中，指出很多情況下，需要考慮信道編碼和網絡編碼的聯合設計。目前，信道編碼和網絡編碼聯合設計方案主要有嵌套編碼[8-9]和混合編碼[10-12]兩種形式。

??? 嵌套編碼的基本思想是在中繼節點分別對收到的信息進行編碼，將編碼得到的數據進行異或運算后發送出去，這等價于利用多個獨立子碼構成一個超碼。文獻[8]和文獻[9]提出了采用嵌套碼來實現網絡編碼和信道編碼聯合設計的思想。

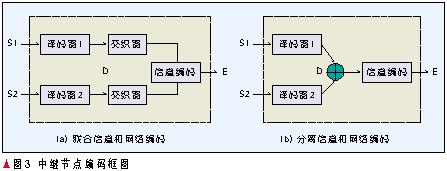

??? 針對兩個源節點、一個中繼節點和一個目的節點的無線通信網絡結構，文獻[10]和文獻[11]提出在中繼節點采用混合編碼方式實現聯合網絡信道編碼的方案，如圖3(a)所示。相應地，圖3(b)給出了采用分離信道和網絡編碼的中繼節點編碼框圖。文獻[12]針對一個源節點，一個中繼節點和一個目的節點的無線通信網絡，提出了一種雙層LDPC編碼方案。

??? 2網絡編碼在多用戶協作通信網絡中的研究

??? 2006年，文獻[13]在WCNC會議上首次提出了基于網絡編碼協作分集的概念，分別在兩個系統模型中考慮網絡編碼協作分集：分布式天線系統(DAS)和多用戶協作通信網絡。研究結果表明，與傳統的DAS相比，基于網絡編碼的DAS具有更好的分集性能，且具有更低的硬件損耗和更高的頻譜效率。在多用戶協作通信情況下，采用網絡編碼能獲得更高的分集增益。

2.1基于網絡編碼的自適應譯碼轉發協作傳輸方案

??? 在網絡編碼自適應譯碼轉發協作傳輸(NC-AdDF)方案中[14]，若用戶成功譯碼其協作伙伴的信息，在第二個階段將自己的信息和協作伙伴的信息進行網絡編碼，并將編碼后的信息發送給目的節點；否則，直接將自己的信息發送給目的節點。

??? 圖4給出了NC-AdDF網絡模型，用戶A和B分別向目的節點D廣播信息XA和XB。

??? 用戶A在第一個階段傳輸XA，在第二個階段傳輸XA?茌XB或者XA (依賴用戶A是否成功譯碼用戶B的信息)。同理，用戶B也分別在兩個階段傳輸XB和XA?茌XB或者XB。對NC-AdDF的中斷概率的分析表明，NC-AdDF相對于點對點傳輸具有更低的中斷概率。當信源到目的節點的鏈路具有較高信噪比(SNR)或者信息傳輸在第一個階段分配較大功率時，用戶將獲得更低的中斷概率，改善系統性能。

??? 2.2一種新的適用于協作分集的網絡編碼算法

??? 基于有限域中信道碼字的代數迭加(網絡編碼)思想，文獻[15]提出了一種適用于協作分集的網絡編碼算法。圖5給出了兩用戶進行協作分集的系統模型。兩個用戶A和B互為協作伙伴，向目的節點D協作傳輸數據包，每個用戶傳輸局部信息與中繼信息的代數和(網絡編碼和)，用戶A和用戶B根據各自的不同先驗信息分別對得到的碼字進行譯碼。目的節點D根據來自兩個用戶的碼字進行迭代譯碼。

??? 與非協作分集方案相比，協作分集方案用戶需要向其協作伙伴傳輸局部信息，這就導致了更高的碼率或者更低的發送功率，從而會引起相對較高的差錯概率，使得用戶A和B鏈路上數據包的差錯概率PA,B增加，降低了協作通信成功的概率。文獻[15]提出一種新的適用于協作分集的網絡編碼算法。用戶傳輸局部信息與中繼信息的網絡編碼和，并根據已有的不同先驗信息對得到的碼字進行譯碼，目的節點根據來自兩個用戶的碼字進行迭代譯碼。

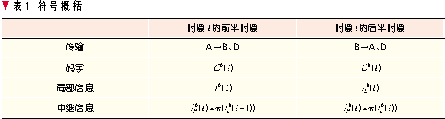

??? 表1中表示在時隙t 傳輸?shù)挠脩鬉的局部信息向量，表示用戶A在相同的時隙內傳輸?shù)闹欣^信息向量。類似地，對于用戶B也可以定義局部信息向量和中繼信息向量。C A(t )和C B(t )分別表示用戶A和B在時隙t 發送的n比特碼字，GL和GR分別表示局部信息比特和中繼信息比特的碼字生成矩陣，而且碼字速率的大小都為k /n。

??? 用戶節點上的編碼操作：用戶A和B的操作基本一致，下面以以用戶A為例進行說明。在時隙t，假定用戶A成功譯碼中繼用戶B的信息，則用戶A首先交織產生中繼信息，將用戶A局部信息的碼字和用戶A中繼信息的碼字進行異或(XOR)操作，生成碼字C A(t)=iLA(t)

??? 上述偽隨機交織可確保用戶B的目的節點譯碼器向用戶A的節點譯碼器提供的外信息與其獲得的其他信息相互獨立，有利于目的節點的迭代譯碼操作。

??? 如果用戶A沒有成功譯碼，用戶A只對局部信息向量進行編碼

??? 節點上的譯碼操作(目的節點D對進行譯碼)：根據上述編碼方案，碼字C A(t )和C B(t )中均帶有信息，即以局部信息存在于碼字C A(t )中，以中繼信息存在于C B(t)中。C A(t)和C B(t )存在如下4種組合結構：

??? (1)C A(t)=GL，C B(t)=GL，此時C A(t)和C B(t)只包含了局部信息，利用GL的譯碼器對進行譯碼操作。

??? (2)C A(t)=GL?茌GR，C B(t)=GL，是交織后的中繼信息。可從C B(t -1)獲得的關于的外信息作為的先驗信息，并使用最大后驗概率譯碼對進行譯碼。

??? (3)C A(t )=iGL，C B(t )=GL?茌GR。可在C A(t )和C B(t )的譯碼器之間進行迭代譯碼，交換關于和=π()的外信息。

??? (4)C A(t )=GL?茌GR，C B(t )=GL?茌GR，采用矩陣G=[GL GR]T的軟輸入-軟輸出譯碼器進行迭代譯碼。由于=π()已經被實現，從C B(t -1)獲得的外信息作為先驗信息處理C A(t)，用0作為先驗信息譯碼。C A(t)和C B(t)的軟判決譯碼器交換關于的外信息。

??? 用戶B含有中繼信息時，可利用C B(t )和C A(t +1)對數據包進行譯碼操作，并可迭代譯碼擴展到多個碼字來改善譯碼性能。以譯碼為例，除了包含的兩個碼字C A(t)和C B(t)進行迭代譯碼，還可以利用碼字C A(t+1)和C B(t+1)，基本原理如圖6所示。

??? 對非合作傳輸、時分多址合作傳輸、基于信號迭加的合作傳輸以及提出的網絡編碼合作傳輸4種方案比較可知，幾種合作分集方案在高SNR時具有相同的錯誤曲線斜率，但網絡編碼合作傳輸?shù)膬?yōu)勢更明顯。

??? 3結束語

??? 網絡編碼作為通信網絡中的信息處理和傳輸理論研究的重大突破，具有重要的理論價值和廣闊的應用前景，已被認為是下一代網絡關鍵技術之一。將網絡編碼技術應用到無線通信系統中能進一步提高網絡吞吐量、節省傳輸能量、增強魯棒性和安全性。但也存在著如下尚未解決的問題，也是未來的研究方向：

??? 網絡編碼算法設計。目前已提出了很多網絡編碼算法，有集中式算法、分布式算法、線性以及分布式編碼算法。由于實際分集網絡采用網絡編碼，需要考慮同步、節點開銷等問題，設計適用于協作分集的網絡編碼算法將成為一個非常有意義的研究方向。

??? 降低網絡編碼的計算復雜度。采用網絡編碼提高網絡吞吐量的同時，增加了網絡節點的編碼操作，提高了其設計和實現的復雜度。如何在協作網絡不顯著增加節點開銷的情況下，實現有效的網絡編碼協作分集處理，將有待于進一步的研究。

??? 頻率選擇性衰落信道下的分集性能研究。目前考慮網絡編碼在協作分集中的應用，一般都假設信道是平衰落的，但在實際移動通信系統中，信道往往是頻率選擇性衰落的，這種信道環境下基于網絡編碼的協作分集將成為一個研究熱點。
