一、 地圖是怎么做出來的

首先說一下地圖是怎么出來的，可能你感覺是廢話，但實際上很多人并不知道如何下手。我覺得這里需要先給你個思路準備：地圖就是使用繪圖語句畫出來的！

從底層繪制地圖，能使用的就是繪圖函數，在.NET里，就是用Graphics類的方法，在窗口中繪制點、線、面、標準、柵格等，組合起來，就是一張地圖（瓦片圖方式除外）。

關于.NET的繪圖，本文不進行講解，如果你還還不熟悉，建議你先看看這方面資料。

二、 坐標轉換-地圖繪制的關鍵

.NET提供了大量繪圖方法，基本上都是以Graphics類的函數形式提供，包括各類幾何形狀、圖像、文字的繪制，靈活運用這些方法，就可以畫出精美的圖出來。假設你已熟悉.NET的繪圖，這樣就只有有一個問題要解決：圖我會畫了，但拿到地圖元素一般為地理坐標（經緯度），應該畫在地圖上什么位置？這就需要涉及到坐標轉換問題。

先不考慮怎么實現，首先需要這么一個函數：

/// 《summary》

/// 經緯度轉換為屏幕坐標

/// 《/summary》

/// 《param name=“xy”》經緯度《/param》

/// 《returns》屏幕坐標《/returns》

public Point WorldToScreen（PointF xy）

再一個，有時，還需要根據屏幕上點位置反算出它的經緯度，如在需要顯示鼠標指針處的經緯度，所以還需要這么一個函數：

/// 《summary》

/// 屏幕坐標轉換為經緯度

/// 《/summary》

/// 《param name=“xy”》屏幕坐標《/param》

/// 《returns》經緯度《/returns》

public PointF ScreenToWorld（Point xy）

有了這兩個函數，就可以將以經緯度表示的地理坐標轉換為屏幕坐標，然后再屏幕繪圖了。

為了完成坐標轉換，需要使用幾個地圖參數的變量：地圖縮放倍數、地圖中心點經緯度、地圖大小，關于地圖參數，可參考這篇文章：

http://hi.baidu.com/geochenyj/blog/item/6b5c5c1294057557f819b835.html

另外，還需要對地圖進行縮放、平移，這些操作實質上也是對地圖參數的操作，如放大就是對地圖縮放倍數操作，平移就是對地圖中心點進行操作，我們將這些操作也寫Coordinator類的方法。投影變換也作為坐標轉換的一部分，Coordinator類還增加了投影方面方法，這個后面再講。

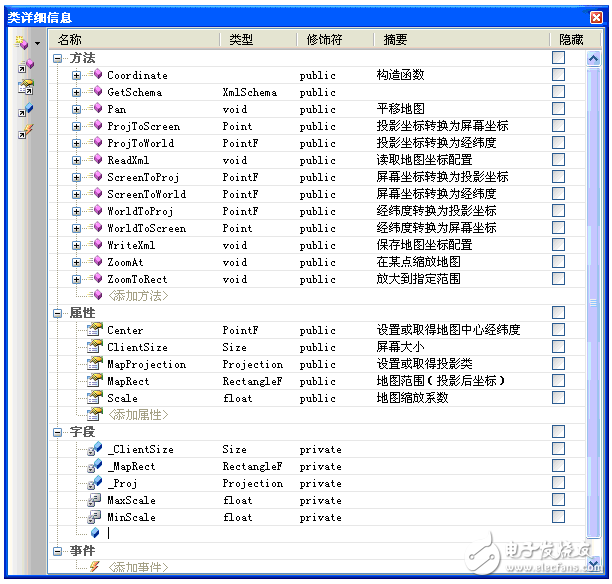

將上面兩個坐標轉換函數和三個地圖參數封裝為一個類Coordinator。，的類如下所示：

?

三、 繪圖

有了坐標轉換類Coordinator，就可以用經緯度數據來繪圖了，如拿到某省的行政邊界經緯度坐標數據，就可以將經緯度數據轉換為屏幕坐標，然后用Graphics的方法來畫出來了，Graphics對象又從哪里來呢？可以從一個Image對象創建，也可以從一個控件的Paint事件中取得，總之，有了坐標，發揮你的想象力，自己畫吧。

在氣象數據分析中，除了要繪制點、線、面、文字、柵格外，還需要繪制一些特殊符號，如風、天氣現象、云等。這些符號，可以用圖片、天氣字庫、符號庫來實現，圖片方式實現簡單，色彩豐富，但縮放效果不好；字庫方式，需要安裝字庫，程序部署比較麻煩；符號庫方式代碼編寫較麻煩。FreeMicaps的天氣現象符號采用符號庫方式，祥見： http://blog.csdn.net/HZGJF/archive/2009/05/27/4220508.aspx

風符號和云量符號采用計算坐標繪制方式。

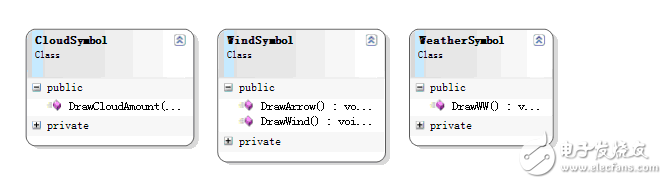

為了使用方便，F(xiàn)reeMicaps把符號繪制功能封裝到三個符號類中，以靜態方法提供。

?

.NET的繪圖是對GDI+的封裝，包括了對點、線、面等各種圖形元素的封裝，圖形圖像的繪制、坐標旋轉，各種反走樣和平滑等功能，功能十分強大（當然，效率不太高），利用它可以繪出漂亮的圖形。

根據OGC標準，GIS系統首先需要對地圖元素進行抽象和封裝，但FreeMicaps中，經再三考慮，放棄了這種方式，一個是因?yàn)楣ぷ髁勘容^大，另一個是因?yàn)槲也桓冶ＷC能很好地進行封裝，可能給插件開發帶來麻煩，不如把繪圖權完全交給圖層，大家自由發揮。

四、 圖層

為了使繪圖過程便于管理，可將繪圖過程分為組，如可以將一張地圖的繪制分為：繪制世界地圖、繪制中國地圖、繪制河流、填地名幾個過程，每次繪圖好像就是在一張玻璃上繪制，疊加起來就形成了一張地圖圖，這里把每次繪圖過程形象地稱為一個圖層。地圖分層后，圖層可以增刪，每個圖層可以單獨進行隱藏、設置屬性等，更重要的是可以將利用面向?qū)ο蠹夹g(shù)把每個圖層當做一個對象進行管理。詳細介紹見：http://blog.csdn.net/HZGJF/archive/2008/10/03/3014558.aspx

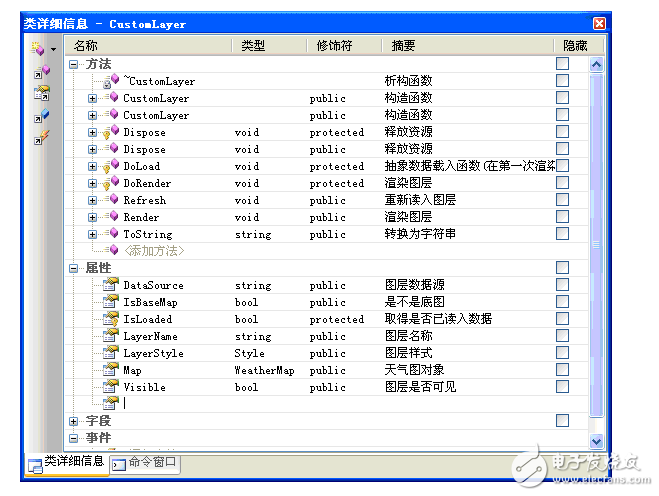

對圖層進行抽象，它應該有一個圖層繪制方法（Render），一個圖層標題（LayerName），一個用于表示數據源的字符串（DataSource），一個用于表示繪圖樣式的設置的LayerStyle，加上一些輔助方法屬性，最終形成如下抽象圖層類（CustomLayer），各種圖層均從它繼承：

?

FreeMicaps中，每種數據對應一種圖層類，為了使圖層類編寫方便，使用了設計模式中的模板方法，定義繪制流程，主程序在調用圖層的Render（）方法時，會自動判斷是否已經讀入數據，根據需要讀數據繪圖。

對于一種類型數據，需要從CustomLayer繼承新建一個圖層類。各種類型數據圖層的工作方式完全一樣，僅在數據讀取和繪制方面不同，所以，寫新圖層類時，僅需實現DoLoad（）和DoRender（）兩個抽象方法，完成讀取數據和繪制圖層代碼即可。FreeMicaps里使用了字符串作為數據源標識，通用GIS系統對數據源進行了抽象，我也嘗試這么做，但代碼過于復雜，增加圖層開發難度，最終增大插件開發難度，所以放棄了。

前面說了，一張地圖有多個圖層，所以還需要將圖層放入一個列表，繪制地圖時遍歷圖層，調用每個圖層的Render（）方法，畫出一張完整的地圖。對于圖層列表，大家馬上會想到使用List類，但圖層繪制是需要有順序的，如在衛星云圖上面疊加地名，需要先畫衛星云圖，再填地名，否則云圖會把地名蓋住，所以在圖層的樣式（LayerStyle）中放了一個ZOrder屬性，通過它來控制圖層順序。但由于List本身的排序方法是一種“非穩固排序”，也就是說當兩個圖層的ZOrder相等時，它們的順序是不確定的，為了避免這個問題，F(xiàn)reeMicaps從CollectionBase繼承了一個類LayerList，實現對圖層的管理，并實現了IXmlSerializable接口，完成圖層序列化功能。另外，還增加了添加圖層、刪除圖層事件。LayerList類如下：

FreeMicaps中，每種數據對應一種圖層類，為了使圖層類編寫方便，使用了設計模式中的模板方法，定義繪制流程，主程序在調用圖層的Render（）方法時，會自動判斷是否已經讀入數據，根據需要讀數據繪圖。

對于一種類型數據，需要從CustomLayer繼承新建一個圖層類。各種類型數據圖層的工作方式完全一樣，僅在數據讀取和繪制方面不同，所以，寫新圖層類時，僅需實現DoLoad（）和DoRender（）兩個抽象方法，完成讀取數據和繪制圖層代碼即可。FreeMicaps里使用了字符串作為數據源標識，通用GIS系統對數據源進行了抽象，我也嘗試這么做，但代碼過于復雜，增加圖層開發難度，最終增大插件開發難度，所以放棄了。

前面說了，一張地圖有多個圖層，所以還需要將圖層放入一個列表，繪制地圖時遍歷圖層，調用每個圖層的Render（）方法，畫出一張完整的地圖。對于圖層列表，大家馬上會想到使用List類，但圖層繪制是需要有順序的，如在衛星云圖上面疊加地名，需要先畫衛星云圖，再填地名，否則云圖會把地名蓋住，所以在圖層的樣式（LayerStyle）中放了一個ZOrder屬性，通過它來控制圖層順序。但由于List本身的排序方法是一種“非穩固排序”，也就是說當兩個圖層的ZOrder相等時，它們的順序是不確定的，為了避免這個問題，F(xiàn)reeMicaps從CollectionBase繼承了一個類LayerList，實現對圖層的管理，并實現了IXmlSerializable接口，完成圖層序列化功能。另外，還增加了添加圖層、刪除圖層事件。?
