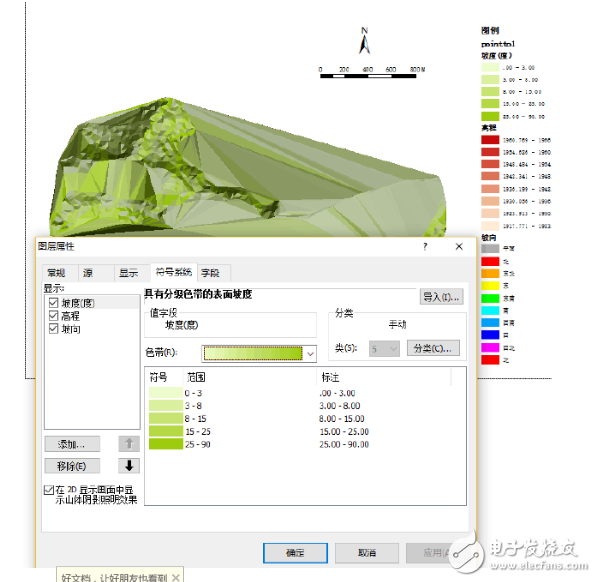

14.高程分析圖 “右鍵單擊tin——屬性——符號系統”，可對高程的分級色帶進行調整。 高程分析圖向我們呈現非常直觀和立體感深厚的山體頂視圖，為了表達出明顯的漸變效果，特意選同一色相的不同飽和度，表示高程的圖例一般需要5-8個層級，最多10個，10個以上則沒有必要，5個以下則無法表現山體的高度感，本案選8個層級。

15．坡度分析圖 依據《城市用地豎向規劃規范（CJJ83-99）》和《城市居住區規劃設計規范（GB50180-93）》等規劃設計標準與技術規范可知，坡度在8%以下的用地適宜建設道路，工業和倉儲用地的

坡度控制在10%以內，居住用地的坡度控制在25%以內，公共設施用地的坡度控制在20%以內。在坡度分析圖上，圖例選擇4個層級，分別是0%-8%、8%-15%、15%-25%和25%-90%，坡度在25%以上的用地不建議開發使用，或作景觀綠化使用。 一般來說，用地坡度在8%以下的區域地勢平緩，可直接開發利用，適宜道路與建筑建設。坡度在8%-15%之間的區域也可以建設，但應結合地形，需要一定的填挖處理和地形改造工程，坡度在15%-25%之間的區域，可以將局部的陡坎進行填挖改造，加以利用。坡度在25%以上的區域，地勢陡峭，不適宜建設。

?

16．坡向分析圖 坡向分析圖會產生平坦、北、東北、東、東南、南、西南、西、西北和北10個圖例，最后一個重復的“北”可以在PS中進行刪除，值得注意的是，因等高線的零碎和不連續，由軟件分析得到的圖，河流部分并非完全顯示“平坦”，需要在PS中進行填充，才可以達到如圖的效果。此圖沒什么解釋，對照圖例閱讀即可，圖例的應選擇色差較大的顏色。 一般南坡、東南坡具有較好的氣候和日照條件，建議住宅和公建類建筑（如學校、敬老院）盡量選擇偏南坡向，有利于太陽光的吸收，實現太陽能有效利用

?

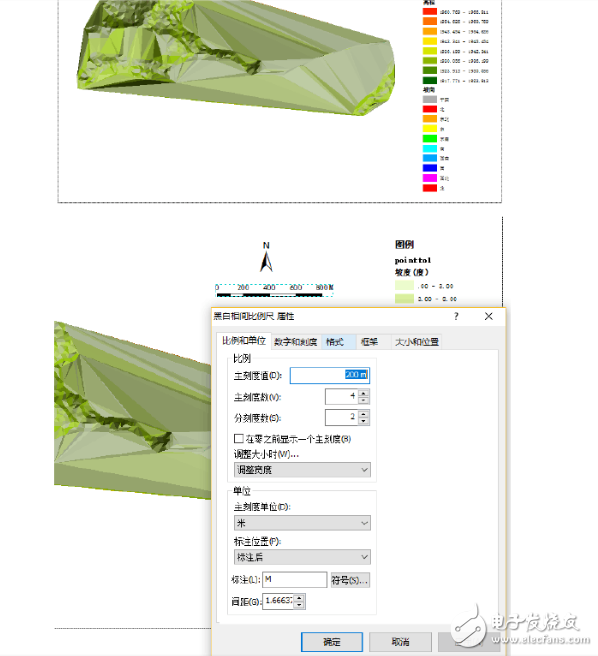

17．ArcMap如何制圖出圖 “插入——比例尺、指北針、圖例”，然后“雙擊或者單擊右鍵——屬性”可進行編輯

?

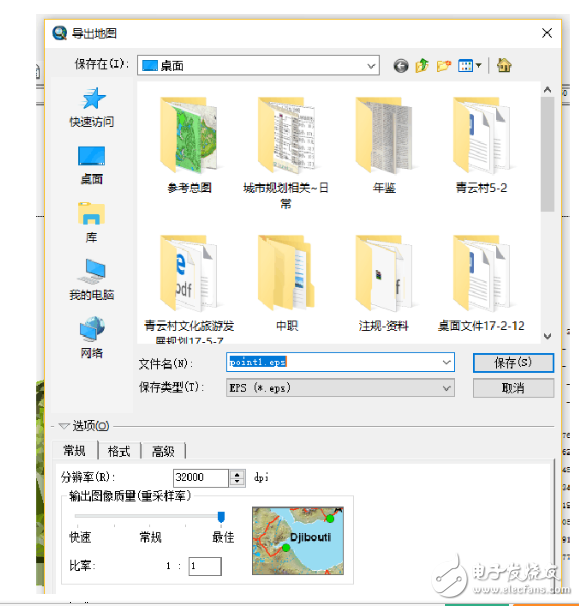

18．“文件——導出地圖”，設置格式、分辨率。
