　　1 引言

　　當今社會，僅僅傳輸文字和圖像信息已經不能滿足現代社會發展的需要，音頻和視頻的多媒體信息成為網絡上重要的傳輸內容。同時微軟憑借其強大的研發實力和市場推廣能力，使得Windows Mobile 操作系統及其開發工具成為了主流的智能手機軟件開發平臺。

　　2 系統的功能及總體結構

　　本文主要闡述基于Mobile 的手機流媒體實時圖像瀏覽客戶端的軟件設計，此軟件是通過軟件仿真實現的一個基于Windows Mobile的流媒體系統。流媒體要求能夠一邊收取網絡上的大量音視頻數據，將數據解碼，一邊還要進行顯示。因此多媒體系統中的流媒體的功能包括：

　　(1) 從網絡上接收數據包，收集傳來的各種數據和指令。

　　(2) 對其進行分析、處理，將數據進行解碼以便交給設備進行輸出。

　　(3) 將從解碼模塊傳過來的處理后的數據通過播放器進行顯示。

　　3 主要模塊的設計與實現

　　本文應用流媒體技術、網絡通信技術設計了一個基于智能手機的實時流媒體傳輸系統框架，并針對組成該系統的重要模塊進行探討和研究。基于RTP/RTCP 協議的流媒體傳輸組件，實現了圖像瀏覽的網絡數據傳輸、解碼和顯示等功能，為以后開發出有完善功能的應用系統作了鋪墊。

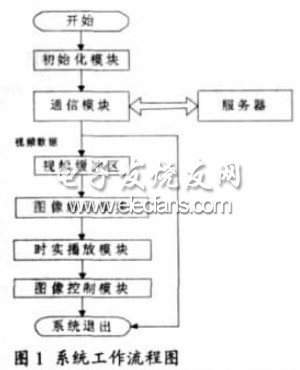

　　本系統中的實時流媒體圖像瀏覽需要包括如下模塊：網絡接收模塊、解碼模塊、顯示模塊、操作控制模塊，根據平臺的結構和工作原理，系統的工作流程如圖1 所示。

?

　　3.1 網絡接收模塊

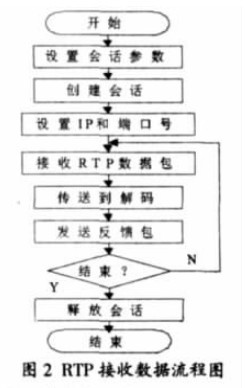

　　本系統中設計了智能手機上的RTP 接收，針對智能手機處理速度的限制，在該模塊中設計了一個緩沖區用于平滑網絡上所接收的數據和智能手機處理速度之間的瓶頸。同時Mobile操作系統支持TCP/IP 協議，因此可以使用TCP/IP 協議進行網絡方面的通信和圖像數據的傳輸。RTP 接收數據流程圖如圖2 所示。

?
