因為幀中繼默認為NBMA 模式，也就是非廣播的多路訪問模式，它會阻止廣播數據和組播數據，我們在接口配置過程中，幀中繼的DLCI 號和IP 映射時也沒有配置broadcast 參數，而EIGRP 路由協議通過組播地址224.0.0.10 來發送相應的路由信息（比如hello、update 等數據包），所以R1 并沒有發現任何的鄰居路由器。

　　

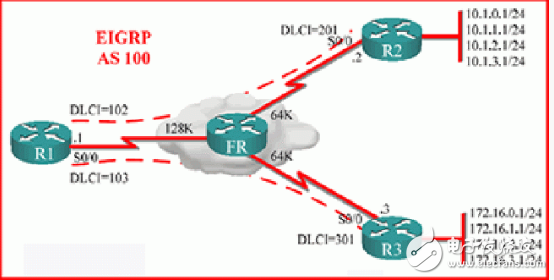

EIGRP路由協議的配置拓撲圖

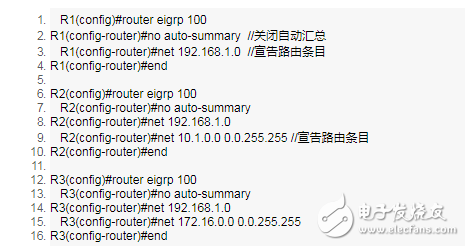

　　檢查：

　　因為幀中繼默認為NBMA 模式，也就是非廣播的多路訪問模式，它會阻止廣播數據和組播數據，我們在接口配置過程中，幀中繼的DLCI 號和IP 映射時也沒有配置broadcast 參數，而EIGRP 路由協議通過組播地址224.0.0.10 來發送相應的路由信息（比如hello、update 等數據包），所以R1 并沒有發現任何的鄰居路由器。

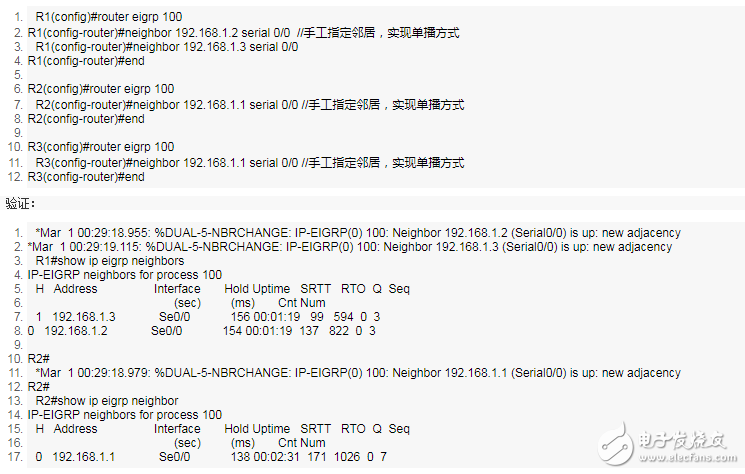

　　為了能讓EIGRP的路由信息通過幀中繼傳播，在沒有配置broadcast 參數的情況下，我們可以通過單播的形式來發送EIGRP 數據包，我們對以上的配置進行改進：

　　R1#show ip route eigrp 100 //查看路由表，可以看到R1 能夠學習到R2 和R3 相應的網絡

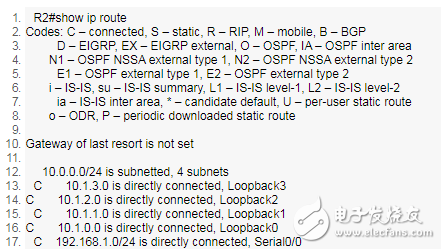

　　查看R2 的路由表：

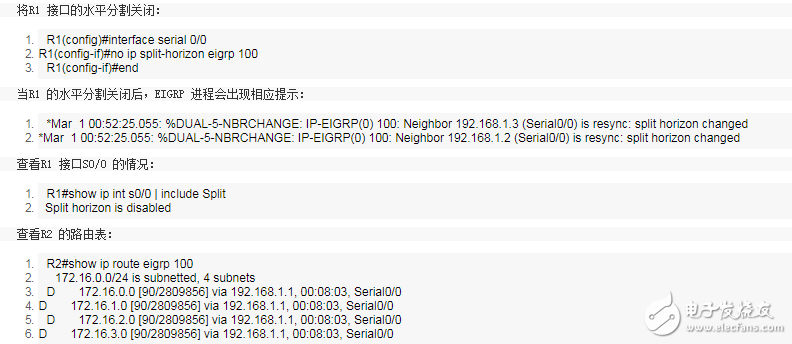

　　發現R2 并沒有學習到R3 的172.16.0.0 網絡， R1 通過S0/0 接口學習到R3 宣告的172.16.0.0網絡，因為R1 s0/0 接口的水平分割機制導致R1 不會再由這個接口S0/0 發布出去，所以R2無法學習到R3 宣告的網絡，同理，R3 也無法學習到R2 宣告的網絡。

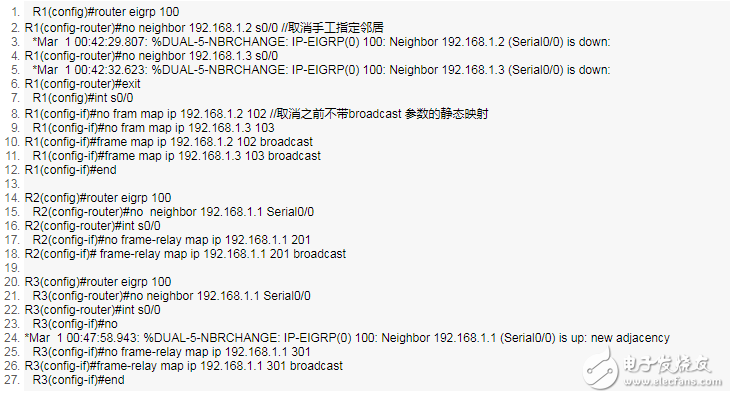

　　對幀中繼配置進行修正，使用broadcast 參數：

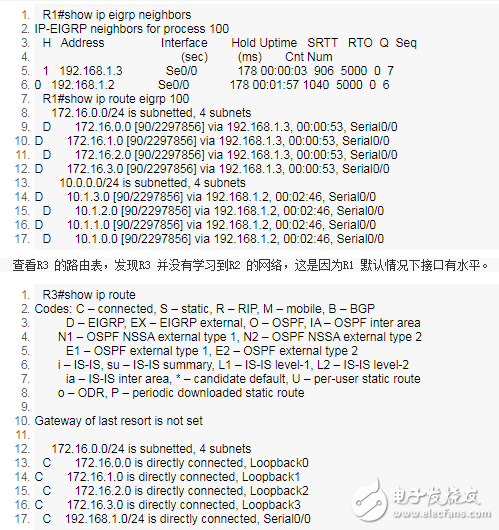

　　驗證結果：

　　可以看到添加了broadcast 后，幀中繼可以正常的傳遞組播數據了，R1 就可以和R2 和R3 建立鄰居關系并正常學習到路由。

　　雖然R2 路由表中有172.16.2.0/24 網絡，但R2 并沒有ping 通，這是什么原因？

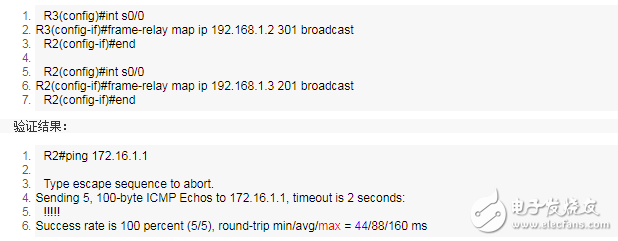

　　因為R3 的串行口幀中繼配置時，只做了IP 192.168.1.1 和DLCI 號的對應，沒有做IP 192。168.1.2 和DLCI 號的映射，所以R2 ping 172.16.2.1 時，采用的源地址為192.168.1.2，通過路由表發現目的地址172.16.2.1 具有符合的條目，轉發接口為192.168.1.1，于是由R1 轉發到R3，R3 在回包過程時，源地址為172.16.2.1，而目標地址為192.168.1.2，但它不知道這個地址怎么轉發于是就丟棄。

　　幀中繼的配置結束了
