軟件設計 - AU7842實現車載MP3播放器
MP3播放器受控于按鍵模塊,單片機循環檢測按鍵模塊按鍵的動作,并通過軟件對相關的寄存器進行讀寫操作,實現MP3播放器相應的功能。
3.1存儲設備讀取及切換

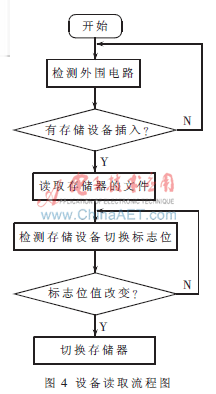

單片機循環檢測芯片外圍電路電平的變化,判斷當前是否有存儲設備插入,是否須進行存儲設備之間的切換。通過軟件改變相應標志位的值,實現存儲設備的讀取或存儲設備的切換。讀取流程如圖4所示。

?
MP3處理模塊子程序:
if(mp3_start_flag==1) /*初次插入設備*/
{ ……
mp3_flag=1;
/*AU7842啟動標志位置位,開始響應*/
currentchannel=0x01;
if(Current_PlayDev==1) /*檢測到USB接口有存儲
設備接入*/
{ ……
Play_BreakPoint_USB(1);
/*讀取USB存儲設備中的數據 */
}
else if(Current_PlayDev==2)
/*檢測到SD接口有存儲設備接入*/
{ ……
Play_BreakPoint_SD(1); /*讀取SD卡中的數據*/
}
} /* */
if((Dev_Status!=0)&&(Current_DevStatus!=Dev_Status)&&(Current_DevStatus==DEV_USB_SD))
/*后設備的啟動播放*/
{ ……
if(Current_PlayDev==DEV_USB)
/*正在播放的USB存儲器*/
{ DEV_Change_Flag=1; /*切換標志位置位*/
uart_putc(0x55);
uart_putc(0x00);
uart_putc(0xFF);
uart_putc(0x15);
uart_putc(0xEA);
……
Play_BreakPoint_SD(1);
/*切換到從SD卡播放*/
}
else if(Current_PlayDev==
DEV_SD) /*正在播放的是SD卡*/
{ DEV_Change_Flag=1; /*切換標志位置位*/
uart_putc(0x55);
uart_putc(0x00);
uart_putc(0xFF);
uart_putc(0x1B);
uart_putc(0xE4);
……
Play_BreakPoint_USB(1);
/*切換到從USB存儲器播放*/
}
}
