汽車網絡用數據線扼流圈 - 全文
總線扼流圈?
? 數據線扼流圈幾乎存在于所有現代汽車中。沒有數據線扼流圈，就無法確保汽車電子設備的電磁兼容性和無故障運轉。愛普科斯現可供應能夠滿足汽車具體要求的、具有不同封裝尺寸和版本的各種型號產品。B82789系列扼流圈專用于功能強大的汽車總線系統，比如CAN或FlexRay。當上述扼流圈應用到數據線上時，就能抑制耦合干擾并防止數據總線發出干擾。該系列產品的工作電壓為42 VAC或80 V DC，扼流圈的額定電感介于11至100 μH之間，額定電流介于150至300 mA之間。
汽車總線系統必須符合高級電磁兼容性要求：針對瞬變、靜電放電（ESD）及電磁干擾（EMI）的抗擾度。但是，總線系統不能干擾其它電子元件，也就是說，必須最小化干擾輻射。不過，隨著車輛內部電子設備比例的增加，無法在所有條件下預先測試電磁兼容性，這就存在出故障乃至控制裝置受損的風險。愛普科斯數據線扼流圈促進了上述問題的解決。
?
? 這一測試結構用于電磁干擾測量與總線扼流圈效果的測定?
?

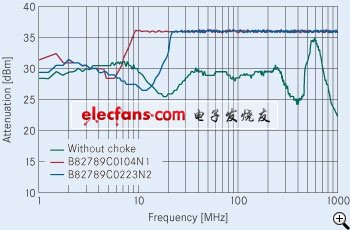

圖2：CAN總線處的射頻抗擾性得到加強
衰減（dBm） 無扼流圈 頻率（MHz） 扼流圈的應用大大增加了抗擾度。

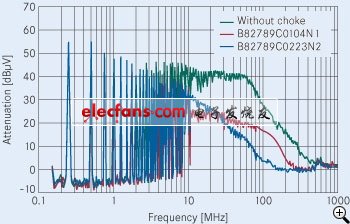

? 圖3： CAN總線處噪音輻射得到降低 無扼流圈
衰減（dBμV） 頻率（MHz）
? CAN總線扼流圈大大降低了射頻輻射，從而避免對其它電子系統造成干擾。
?
數據線扼流圈可以顯著提高CAN總線系統的可靠性。這就是為什么歐洲汽車制造商要求使用數據線扼流圈的原因。盡管較高電感的扼流圈會由于較高的衰減產生較好的電磁兼容性，但要選擇最合適的扼流圈，就必須還要考慮雜散電感、信號完整性、接地漂移以及引線的堅固性等因素。愛普科斯B82789系列的電感范圍為11到100μH。
FlexRay電磁兼容性與電磁干擾
FlexRay是一個串行的、具確定時延和故障容錯的總線系統。FlexRay由FlexRay聯盟 （FlexRay Consortium）定義。FlexRay聯盟于2000由寶馬公司（BMW）、摩托羅拉（現在是飛思卡爾，F(xiàn)reescale）和菲利普（現在是恩智浦，NXP）、博世（Bosch）、通用汽車、大眾汽車公司創建，其它公司后來加入。FlexRay的設計旨在滿足未來汽車網絡的更高要求，特別是快速數據速率、實時響應能力以及故障容錯性能。不過，目前的焦點是更快的數據速率。

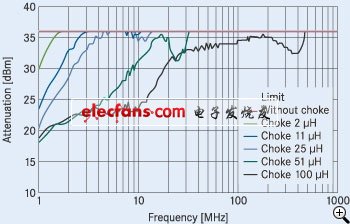

物理層應用指南明確指出了對FlexRay網絡數據線扼流圈的總體要求，比如引線電阻（＜1 Ω）、電感（＞50 μH）以及雜散電感（＜1 μH）。對電磁輻射和電磁干擾的測定與CAN總線一樣。不過，由于10 Mbit／s的更高傳輸率，需要更加仔細地檢查信號完整性。圖4所示為對具有各種電感的扼流圈與不使用扼流圈的測試板進行DPI測定的相應評估結果。圖五所示為使用另一塊測試板進行電磁干擾測量的結果，同樣是針對具有不同電感的扼流圈。很明顯可以發現，數據線扼流圈的使用改善了電磁兼容性并減少了干擾輻射。當電感更高時，作用就更大。不過，更高的電感值會對信號完整性產生一定的負面影響。
扼流圈的應用顯著改善了電磁兼容性抗擾度。對整體系統最佳的電感值可以從不同的電感中挑選。??

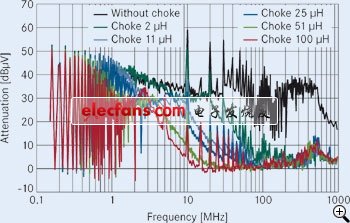

圖5：FLEXRAY總線處的干擾輻射得到減少
無扼流圈 扼流圈25 μH
扼流圈2 μH 扼流圈51 μH
扼流圈11 μH 扼流圈100 μH
衰減（dBμV） 頻率（MHz）
FlexRay總線扼流圈同樣顯著降低了FlexRay系統中的射頻輻射。?
?

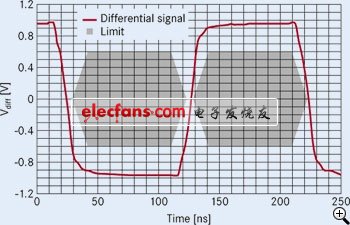

眼圖適于研究FlexRay的信號完整性。如果數據信號的曲線在陰影范圍外，數據傳輸即可得以保障。這些要求可以通過使用電感為100μH的B82789C0104扼流圈來實現（見圖6）。鑒于這些電磁兼容性測量的結果及對數據信號的影響可忽略不計的事實（即信號完整性可得到保障），愛普科斯B82789C0104 N002（雙線繞組）扼流圈被選作FlexRay物理層合格測試的參考型號。
B82789C0104扼流圈的應用實現與FlexRay物理層規范一致的最佳信號完整性。該扼流圈隨后被選作合格測試的參考型號。?
?
?
模型程序庫為產品開發提供方便
愛普科斯目前可以提供適當?shù)?a href="http://www.asorrir.com/analog/" target="_blank">模擬模型以提高采用新式扼流圈的設計的效率。為此，扼流圈在整個相關頻率范圍的電特性已定義并包括在相應的模型中。因?yàn)榻K端電容和電感以及連接的電阻都取決于用戶設計，所以并沒有包括在模型內?？蛻舨槐剡M(jìn)行費時的整體系統設計，就可評估扼流圈的功能。愛普科斯現可供應用于初次設計評估的簡易模型，此類模型能夠?qū)崿F(xiàn)快速和精確的模擬。高級模型能夠提供更精確的模擬結果，不過需要較長的模擬時間。
總線扼流圈概覽表
| 電感 [μH] | 雜散電感[nH] | 額定電流[mA] | 直流電阻 [mΩ] |
定購代碼（125℃ 版） | 定購代碼（150℃ 版） |
|
? 11 |
???? 60 |
300 |
? 250 |
B82789C113N* |
B82789C113H* |
|
? 22 |
?? 100 |
250 |
? 580 |
B82789C223N* |
B82789C223H* |
|
? 22 |
3000 |
250 |
? 580 |
B82789S223N* |
B82789S223H* |
|
? 51 |
?? 100 |
250 |
? 550 |
B82789C513N* |
B82789C513H* |
|
100 |
?? 250 |
150 |
1500 |
B82789C104N* |
B82789C104H* |
