反饋式振蕩器,反饋式振蕩器工作原理分析

反饋式振蕩器的工作原理

1、組成與分類

(1) 組成

(2) 分類

2、平衡條件與起振條件

（1）振蕩的建立過程

當接通電源時，回路內的各種電擾動信號經選頻網絡選頻后，將其中某一頻率的信號反饋到輸入端，再經放大→反饋→放大→反饋的循環，該信號的幅度不斷增大，振蕩由小到大建立起來。隨著信號振幅的增大，放大器將進入非線性狀態，增益下降，當反饋電壓正好等于輸入電壓時，振蕩幅度不再增大進入平衡狀態。

(2)平衡條件——為維持等幅振蕩所需滿足的條件

因?yàn)椋?img height=29 alt=image:bk071553f_4.gif src="/baike/UploadPic/2010-3/2010322141820253.gif" width=68 longDesc=/eewiki/index.php/%E5%9B%BE%E5%83%8F:Bk071553f_4.gif>

所以：

又因?yàn)槠胶鈺r(shí)有：

所以： ＝AF/φA+φF＝1

因而可得：

相位平衡條件：φA+φF＝2nπ(n＝0,1,2,3,???)

振幅平衡條件：AF＝1

（3）起振條件——為了振蕩起來必需滿足的條件

由振蕩的建立過程可知，為了使振蕩器能夠起振，起振之初反饋電壓Uf與輸入電壓Ui在相位上應同相（即為正反饋）；在幅值上應要求Uf＞Ui，即：

起振條件：

φA+φF＝2nπ（n＝0，1，2，???）

AF＞1

3、穩定條件

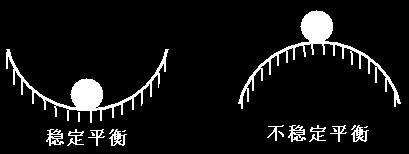

平衡狀態有穩定平衡和不穩定平衡，振蕩器工作時要處于穩定平衡狀態。

振幅穩定條件：AF與Ui的變化方向相反。

相位穩定條件：相位與頻率的變化方向相反

4、頻率準確度與穩定度

（1）頻率準確度

絕對頻率準確度：Δf＝f－f0

相對頻率準確度：

（2）頻率穩定度

振蕩頻率的穩定度= / 時間間隔
