電流源符號
電流源給定的電流，此線路通電流為定值，與你的負載阻值沒有關系。
電流源的內阻相對負載阻抗很大，負載阻抗波動不會改變電流大小。在電流源回路中串聯電阻無意義，因為它不會改變負載的電流，也不會改變負載上的電壓。在原理圖上這類電阻應簡化掉。負載阻抗只有并聯在電流源上才有意義，與內阻是分流關系。
由于內阻等多方面的原因，理想電流源在真實世界是不存在的，但這樣一個模型對于電路分析是十分有價值的。實際上，如果一個電流源在電壓變化時，電流的波動不明顯，我們通常就假定它是一個理想電流源。
電流源是電路的基本元件，它是一種二端元件。在實際分析中我們分成理想電流源和非理想電流源，而非理想電流源實際上就是理想電流源并聯一個電阻下面是具體的分析。
理想電流源：二端元件 １、符號
2．性質
①電流恒定與端電壓無關
②端電壓可變，與負載無關
③功率可正可負
④不允許開路：開路時

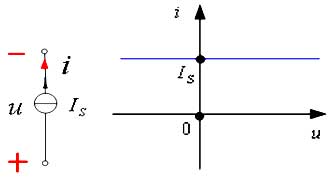

３、VAR關系與圖象
４、注意：
５、實際電流源＝理想電流源并電阻
