交流信號電壓疊加在直流電壓上,使晶體管基極、發射極之間的正向電壓發生變化,通過晶體管的控制作用,使集電極電流有更大的變化,它的變量在集電極電阻上產生大的電壓變量,從而實現電壓放大。放大器有三種組態:共基極、共發射極、共集電極。
晶體管的基極靜態電流、電壓或集電極靜態電流、電壓在特性曲線上所對應的點,稱為放大器的靜態工作點。
放大器的性能指標包括:
1、放大倍數(增益)
①電壓增益:Ku=Uo/Ui或Kus=Uo/Us
②電壓增益:Ki=Io/Ii或Kis=Io/Is
③功率增益:Kp=Po/Pi=∣UoIo/UiIi∣=∣KuKi∣
2、輸入、輸出電阻
輸入電阻為放大器對信號源所呈現的負載效應;或由放大器輸入端向放大器看進去的等效電阻,Ri=Ui/Ii。
輸出電阻為將放大器的輸出端等效為具有內阻的電壓源,則電壓源的內阻即為放大器的輸出電阻;或由放大器輸出端向放大器看進去的等效電阻,Ro=Uo/Io。
3、其它
通頻帶,非線性失真系數,最大不失真輸出電壓,最大輸出功率與效率。

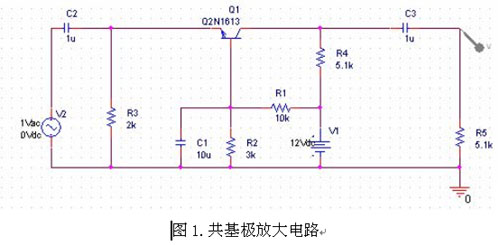

下圖為共基極放大電路的電路圖.
共基極放大電路是一種電流放大倍數略小于1,而電壓放大倍數大,其輸入信號Vi 由E極輸入,輸出信號Vo 由C 極輸出。輸入與輸出信號與共集極放大器模式一樣,不會發生相位顛倒的情形。即輸出與輸電壓同相,同時其輸入電阻小,輸出電阻大。共基極放大電路特別突出的優點在于晶體管的截止頻率,較之共射電路晶體管的截止頻率提高了(1+β)倍,故共基極電路有更高的工作頻率,適用于寬頻帶放大電路、高頻諧振放大器等,共基極電路在高頻電路中應用是很廣泛的。
下表是晶體管三種基本放大器的性能比較.
共基極放大電路中,輸入信號是由三極管的發射極與基極兩端輸入的,再由三極管的集電極與基極兩端獲得輸出信號因為基極是共同接地端,所以稱為共基極放大電路。
共基極放大電路具有以下特性:
1、輸入信號與輸出信號同相;
2、電壓增益高;
3、電流增益低(≤1);
4、功率增益高;
5、適用于高頻電路。
共基極放大電路的輸入阻抗很小,會使輸入信號嚴重衰減,不適合作為電壓放大器。但它的頻寬很大,因此通常用來做寬頻或高頻放大器。在某些場合,共基極放大電路也可以作為“電流緩沖器”(Current Buffer)使用。
