光電耦合器的檢測方法大全

2010年03月01日 11:57 www.asorrir.com 作者:佚名 用戶評論(0
關鍵字:光電耦合器(86686)

光電耦合器檢測方法大全

判斷光耦的好壞,可在路測量其內部二極管和三極管的正反向電阻來確定。更可靠的檢測方法是以下三種。
??? 1. 比較法? 拆下懷疑有問題的光耦,用萬用表測量其內部二極管、三極管的正反向電阻值,用其與好的光耦對應腳的測量值進行比較,若阻值相差較大,則說明光耦已損壞。

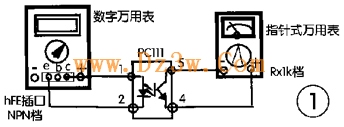

??? 2. 數字萬用表檢測法? 下面以PC111光耦檢測為例來說明數字萬用表檢測的方法,檢測電路如圖1所示。檢測時將光耦內接二極管的+端{(lán)1}腳和-端{(lán)2}腳分別插入數字萬用表的Hf(wàn)e的c、e插孔內,此時數字萬用表應置于NPN擋;然后將光耦內接光電三極管c極{5}腳接指針式萬用表的黑表筆,e極{4}腳接紅表筆,并將指針式萬用表?yè)茉冢摇粒保霌酢_@樣就能通過指針式萬用表指針的偏轉角度——實際上是光電流的變化,來判斷光耦的情況。指針向右偏轉角度越大,說明光耦的光電轉換效率越高,即傳輸比越高,反之越低;若表針不動,則說明光耦已損壞。


??? 3. 光電效應判斷法? 仍以PC111光耦合器的檢測為例,檢測電路如圖2所示。將萬用表置于R×1k電阻擋,兩表筆分別接在光耦的輸出端{(lán)4}、{5}腳;然后用一節1.5V的電池與一只50~100Ω的電阻串接后,電池的正極端接PC111的{1}腳,負極端碰接{2}腳,或者正極端碰接{1}腳,負極端接{2}腳,這時觀察接在輸出端萬用表的指針偏轉情況。如果指針擺動,說明光耦是好的,如果不擺動,則說明光耦已損壞。萬用表指針擺動偏轉角度越大,表明光電轉換靈敏度越高。
