發光二極管的作用及分類詳細資料

發光二極管的作用

?發光二極管（LED）是一種由磷化鎵（GaP）等半導體材料制成的、能直接將電能轉變成光能的發光顯示器件。當其內部有一定電流通過時，它就會發光。圖4-21是共電路圖形符號。

　　發光二極管也與普通二極管一樣由PN結構成，也具有單向?qū)щ娦浴Ｋ鼜V泛應用于各種電子電路、家電、儀表等設備中、作電源指示或電平指示。

　　2．發光二極管的分類

?發光二極管有多種分類方法。
　　按其使用材料可分為磷化鎵(GaP)發光二極管、磷砷化鎵(GaAsP)發光二極管、砷化鎵(GaAs)發光二極管、磷銦砷化鎵(GaAsInP)發光二極管和砷鋁化鎵(GaAlAs)發光二極管等多種。
　　按其封裝結構及封裝形式除可分為金屬封裝、陶瓷封裝、塑料封裝、樹脂封裝和無引線表面封裝外，還可分為加色散射封裝（D）、無色散射封裝（W）、有色透明封裝（C）和無色透明封裝（T）。

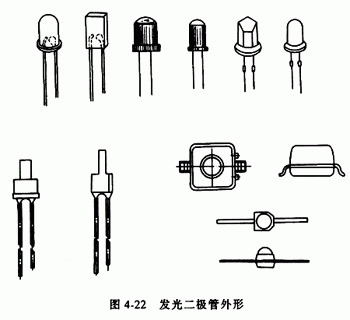

　　按其封裝外形可分為圓形、方形、矩形、三角形和組合形等多種，圖4-22為幾種發光二極管的外形。

　　塑封發光二極管按管體顏色又分為紅色、琥珀色、黃色、橙色、淺藍色、綠色、黑色、白色、透明無色等多種。而圓形發光二極管的外徑從￠2~￠20mm，分為多種規格。
　　按發光二極管的發光顏色又可人發為有色光和紅外光。有色光又分為紅色光、黃色光、橙色光、綠色光等。
　　另外，發光二極管還可分為普通單色發光二極管、高亮度發光二極管、超高亮度發光二極管、變色發光二極管、閃爍發光二極管、電壓控制型發光二極管、紅外發光二極管和負阻發光二極管等。
