功率表如何接線

　　為了防止功率表的表針反向偏轉，功率表接線時應遵循“同名端”原則。即功率表中標注“*”的電流端鈕接到電源的正極端，另一端接負載端，如圖6.12所示。

　　圖6.12 功率表接線方法舉例

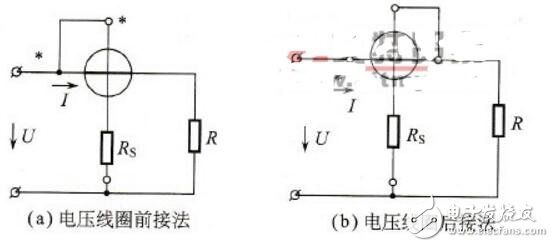

　　將電流線圈串聯接入電路中，功率表標注有“*”（或標注“●”，下同）的電壓端可接到電流端鈕的任意一端，另一個電壓端鈕則跨接到負載的另一端，如圖6.13所示。

　　圖6.13 功率表接線方法原理圖

　　電壓線圈前接法適用于負載電流較小的電路；電壓線圈后接法適用于負載電流較大的電路。

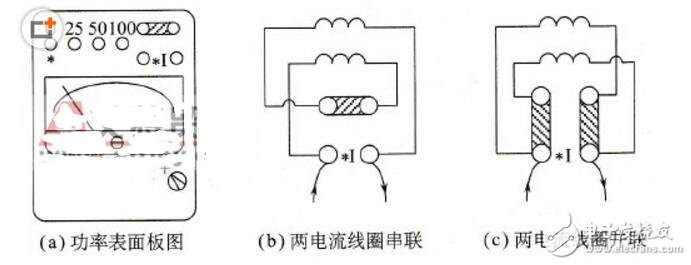

　　圖6.14（a）所示為D34-W型功率表面板圖，該表有4個電壓接線柱，其中一個帶有“*”標記的接線柱為公共端，另外三個是電壓量程選擇端，有25V、50V和100V三個量程。4個電流接線柱，沒有標明量程，可通過對4個接線柱的不同連接方式改變量程。

　　例如，通過活動連接片讓兩個0.25A的電流線圈串聯，得到0.25A的量程，如圖6.14（b）所示；通過活動連接片讓兩個電流線圈并聯，得到0.5A的量程，如圖6.14（c）所示。

　　圖6.14 D34-W型功率表

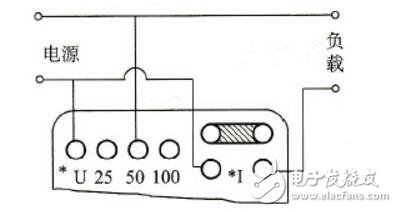

　　又如，當根據電路參數，選擇電壓量程50V、電流量程為0.25A時，D34-W型功率表的實際連線如圖6.15所示。

　　圖6.15 D34-W型功率表接線舉例
