TT系統：電網低壓中性點直接接地，而且設備外殼也采取了接地措施的三相四線配電系統。

　　TT 方式供電系統是指將電氣設備的金屬外殼直接接地的保護系統，稱為保護接地系統，也稱 TT 系統。第一個符號 T 表示電力系統中性點直接接地；第二個符號 T 表示負載設備外露不與帶電體相接的金屬導電部分與大地直接聯接，而與系統如何接地?zé)o關。

系統原理

　　TT系統配電線路內由同一接地故障保護電路的外露可導電部分，應用PE線連接，并應接至共用的接地極上。當有多級保護時，各級宜有各自獨立的接地極。

系統的優缺點

　　TT系統的主要優點是：

　　（1）能抑制高壓線與低壓線搭連或配變高低壓繞組間絕緣擊穿時低壓電網出現的過電壓；

　　（2）對低壓電網的雷擊過電壓有一定的泄漏能力；

　　（3）與低壓電器外殼不接地相比，在電器發生碰殼事故時，可降低外殼的對地電壓，因而可減輕人身觸電危害程度；

　　（4）由于單相接地時接地電流比較大，可使保護裝置（漏電保護器）可靠動作，及時切除故障。

　　TT系統的主要缺點是：

　　（1）低、高壓線路雷擊時，配變可能發生正、逆變換過電壓；

　　（2）低壓電器外殼接地的保護效果不及IT系統．

　　（3）當電氣設備的金屬外殼帶電（相線碰殼或設備絕緣損壞而漏電）時，由于有接地保護，可以大大減少觸電的危險性。但是，低壓斷路器（自動開關）不一定能跳閘，造成漏電設備的外殼對地電壓高于安全電壓，屬于危險電壓。

　　（4）當漏電電流比較小時，即使有熔斷器也不一定能熔斷，所以還需要漏電保護器作保護，因此TT系統難以推廣。

　　（5）TT系統接地裝置耗用鋼材多，而且難以回收、費工時、費料。

系統應用

　　TT系統適應于有中性線輸出的單、三相沒合用電的較大的村莊．加裝上漏電保護裝置，可收到較好的安全效果．現在有的建筑單位是采用TT系統，施工單位借用其電源作臨時用電時，應用一條專用保護線，以減少需接地裝置鋼材用量。把新增加的專用保護線PE線和工作零線N分開，其特點是：①共用接地線與工作零線沒有電的聯系；②正常運行時，工作零線可以有電流，而專用保護線沒有電流；③TT系統適用于接地保護占很分散的地方。

TT系統與TN系統區分

　　TT、TN兩種保護系統均采用國際標準所用符號。第一字母T：表示中性點直接接地：第二個字母T：表示外露可導電部分對地直接電氣連接與電力系統任何接地?zé)o關；N表示外露可導電部分與電力系統的接地點直接電氣連接。

　　一、TT系統

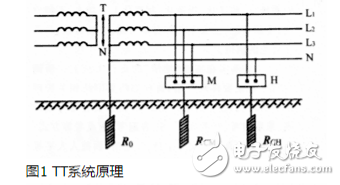

　　TT系統是指在電源（電力變壓器）中性點直接接地的電力系統中，將電氣設備正常不帶電的金屬外殼或機械設備的金屬外殼或機械設備的金屬構件，直接接地的保護系統。（圖1）

　　二、TN系統

　　TN系統是指在電源（電力變壓器）中性點直接接地的電力系統中，將電氣設備正常情況下不帶電的金屬外殼經過中性線（零線）直接接零的保護系統。根據中性線（工作零線）和保護線（保護零線）的配置情況，一般采用以下三種形式：

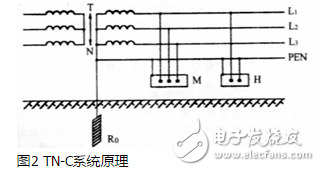

　　1.TN-C系統（圖2）。

　　TN-C系統是指整個系統的中性線與保護線是合一的，這根線合一時稱為保護中性線（用符號PEN表示）。

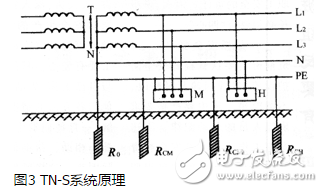

　　2.TN-S系統

　　TN-S系統是指整個系統的中性線與保護零線從電源中性點起分開敷設，是平時常稱之為三相五線制中性點直接接地。該系統安全可靠性高（圖3）。

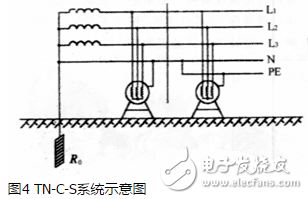

　　3.TN-C-S系統（圖4）。

　　TN-C-S系統是指整個系統中有一部分中性線與保護零線是合一的系統。這種系統在建筑物進戶處將零線一分為二，一根作中性線，另一根作專用保護線。對采用TN-C-S系統時，如果保護中性線從電氣裝置的某一點分為保護零線和中性線后，則從該點起至負載處，就不允許把這二種線再合拼成相互接觸，具有保護零線和中性線兩種功能的保護中性線。
