電工在工作中最常見的就是電氣原理圖，電工需要根據電氣圖紙正確施工，同時在施工中還需要對設計部門反饋，是否需要根據實際情況和業主要求更改修正電氣圖紙。而更資深的電工則會參與到電氣系統的設計中，協助工程師把整體的設計完善，這些工作都離不開電氣原理圖和電氣圖紙。

　　那么電氣原理圖好不好讀懂了？電氣圖紙怎么看學的快？如何看懂電氣圖紙？下文我們將對電氣圖紙進行系統的講解，由淺入深系統的分析，相信對電工師傅有所幫助。而對于新入職場的畢業生而言也同樣有幫助，比如一些學校的的電氣專業（電氣信息）確實在實際操作層面比較差，學的少學的用也用不上，實際應用中什么都不懂，只有基礎知識，那么這個時候需要在此前的基礎上多接觸實際工作，并結合所學知識，學以致用。

　　電氣圖紙講解---看懂電氣原理圖的第一步

　　所謂磨刀不誤砍柴工，所以首先我們要有套路，先搞清楚看懂電氣原理圖的套路再下手讀圖會更加的容易。

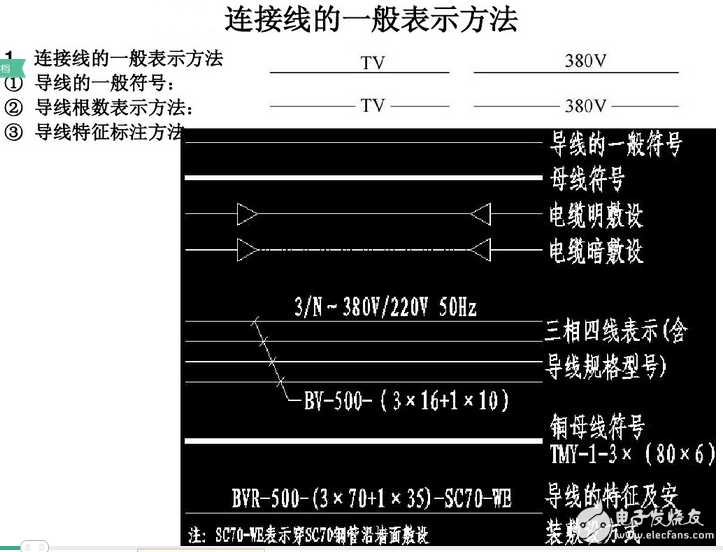

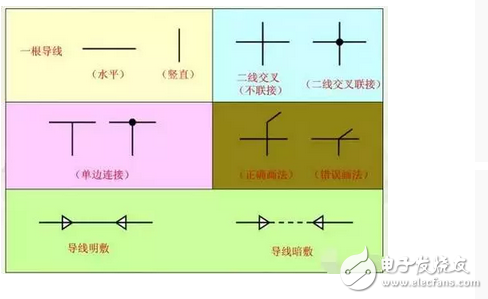

　　還有一點非常重要，那就是電氣原理圖中什么線代表什么意義都是有規定的，比如上圖所示，電工對此要有一個清晰的認識。

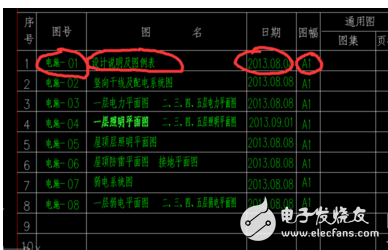

　　拿到圖紙后，首先要仔細閱讀圖紙的主標題欄和有關說明，如圖紙目錄、技術說明、電器元件明細表、施工說明書等，結合已有的電工知識，對該電氣圖的類型、性質、作用有一個明確的認識，從整體上理解圖紙的概況和所要表述的重點。

　　而且標準的電氣圖（電氣原理圖）對圖紙的大小（圖幅）、圖框尺寸和圖區編號均有一定的要求。其中的電氣符號都是有特別意義的，這些符號代表了一些簡寫的參數、器件、電路。

　　在電氣圖早的電氣符號是國家統一規定的，它包括圖形符號、文字符號和回路符號。每種符號還可以細分，比如圖形符號又分為基本符號 、 一般符號 、 明細符號。

　　有時候為了便于查找電氣圖中某一元件的位置，通常采用符號索引是由圖區編號中代表（橫向）的字母和代表列（縱向）的數字組合，必須時還須注明所在圖號、頁次。這些都是要特別注意的事項。

　　電氣圖紙講解---看懂電氣原理圖的一般方法

　　（1）查閱文字說明----包含系統功能、電氣原理、元器件，明細等技術說明資料。

　　（2）系統模塊分解---一般對原理圖、邏輯圖、流程圖等按功能模塊分解。而對接線圖往往安裝制作的位置模塊分解。化大為小的分析方法 。

　　（3）導線和元器件的識別----分清圖中的動力線、電源線、信號控制線、負載等導線的線型、規格和走向，識別元器件及部件設備的型號、規格參數及在圖中的作用。

　　（4）整理識圖的結果----整理出必要的文字說明，指出電氣圖的功能特點、工作原理、主要元器件和設備、安裝要求、注意事項等。

　　電氣圖紙講解---看懂電氣原理圖的組成部分

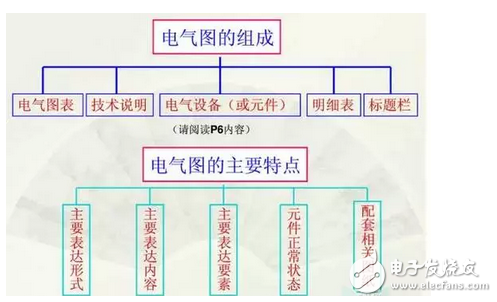

　　電氣圖是用電氣圖形符號、帶注釋的圍框或簡化外形表示電氣系統或設備中組成部分之間相互關系及其連接關系的一種圖。它是電氣工程技術的語言，凡從事維修的電工，必須掌握識讀電氣圖。一個整套的圖紙一般包括封皮、目錄、設計說明、圖例、照明、插座、電力、電訊、消防等平面圖。

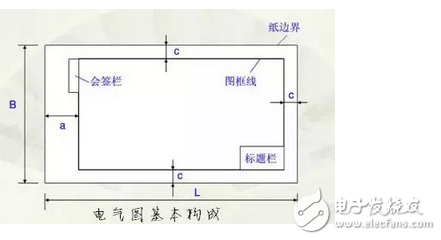

　　圖框線上、下方橫向有阿拉伯數字1，2，3等，圖框線，左、右縱向標有大寫字母A、B、C等，這些是圖區編號，是為了便于檢索圖中的電氣線路或元件，方便閱讀、理解全線路的工作原理而設置的，俗稱“功能格”。

　　電氣圖紙講解---看懂電氣原理圖的步驟

　　1.識主電路的具體步驟

　　1.1查看主電路的選用電器類型。

　　1.2查看電器是用什么樣的控制元件控制，是用幾個控制元件控制。

　　1.3查看主電路中除用電器以外的其他元器件，以及這些元件所起的作用。

　　1.4查看電源。電源的種類和電壓等級。

　　2.查看輔助電路的具體步驟

　　2.1查看輔助電路的電源（交流電源、直流電源）。

　　2.2弄清輔助電路的每個控制元件的作用。

　　2.3研究輔助電路中各控制元件的作用之間的制約關系。

　　電氣接線圖的識圖步驟和方法

　　（1）分析清楚電氣原理圖中主電路和輔助電路所含有的元器件，弄清楚每個元器件的動作原理。

　　（2）弄清楚電氣原理圖和電氣接線圖中元器件的對應關系。

　　（3）弄清楚電氣接線圖中接線導線的根數和所用導線的具體規格。

　　（4）根據電氣接線圖中的線號研究主電路的線路走向。

　　（5）根據線號研究輔助電路的走向。

　　電氣圖紙講解---看懂電氣原理圖的操作實例

　　　電氣圖是用來闡述電氣工作原理，描述電氣產品的構造和功能，并提供產品安裝和使用方法的一種簡圖，主要以圖形符號、線框或簡化外表，來表示電氣設備或系統中各有關組成部分的連接方式。看電氣控制電路圖一般方法是先看主電路，再看輔助電路，并用輔助電路的回路去研究主電路的控制程序。看主回路，再看控制回路。控制回路要求是從上到下，從左到右。

　　看電氣控制電路主電路的方法：

　　第一步：看清主電路中用電設備。用電設備指消耗電能的用電器具或電氣設備，看圖首先要看清楚有幾個用電器，它們的類別、用途、接線方式及一些不同要求等。

　　第二步：要弄清楚用電設備是用什么電器元件控制的。控制電氣設備的方法很多，有的直接用開關控制，有的用各種啟動器控制，有的用接觸器控制。

　　第三步：了解主電路中所用的控制電器及保護電器。前者是指除常規接觸器以外的其他控制元件，如電源開關（轉換開關及空氣斷路器）、萬能轉換開關。后者是指短路保護器件及過載保護器件，如空氣斷路器中電磁脫扣器及熱過載脫扣器的規格、熔斷器、熱繼電器及過電流繼電器等元件的用途及規格。一般來說，對主電路作如上內容的分析以后，即可分析輔助電路。

　　第四步：看電源。要了解電源電壓等級，是380V還是220V，是從母線匯流排供電還是配電屏供電，還是從發電機組接出來的。
