Intel 22nm光刻工藝背后的故事

2010-03-24 08:52www.elecfans.co 佚名我要評論（0）我要去社區論壇 ->

Intel 22nm光刻工藝背后的故事

去年九月底的舊金山秋季IDF 2009論壇上，Intel第一次向世人展示了22nm工藝晶圓，并宣布將在2011年下半年發布相關產品。

　　當然了，新型半導體工藝的實現并不是Intel一家就能做到的，背后默默貢獻半導體設備的功臣卻往往不為人所知。Arete Research LLC公司的分析師Jagadish Iyer在一份報告中指出，Intel即將最終決定22nm光刻工藝設備的供應商，最終入圍的是荷蘭ASML Holding NV和日本尼康兩家。

　　其實在更早的45nm世代，ASML和尼康也曾雙雙成為Intel的光刻設備供應商，但在32nm節點上Intel首次應用了沉浸式光刻技術，只有尼康一家提供相關設備，如今ASML又要回來了。

　　此番ASML提供的光刻機為“NXT:1950i”，每臺平均售價4000萬歐元(5440萬美元)，負責40％的前道(FEOL)光刻層；尼康的光刻機則是“S620D”，報價3000萬美元，負責60％的后道(BEOL)光刻層。Intel的22nm工藝將有45個光刻層，其中55％需要進行沉浸式光刻。

　　在22nm工藝上，Intel會繼續使用193nm沉浸式光刻，而最近披露的一份路線圖顯示它會一直延續到11nm工藝節點，這也就意味著極紫外(EUV)光刻又被推后了。

　　Jagadish Iyer估計到今年底的時候Intel能每月生產大約5000塊22nm晶圓，2011-2012年間四座晶圓廠全力開工，每座每月可生產大約4.5萬塊22nm晶圓，一個月合計18萬塊左右。

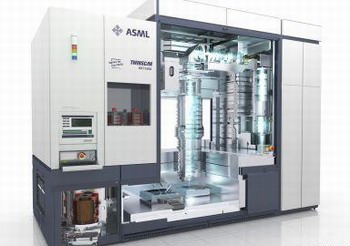

　　　　　　　　　　　　　 ASML光刻機

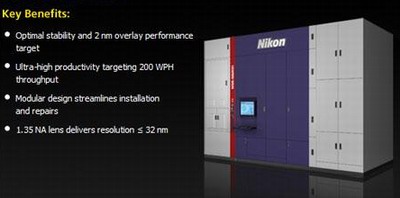

　　　　　　　　　　　　　 尼康光刻機
