飛思卡爾攜本地合作伙伴共同研發出全新的MCU開發平臺——MAPS四色板系列。

　　本開發平臺采用獨創的設計理念，適合評估開發所有飛思卡爾的MCU產品，具有低成本、擴展性強、易于復制等特點，滿足了用戶的差異化需求，適合于所有需要學習、應用飛思卡爾MCU產品的人士使用。

　　什么是MAPS四色板

　　APS四色板系列開發平臺采用統一接口，能夠靈活組合和進一步擴展，使開發者能夠進行快速的方案驗證和開發。

　　本開發平臺的硬件包含以下四個部分：

　　⊙ MCU主板 ——包含MCU主芯片和與主芯片相關的特定功能

　　⊙ 通用外設板 ——包含多數MCU共有的通用外設接口和器件

　　⊙ 專業應用板 ——包含為特定應用而設計的電路板

　　⊙ 橋接擴展板 ——包含適合各種用途的擴展接口，并允許用戶制作自定義擴展板

　　MAPS四色板擁有四個部分的電路板，各個部分按照功能將以電路板的底色區分：

　　四色板由此得名。MAPS則是四個部分電路板的英文首字母。

　　MAPS四色板的典型應用場景

　　這款四色板各個部分電路板可以互相拼接，組合成各式各樣的開發平臺。以下是一些基本的拼接場景：

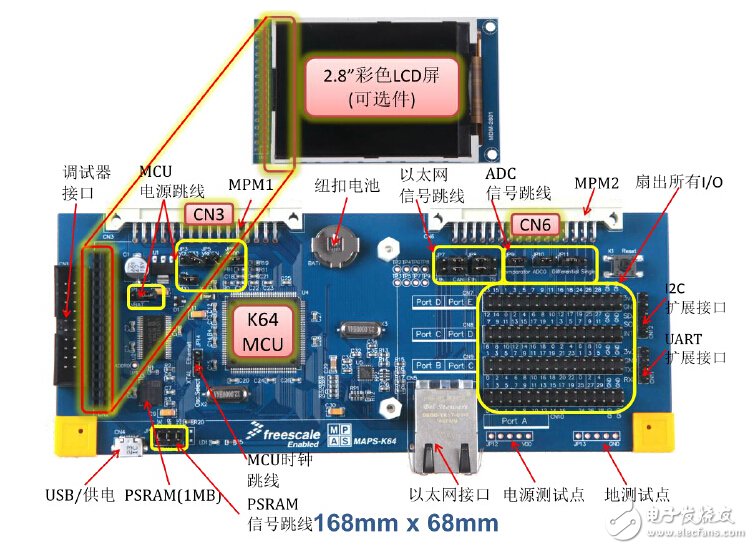

　　場景一、獨立運行的MCU主板

　　針對飛思卡爾主流應用的每個MCU產品系列，開發套件中都會至少有一款MCU主板，此主板上包含一顆該系列的主流型號芯片，并包含適應該款產品的特殊外設接口如圖形LCD、以太網接口等。

　　MCU芯片上所有GPIO信號線都通過插針接口引出，用戶可以方便地連接其他設備或進行信號測量。

　　電路板上設計了兩個32針的接插件，一組精心安排的信號通過這兩個接插件連接到通用外設板上。

　　場景二、MCU主板拼接通用外設板

　　按照通用MCU的配置和飛思卡爾主流MCU產品的布局，每款MCU產品都配置了不同數量的通用外設接口，例如UART、SPI、ADC通道等，為方便多數用戶的需求，MAPS四色板平臺把這些常用的外設接口集中在一起，單獨制作成一個通用外設電路板，并通過兩個與MCU主板對應的32針接插件連接，共同構成一個能滿足大部分需求的評估開發系統。

　　MAPS-Dock是四色板平臺下首款通用外設板，配置如下：

　　⊙Micro-SD卡插槽 ⊙六個觸摸按鍵

　　⊙USB全速接口 ⊙紅外收發器

　　⊙四個按鍵 ⊙一個SPI接口（SPI-Flash）

　　⊙兩個UART接口 ⊙一個I2S接口（音頻編解碼器）

　　⊙一個CAN接口 ⊙兩個電位器（單端與差分ADC）

　　⊙一個DAC輸出接口 ⊙128x64單色LCD屏

　　⊙一個五向按鍵 為方便用戶調試，MAPS-Dock上還集成了一個SWD調試器和USB虛擬串行接口，配合IAR或KEIL集成開發套件，適合調試所有Kinetis產品。

　　場景三、MCU主板拼接專業應用板

　　飛思卡爾的MCU家族中有很多適合專業應用的產品，為評估開發這類產品，MAPS四色板平臺下引入了專業應用板的概念。在適合專業應用的MCU主板上，額外設計了兩個32針的連接器與專業應用板相聯。

　　根據需要，適合電機控制、物聯網、智能家居、無線充電等應用的電路板將會陸續加入到MAPS四色板平臺中。

　　場景四、FRDM拼接通用外設板

　　飛思卡爾的Freedom開發板是一種小型化、低功耗、高性價比的評估和開發平臺，適合于熟悉飛思卡爾MCU產品的客戶快速地評估新產品系列，同時進行簡單的應用開發。

　　為了擴大Freedom開發平臺的應用范圍，在MAPS四色板平臺下設計了一個FRDM橋接板，使得Freedom開發板能夠連接到MAPS通用外設板上，使用通用外設板的豐富資源。

　　FRDM橋接板能夠讓用戶的投資得到最大化的效益。

　　場景五、MCU主板拼接Arduino橋接板

　　Arduino是一款開源的通用電子產品開發平臺，該平臺的普及度很高，各地網友為該平臺制作了適合各類應用的擴展插件，如各種傳感器、照相機模塊、無線傳輸模塊等。

　　利用MAPS四色板平臺下的Arduino橋接板，用戶可以輕松地把各種Arduino擴展插件聯接到四色板的MCU主板上，為快速評估開發各類特色設備提供了方便。 用戶還可以利用這種拼接方式，自己制作擴展插件，滿足特殊需求。

　　場景六、用戶自定義橋接板

　　利用前述的橋接板拼接的概念，用戶可以自定義橋接板，置于MCU主板與通用外設板之間，在這個自定義橋接板上只需安排自己特定的外設部件，同時利用通用外設板上的通用接口。

　　自定義橋接板極大地方便了用戶快速評估飛思卡爾MCU的能力，大大節省了時間和相應的開支。

　　可以怎么樣購買

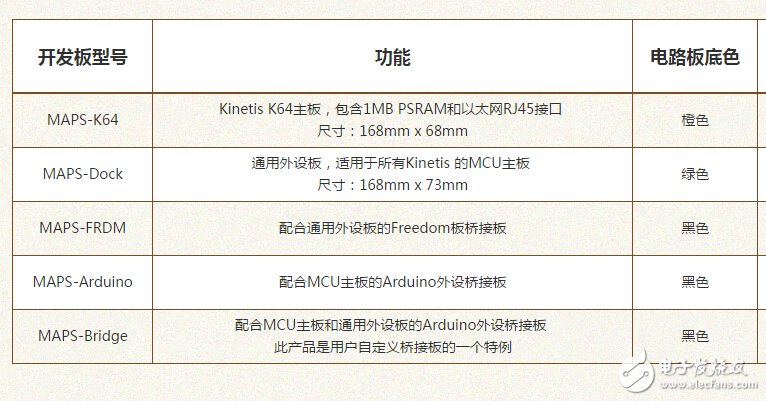

　　面對這樣一款極具誘惑性的開發平臺，你是否有入手的沖動，華強芯城聯合飛思卡爾為廣大電子工程師提供了一個入手渠道。需要強調一下，目前可訂購產品列表如下：

　　PS：由于生產原因，首批出貨產品的不同電路板，有可能為相同底色。

　　購買鏈接：

　　http://www.hqchip.com/tuan/48.html

　　相關datasheet下載鏈接：

　　http://bbs.elecfans.com/jishu_477275_1_1.html
