前的各種嵌入式產品已經豐富多彩，它們正改變著我們的生活方式。隨著嵌入式產品功能的增加，如何讓用戶對已購買的產品的升級能安全地、順利地完成，避免升級過程中出現的意外掉電所引起的產品故障，這樣的問題要求嵌入產品設計開發者在設計時就將產品的 safe mode 安全模式考慮進去。這里我們將以一個嵌入式Linux 網絡播放器為例，來說明 safe mode 安全模式的設計與實現。通過本文，我們可以了解到針對一個實際的嵌入式系統，設計中需要注意的技術要點和實現細節。

　　為什么需要 safe mode(安全模式)

　　當用戶購買一個產品后，在后續的服務中，可能還會發生一些費用，讓產品開發商增加成本，如免費電話咨詢，產品的維修、寄送。所以說將產品的賣出并不意味著最終的贏利。這樣的情況下，產品的設計就需要更加合理，更加優化，來滿足用戶各種可能的需求。特別是在發生異常故障的時候，如果能引導客戶自行完成診斷、修復，那么將大大降低后續的服務成本。正因為如此，產品故障時，就很需要safe mode安全模式來幫助用戶完成恢復的工作。

　　從節約產品的成本、產品所能提供的功能上來看，safe mode 是大有裨益的。

　　大家所熟知的 windows 系統，也提供了 safe mode 安全模式，它就可以幫助用戶解決系統不穩定，硬件沖突等諸多故障，讓用戶在自己可以操作的能力范圍內先行對系統進行診斷與修復。在很大程度上， windows 的 safe mode 給用戶與 Microsoft 都帶來了很大的便利。

　　嵌入式Linux產品與其他IT產品不同的地方，主要是使用flash來存貯運行時的系統。它沒有大的內存，沒有大的存儲空間，但它卻也是一個完整的系統。

　　在通常情況下，嵌入式Linux產品的flash上的內容是不會被破壞的，也即它們會有著較好的穩定性，不會因為用戶的常規使用而導致flash上的 firmware被破壞。但隨著產品的更新升級，用戶也需要在自己家中完成對已購買商品的更新?lián)Q代。而用戶大多屬于非技術熟悉者，在更新升級中就可能出現種種意想不到的情況。

　　比如在用戶做firmware升級更新時，平時不會出現問題的firmware可能在這個過程中，就面臨著巨大的風險，極有可能致使用戶的系統無法啟動，不能正常工作。這樣的情況是我們不愿意看到的，而實際中卻的的確確可能會發生。

　　考慮這樣一個場景：當用戶對產品進行firmware升級時，如果在燒寫flash的過程中，意外掉電，那么用戶手中的產品就將無法再次啟動，因為 rootfs系統已經被破壞了。用戶所能做的，也只能將產品送回產商進行維修。這樣來回的過程不僅耗費用戶的精力，同樣也會增加產品開發商的成本。在產品升級換代很快的當前市場情況下，這樣的情況可能會經常發生。

　　如何避免這樣的情況的發生呢?如果我們可以提供一個機制，在進行升級前即往flash中寫入一個標記，正常完成后，再寫入另一個標記來表示整個過程的正常結束，否則的話，燒寫時掉電不會寫入第二個標記，只有第一個標記，那么就認為產品故障，這個時候，進入另一個新的提示界面，讓用戶自己選擇從 USB或FTP來重新升級firmware。這樣的話，整個過程用戶就完全可以在界面的友好提示下自己完成，方便了用戶與產品開發商。

　　系統架構

　　本文以一個實際的產品為例，來說明safe mode的設計。

　　系統架構

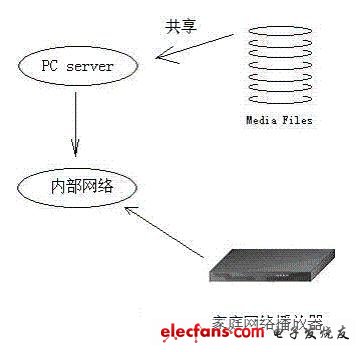

　　本系統為一個嵌入式Linux網絡播放器，主要的功能為播放家庭網絡中的多媒體文件，在家庭客廳等環境中有著大量的應用，它可以給用戶提供更方便快捷的媒體文件的播放方式，并能充分利用家庭音響系統的巨大功能，而非PC環境下有限的外部設備，大大改善了媒體文件的播放體驗。

　　本系統的架構如下圖：

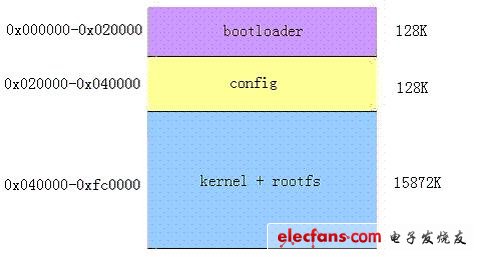

　　產品所使用的flash總大小為16M。

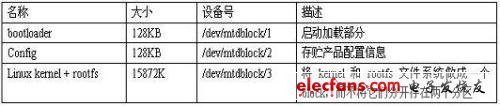

　　系統包括三大部分，即Bootloader，config, kernel + rootfs：

　　另外，/dev/mtdblock/0，在系統中對應整個flash block，即整個16M空間。

　　系統啟動時，bootloader將kernel和根文件映象從flash上讀取到RAM空間中，為內核設置啟動參數，調用內核，進入application，進行媒體文件的播放。

　　這個通常意義上的嵌入式Linux系統，它是不帶safe mode安全模式的。

　　這樣的系統，在做系統更新升級時，主要是對kernel+rootfs部分進行升級，以此來增加系統的功能。

　　升級時，application主要是操作/dev/mtdblock/3設備文件：

　　第一步：下載新的firmware到ramfs中，也即ram disk中，比如/tmp目錄下，采用的更新方式可以是USB或FTP;

?

　　第二步：read /tmp/firmware文件，并write到設備文件/dev/mtdblock/3上，即對已有的firmware進行了更新。

　　在升級的過程中，我們會提供友好的界面給用戶，來提示下載進度與燒寫flash的進度，讓用戶可以看到正在發生的狀況。

　　最后燒寫完成后，重新啟動系統，即可進入到新的firmware中。

　　在通常的更新中，用戶的產品配置config一般不去修改，保持用戶已經做的配置選項，不能破壞。Config內容對應為/dev/mtdblock/2設備文件。

　　從USB/FTP 上更新時，所使用的firmware文件需要是一個更加完整的image文件，可以包括bootloader, default config, kernel+rootfs，并讓application可以做到視image中的標記來決定是否需要更新bootloader、config等內容，這樣會更加靈活。

　　在更新firmware時，如果掉電，那么kernel + rootfs部分將會出現不完整的情況，也就是說只寫入了部分內容，而中途中斷了，這樣的話，一個不完整的系統將無法正常工作。在這樣的情況下就需要safe mode安全模式了。
