導語：隨著人們生活水平的提高，他們對產品質量的要求也隨之提高。具體到實際中就要求開發者在做產品設計的時候要著力保證產品的質量，而提高產品質量的一個重要關鍵就是要善于發現產品開發過程中遇到的各種問題，這就需要借助各種各樣的測試測量儀器了，下面就讓我們對全球知名的測試測量廠商今年七月份的新品做一個大回顧：

　　應對測試測量挑戰并提升生產力，安捷倫推出創新型手持式測試工具

　　2012年7月26日，北京 — 安捷倫科技公司（NYSE：A）今日宣布推出延續傳統創新和專業技術的手持測試工具，幫助測試工程師解決測試測量工作中面臨的諸多挑戰，從而提升生產力。

　　安捷倫基礎測量儀器事業部副總裁兼總經理Ee Huei Sin和全球營銷總監Gooi Bor Chun先生介紹了最新無線遠程連接解決方案，該解決方案將幫助擴展手持式測試工具的應用和提高日常測量工作的效率。

　　無線鏈接為具有挑戰性的測量場景提供支持

　　無線連通性解決方案的核心是U1177A。這是一種緊湊藍牙無線適配器，可插入 Agilent 全系11 種手持式數字萬用表，從而將手持式數字萬用表與 PC 及移動設備相鏈接。
???????
??????? 該連通性解決方案將Android 智能手機或平板電腦變成遠程測量、控制和報告設備，幫助工程技術人員在面臨復雜或危險條件的情況下提升工作效率。

　　該解決方案致力應對測試點距離甚遠或在難以到達地點的挑戰。我們為Android設備免費提供兩個應用程序，一個用于基本監測，另一個用于數據記錄。舉例來講，一位技術員可以使用智能手機，通過藍牙在10米遠的距離上同時觀看和控制 3 塊手持式數字萬用表的現場測量。也可把手持式數字萬用表留在原地，把它作為遠程數據記錄器和收發機，通過電子郵件或短信發送報警和更新。

　　安捷倫基礎儀器事業部副總裁兼總經理Ee Huei Sin指出：“形象地說，這個方便的解決方案允許用戶同時在多個地方測量，無論是工作于運轉機器的高壓配電板還是控制開關，無線鏈路都能在安全距離進行多點測量。”

　　提升生產力的手持式工具

　　隨著電氣和電子系統變得越來越復雜，各種日常任務，如維修和故障診斷，預防性維護，設備調試和校準都迫切需要簡化。從而減少停機時間和提高生產率。

　　Agilent致力為各行各業和各種應用，諸如電子、電氣、安裝和維護、無線通信、航空航天、防務和工業過程測試等行業和應用的測試和測量任務提供用于工作臺上和現場的手持式測試工具。包括：
????????強大的四合一 U1600 系列 示波器。

　　堅固可靠的 U1270 系列 工業型數字萬用表

　　全功能 U1250 系列 數字萬用表

　　多功能 U1240 系列 數字萬用表

　　堅固，符合人體工程學的 U1230 系列 數字萬用表

　　安全的U1210 系列 鉗表

　　使用方便的 U1700 系列 LCR 表和電容表耐用的 U1401B 多功能校準器∕萬用表

　　安捷倫推出InfiniiMode 三態有源差分探頭

　　安捷倫科技公司（NYSE：A）日前宣布推出新一代低價位 1.5GHz /3.5GHz/6GHz InfiniiMode 三態有源差分探頭，用于探接高速差分信號。這種探頭特別適合于嵌入式數字電路和系統測試、差分串行總線測試。

　　使用高帶寬實時示波器的工程師通常借助有源差分探頭來測量高速信號，差分信號一般由三部分（或三個點）構成，信號的正端、負端、地。傳統的差分探頭一旦和被測對象連接好了以后，只能得到兩個點之間的壓差，無法得到三個點中任意兩點之間的壓差，在沒有這樣的三態探頭之前，工程師們使用多個探頭和多個示波器通道來查看，這樣既費時又容易出錯。

　　Agilent N2750A 系列探頭采用全新 InfiniiMode 技術，一個探頭同時連接信號正端、負端、地，一次連接就可以測量差分、單端和共模信號，不必重新連接探頭，也不必使用多個探頭，改善測試效率的同時，提高測量精度。 而且在業界內，安捷倫是目前唯一一個廠家提供1.5GHz， 3.5GHz等帶寬的三態差分探頭。

　　利用內置于探頭的“快速啟動”控制按鍵，工程師可以輕松地控制是測量差分、單端還是共模信號，該探頭不僅支持10:1衰減，而且支持2:1衰減，對測量電源紋波等應用及其適用。差分輸入負載為200 kΩ、動態范圍達10 Vpp、偏置范圍達±15 V和高共模抑制比（1 MHz 時，》60 dB），帶寬支持1.5GHz，3GHz，6GHz。

　　該探頭可以用于安捷倫科技3000X，5000A，6000A，7000B，9000A， 90000A， 90000X，90000Q系列示波器，這些示波器最低帶寬100MHz，最高實時帶寬63GHz，采樣率最高達160GSa/s 。

??????? NI發布用于NI CompactRIO的無線I/O

　　2012年7月－ 美國國家儀器公司（National Instruments， 簡稱 NI）近日發布了一款新型無線網關和兩款新型測量節點，進一步擴展了NI 無線傳感器網絡（WSN）平臺的性能，證實了NI在推動無線測量技術領域發展上所作出的承諾。借助于NI LabVIEW 系統設計軟件，工程師可以方便地集成有線和無線測控系統，并可將自主開發的程序部署至 WSN 節點，實現本地控制、數據分析和基于事件的報警或通知功能。

　　產品特性

　　NI 9795 C系列網關

　　?從分布式WSN節點收集測量數據，可將數據用于運行在CompactRIO中的LabVIEW Real-Time應用

　　?可添加至現有的可編程和不可編程WSN網關，兼顧性價比和靈活性

　　NI WSN-3230 （1-端口RS232） 和 NI WSN-3231 （1-端口 RS485） 串口節點

　　?具有單串口和雙數字I/O通道，用于離散信號輸入、事件監測和可編程控制

　　?使用LabVIEW WSN模塊直接在WSN節點上嵌入查詢和解析算法，創建自主可編程接口，用于基于串行通信的儀器、傳感器和控制板卡

　　
???????? NI發布AWR設計環境和LabVIEW之間的全新連接，統一射頻、微波設計和測試

　　2012年7月－ 美國國家儀器公司（National Instruments， 簡稱 NI）近日發布NI LabVIEW系統設計軟件和AWR視覺系統模擬器（VSS）軟件之間的全新連接，用于射頻和微波系統設計。 作為NI近期收購AWR后的首次聯合開發，新的連接可以讓工程師從AWR設計環境中直接執行LabVIEW代碼，幫助他們在設計流程中更好地進行測量。

　　產品特性

　　?AWR設計環境現具備各種LabVIEW信號處理功能，包括多速率數字信號處理（DSP）、無線標準、調制和定點數學等。

　　?工程師們可通過NI基于現場可編程門陣列（FPGA）的硬件將VHDL和LabVIEW FPGA模塊代碼集成到VSS圖中。

　　?PXI與傳統射頻儀器上的新連接可將測量數據方便地融入仿真過程中。

　　

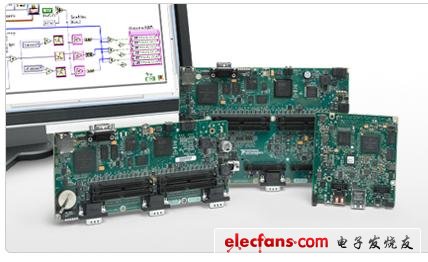

??????? NI發布全新Single-Board RIO嵌入式設備 配備多功能的I / O，可實現自定制應用程序開發

　　2012年7月－ 美國國家儀器公司（National Instruments， 簡稱 NI）近日發布4款全新的NI Single-Board RIO板級嵌入式設備，配備了實時處理器、Spartan-6現場可編程門陣列（FPGA）、模擬和數字I / O以及更多的內置外設，可用于實現自定制嵌入式控制和監控應用。 全新設備結合NI LabVIEW，為工程師提供了現成即用的FPGA和實時處理器技術，同時通過RIO夾層卡連接器保留了高容量部署所需的自定制I / O。 通過連接器可直接訪問FPGA數字I / O（DIO）線和某些特定處理器功能，從而匹配自定制子卡。 NI Single-Board RIO減輕了設計人員的負擔，使他們專注于各自應用的自定制部分，例如I / O，而不是從零開始設計一個完整的嵌入式系統。

　　借助于新設備，工程師可將現成即用的設備更快地推向市場， 而內部設計可實現I / O自定制，不失為一個兩全其美的方法。 設備同時還具備內置模擬I / O，因此除了特定應用電路之外，工程師還可充分利用NI公司的模擬技術，發揮其行業領先優勢。 該設備具有成本低、外形小的特點；且配有內置I / O、實時處理器；而FPGA則為醫療和能源等工業嵌入式監測和控制應用提供了理想的平臺。

　　產品特性

　　? NI sbRIO-9623： 256 MB內存，128 MB RAM，16路12位模擬輸入通道，4路12位模擬輸出通道 ，4條DIO線，96條RMC DIO線

　　? NI sbRIO-9626： 512 MB內存，256 MB RAM，16路16位模擬輸入通道，4路16位模擬輸出通道 ，4條DIO線，96條RMC DIO線

　　? NI sbRIO-9633： 256 MB內存，128 MB RAM，16路12位模擬輸入通道，4路12位模擬輸出通道 ，28條DIO線

　　? NI sbRIO-9636： 512 MB內存，256 MB RAM，16路16位模擬輸入通道，4路16位模擬輸出通道 ，28條DIO線

　　NI RIO簡介

　　在設計高級控制、監控和測試系統時，NI可重配置的I / O（RIO）硬件與NI LabVIEW系統設計軟件相結合，提供了商業現成的解決方案，能夠簡化開發過程，縮短產品上市時間。 NI RIO硬件包含CompactRIO、NI Single-Board RIO、R系列設備和基于PXI的NI FlexRIO，具有強大的浮點處理器、可重配置FPGA以及模塊化I/O。所有的NI RIO硬件組件都可使用LabVIEW進行編程，工程師可以針對I/O快速創建自定義定時、信號處理和控制，而無需使用底層硬件描述語言或硬件板卡設計。

　　
??????? 福祿克網絡最新MultiFiber Pro削減95%的光纖主干的測試時間

　　福祿克網絡七月發布了最新的MultiFiberPro光功率及光源測試儀—業界第一款多路光纖測試儀：同時測試12路光纖，將光纖測試時間降低95%1。MPO多路光纖測試儀可用于測試10Gbps，40 Gbps及100 Gbps數據中心的光纖鏈路—數據中心目前最快達到的光纖鏈路。

　　在今天的市場，大部分的光纖測試儀建立及測試每根（12根）光纖鏈路大約花費6.5分鐘。2而這款多路光纖測試儀將每條光纖鏈路的測試時間降低至20秒（14秒設置，6秒測試）。3對一個有著1600條光纖鏈路的數據中心4，采用MultiFiberPro測試儀能夠節約155個小時/人力，約17000美金的測試時間及成本（假設每小時/人力成本為55美金）5。

　　“隨著40Gbps數據中心的發展，預期到2016年增長175%，6對我們很重要的是提供給客戶一個更便捷和經濟的多路光纖測試方案”JasonWilbur—福祿克網絡DCI事業部的副總裁如是說。“這種需求是伴隨著多路光纖在安裝和傳輸的過程中存在被損壞、污染的可能性產生的，因此，業界最佳的實踐表明驗證鏈路性能是保證數據中心性能的一項關鍵步驟。”

　　這款多路光纖測試儀有以下特性：

　　自動掃描和測試MPO連接器中的所有光纖

　　使用內置的極性驗證功能確保MPO光纖主干線端對端連接的正確性

　　板載MPO連接器消除了測試光纖主干線時使用扇形跳線的需求

　　用一個界面簡單顯示所有12光纖，輕松解讀測試結果

　　使用深入查看單條光纖測試結果的功能排除MPO鏈路的故障

　　遮蔽式MPO連接器，無需外配防塵蓋

　　與LinkWare7軟件配合無縫管理測試結果及生成報告

　　
??????? 力科推出高采樣率超寬屏示波器

　　據美國時間7月3日報道：力科（LeCroy）公司于當日推出了WaveAce示波器系列的最新兩款產品WaveAce 1000和2000。WaveAce 1000示波器采樣率高達1 GS/s，40至100 兆赫下雙通道記憶可達2 Mpts;而WaveAce 2000示波器采樣率高達2 GS/s，70 至 300兆赫下雙通道及四通道記憶可達24kpts。

　　據了解，所有最新WaveAce示波器均配置了7英寸超寬顯示屏，以及如32自動測量、波形數學能力、通過/失敗測試、大內部存儲、遠程控制和波形記錄儀等強大的調試工具。邏輯分析儀和波形發生器的結合提供了擴大調試和測試功能。

　　另據了解，成立于上世紀中葉的LeCroy是一家專業生產示波器的公司。旗下生產有數字示波器、SDA系列數字示波器、混合信號示波器、模塊化儀器、任意波形發生器。力科示波器正被全球各行各業廣泛使用，包括工業電子、汽車、半導體和電信等

　　特性

　　· 采樣率高達 2 GS/s

　　· 每通道 1 Mpts 存儲器，隔行掃描時為 2 Mpt

　　· 所有型號均配有 7“ 彩色顯示屏

　　· 32 種自動測量· 多語言用戶界面和上下文相關幫助

　　· 超大的內部波形和設置存儲器

　　· 可連接打印機、存儲器棒和 PC 遠程控制設備的 USB 接口

　　
??????? 日本日置最新發售FT6380鉗形接地電阻測試儀，適用于多重接地電阻測量。

　　日置推出的適用于多重接地電阻測量的FT6380鉗形接地電阻測試儀，專為有高要求多重接地電阻測量的中國客戶而生產。

　　應用了小尺寸鉗式傳感器，使FT6380能夠在狹小空間使用中靈活自如。

　　需要接地電阻測量

　　“接地”通常指為了徹底消除潛在的危險，而將電氣設備與地面連接的測量方式。電氣設備出于安全的原因必須接地，因為如果不接地在發生故障或墜落時可能引起觸電。

　　公用事業和服務承包商需要接地電阻測量，以驗證給定設備是否已被可靠的接地。雖然接地最理想的狀態是消除任何潛在的危險，但是一個潛在的危險實際上存在于接地裝置和地面之間。這個事實表明電阻的存在不容忽視，這就是所謂的接地電阻。它絕對是至關重要的，我們測量接地電阻是為了確定潛在危險是否達到最小化，確保達到最安全的狀態。

　　高級特性

　　1. 小巧的鉗式傳感器為狹小空間的測量帶來極大的方便

　　到目前為止，其他制造商生產的接地電阻測試儀的共同特點是儀器巨大，且有很大的鉗口，它們操作復雜，且很難附著在地面線纜上。為了應對小巧型傳感器的廣泛需求，日置研發出一種微小的僅20毫米寬的傳感器供兩臺儀器使用，使其可以安裝在狹小的空間測量地面線纜。這個傳感器的體積僅有市面上現有產品的一半。

　　2. 較大的傳感器手柄增強了工作性能

　　日置增大了傳感器的手柄，以致它可以被兩個指頭輕松打開，使它僅需要使用現有產品一半的力量就可以操作。

　　3. 低功耗擴展使用 FT6380和FT6381的功耗大致為同類競爭產品的一半，最大限度的提高工作效率，因為它們可以連續使用更長的時間。

　　4. 集成存儲2000個數據點

　　FT6380可以實地存儲2000個數據點（每個數據點包括接地電阻值和當前值）。

　　
?????? 吉時利發布專為高功率半導體測試優化的高電壓數字源表

　　先進電氣測試儀器與系統的世界級領導者吉時利儀器公司近日發布2657A高功率數字源表。2657A為吉時利2600A系列高速、精密源測量單元數字源表系列產品增加了高電壓功能。此系列儀器能幫助吉時利客戶分析范圍更寬的功率半導體器件和材料。2657A內建3，000V、180W源，支持以極低的成本向被測器件輸出5倍于最接近競爭系統的功率，并且，構建至2657A的精密、高速6位半測量引擎的1fA（飛安）電流測量分辨率滿足了下一代功率半導體器件的低漏電要求。

　　2657A專門做了這些優化：二極管、FETs和IGBTs等功率半導體器件的高壓測試應用以及氮化鎵（GaN）、碳化硅（SiC）等新材料及其它復合半導體材料和器件的特性分析。而且，2657A還適于高速瞬態分析以及在高達3000V的各種電子器件上進行故障測試和漏電測試。

　　類似于2600A系列的其它產品，2657A提供了極高的靈活性、四象限電壓和電流源/負載，外加精密電壓計和電流計。2657A在一個全機架機箱中整合了多種儀器功能：半導體特性分析儀、精密電源、真電流源、6位半DMM、任意波形發生器、電壓或電流脈沖發生器、電子負載和觸發控制器，而且通過吉時利的TSP-Link？技術完全可擴展至多通道、緊同步系統。與功率相對有限的同類競爭方案所不同的是，2657A的源或阱能力高達180W直流功率（±3，000V@20mA，±1500V@120mA）。而且，2657A具有1fA分辨率，甚至在輸出3000V高壓的同時還能快速、準確地進行亞皮安級電流測量。

　　數字化或集成測量模式

　　對于瞬態和穩態特性分析（包括快速變化的熱效應）而言，2657A可以選擇數字化測量模式或集成測量模式。每種模式由兩個獨立的模數轉換器（ADC）定義：一個用于電流，另一個用于電壓，這兩個ADC同步工作并在不犧牲測試吞吐量的前提下確保源回讀的準確性。數字化測量模式的18bit模數轉換器支持1毫秒每點的采樣，使用戶能同步采樣電壓和電流瞬時值。反之，競爭方案通常須對多個讀數取平均值后得出結果，所以競爭方案的瞬態特性分析速度不夠快。基于22bit模數轉換器且為整個2600A系列儀器所共有的集成測量模式，優化了2657A在需要最高測量準確度和分辨率應用中的操作，確保了下一代功率半導體器件常見的極低電流和極高電壓的高精密測量。

　　強大的測試開發工具

　　無需安裝軟件或使用吉時利基于LXI的I-V測試軟件工具TSPExpress編程就能實現基本的器件特性分析。用戶只需將PC連接至LXILAN端口并用任意支持Java的Web瀏覽器即能訪問TSPExpress。測試結果可以用圖形方式或列表方式查看，然后導出為電子表格應用的.csv文件。2657A提供創建測試序列的兩種附加工具：測試腳本生成器應用（用于創建、修改、調試、運行和管理TSP腳本）和基于IVI的LabVIEW？驅動程序（簡化了將2657A集成至LabVIEW測試序列）。測試腳本生成器應用的新調試功能使測試項目開發更方便并且更有成效。

　　ACS軟件基礎版也是元器件特性分析的一個選件。最新發布版具有的豐富特性便于分析高電壓和大電流元器件。已更新的附帶測量庫用于支持高壓2657A和大電流2651A高功率數字源表的直流和脈沖工作模式。通過測試大多數器件的輸入、輸出和傳輸特性，這些測量庫支持FETs、BJT、二極管、IGBTs等各種功率器件。一種特殊的“追蹤模式”用簡單滑動條實現對儀器電壓或電流輸出的實時控制。

　　靈活、準確度高的連接和探測方案

　　2657A能通過兼容現有高壓測試應用的標準安全高壓（SHV）同軸電纜連接至測試系統的其它儀器。但是，對于需要從測量儀器的小電流測量中實現性能最大化的應用而言，吉時利還提供了專門的高壓三軸（防漏電）的連接以最佳化2657A的測量準確度。

　　新型8010高功率器件測試夾具選件能連接高達3000V或100A的測試封裝高功率器件，可以更安全、更容易地配置包含高電壓2657A，一臺或兩臺大電流2651A測量儀器以及多達3臺低功率SMU儀器（其它2600A系列儀器或4200-SCS半導體特性分析系統）的器件測試系統。除了標準的香蕉頭跳線外，8010的后面板示波器和散熱探針端口簡化了DUT深入特性分析的系統集成。8010具有完整的安全互鎖功能。為防止在發生器件故障時損壞測量儀器，8010的集成保護電路防止2600A系列儀器的較低電壓輸入端口被2657A輸出的高壓損壞。而且，獨立保護模塊簡化了多臺SMU與第三方探測臺、元器件機械手或其它測試夾具的連接

??????
??????? 泰克公司推出全自動Thunderbolt發射端一致性測試解決方案

　　2012年7月2日 –全球示波器市場的領導廠商---泰克公司日前宣布，推出針對Thunderbolt技術的具有業內最快測試執行和“響應速度”（time to answer）的全自動發射端（Tx）一致性測試解決方案。另外泰克公司還推出了用于加快Thunderbolt接收端（Rx）測試任務的設置。

　　Thunderbolt是一種革命性的I/O技術，它在性能和靈活性上比當前I/O技術具有實質性的飛躍。它在一根電纜上提供了兩個10 Gbps雙向通道，并通過對PCI Express和DisplayPort協議的支持，簡化了最終用戶體驗。工程師在交付Thunderbolt技術的設計，并加快向消費者推出產品時面臨巨大時間壓力，泰克的測試工具能幫助他們將測試設置和運行時間最小化，同時提供對設計問題的深入洞察和分析能力。

　　使用泰克DSA70000系列示波器的新自動Thunderbolt發射端測試解決方案是業內首個提供被測設備（DUT）狀態控制并支持雙通道測試的解決方案。與一次只支持一個通道的解決方案相比，泰克解決方案顯著縮短了測試時間和提高了測試效率。在接收端側，泰克公司推出了12.5 Gbps BSA系列BERTscope誤碼率分析儀的詳細設置，來幫助實現更快和更一致的接收端側測試。

　　泰克Thunderbolt測試解決方案的另一個優勢——特別是對于物理層調試挑戰而言——是支持有界不相關抖動（BUJ）的隔離。這種抖動形式通常是由發生在相鄰高速通道（如Thunderbolt技術中所用的通道）上的串擾而造成的。其他抖動分解模型會錯誤地將BUJ置于隨機抖動中，使得設計人員難以隔離串擾問題。

　　憑借該Thunderbolt解決方案，泰克公司完善了其對包括DisplayPort和Dual Mode DisplayPort協議在內的顯示技術標準的深層支持。這使設計人員能夠使用相同的測試工具來確保多種顯示標準的互通性。

　　泰克公司高性能示波器總經理Brian Reich表示：“由于Thunderbolt技術實現了速度和與現有I/O技術兼容性的結合，我們將其視為十年一遇的突破性技術。自Thunderbolt技術問世以來，我們一直與英特爾公司保持緊密的合作關系，來開發廣泛的一流工具來幫助我們的客戶高效地將Thunderbolt產品推向市場。”

??????? 編輯觀點：作為一個工程師，在開發中利用自己積累的經驗解決碰到的問題是快捷有效的，但有時候一些比較復雜的問題是需要依靠精密的儀器進行逐步檢測的，因此高精度的測試測量儀器是不可或缺的重要工具，這也是美國國家儀器，安捷倫等大廠家崛起的原因，希望依靠著這些高科技儀器，我們的開發者能夠做出更多高質量，高技術的產品。

?
