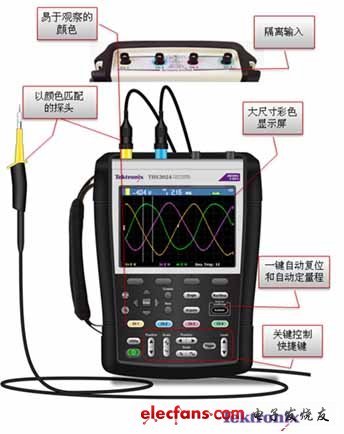

你能想象么，具有臺式產品性能級別的示波器已變得接近早前流行的PDA一般便攜了，而且續航時間可以媲美目前的超薄平板電腦!這不得不說是需要在現場和實驗室兩種環境中調試、安裝和維修復雜電子系統的工程師和技術人員的福音。圖1是泰克公司日前推出的THS3000系列手持示波器，外形“帥氣”，僅重4.8磅(2.2公斤)，電池續航時間長達7小時(環保型可回收的鋰離子電池)，而且堅固耐用，更可實現臺式儀器的性能和功能以及測量準確性和精確度，可謂內涵豐富。

?

　　圖1：適用于實驗室和現場環境的電池供電手持式示波器THS3000系列。

　　對于許多工業領域的供電、輸配電或高效電能轉換應用，特別是新興的新能源汽車、智能電網或光伏或風電的并網等新興電力電子應用場合，工程師常常需要同時測量高電壓、大電流信號以及模擬和數字控制信號，這些測量不僅發生在實驗室中，而且也需要在環境更惡劣的現場進行。“這些應用場合，其設備體積往往比較大，因而，除了實驗室研發之外，還有到現場調適和測量測試的需求。而現場環境沒有實驗室的工作條件那么好，可能粉塵、光照等各方面都相對較差。以前臺式儀器大多專門為實驗室應用設計，因此面對工程師對現場測試方面的需求，我們推出了全新的手持式示波器產品。”泰克公司行業開發經理焦保春表示。

　　他還介紹了上述應用開發一般需要進行如下的設計驗證：1.測量浮動和隔離信號;2. 調試數字控制和模擬電路;3.為功率電子賦予特性;4.捕獲單次和間歇性事件;5.測量信號失真和頻譜內容;6.從實驗室傳輸?shù)綄?shí)驗室和從實驗室傳輸?shù)浆F(xiàn)場;7.通過/失敗模板測試和數據記錄等。

　　進行高電壓和大電流測試同時要注意的一個關鍵事項是要最大限度地減小使用人員的操作危險，因此需要隔離式輸入來安全和準確地測量與大地隔離的信號。而對于現場測試測量，還要克服照明條件差、沒有交流電等惡劣條件，完成測量具有不同基準點或不以大地為基準點的信號，并在實驗室和現場測量結果之間建立關聯等。THS3000提供了高性能和易用性的完美結合，加之緊湊、堅固的機身設計，以及提供高規格防護等級的隔離輸入，能夠很好地滿足以上市場要求。

　　隔離性能是重中之重

　　THS3000系列產品型號分為帶寬100 MHz、最大采樣率2.5 GS/s和200 MHZ、5 GS/s兩種，性能達到同類最佳。具備四個隔離通道，每通道10,000個樣點的記錄長度使用戶能夠以高采樣率捕獲大量信號信息，從而清楚地看到信號細節，快速發現信號異常。THS3000示波器上的各個通道與機身接地以及各通道相互之間是隔離的。另外，用于數據存儲、儀器設置和PC通信的外部USB輸入也是隔離的。這讓用戶能夠安全地使用隨附的10X探頭進行電壓高達300 VRMSCAT III的浮動測量，或使用可選探頭進行電壓高達1000 VRMSCAT II的浮動測量。該儀器具有600 VRMSCAT III 防護等級的輸入(BNC連接器至大地)，以保證安全的高壓測量。

?

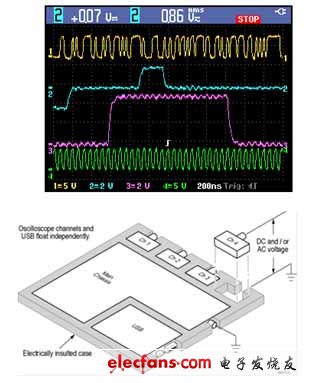

　　圖2：THS3000系列的4個 通道相互之間以及與底座電氣隔離。
