MT-ZigBee硬件平臺的設計

0 引 言
??? ZigBee技術是一種具有統一技術標準的短距離、低速率的無線通信技術，其物理層和媒體訪問控制層協議為IEEE 802．15．4協議標準，網絡層由ZigBee技術聯盟制定，應用層的開發根據用戶的實際應用需求，對其進行開發設計。
??? 在設計開發ZigBee協議之前必須要有相應硬件平臺的支撐，這里為ZigBee協議棧的實現提供了相應的硬件平臺設計。在此主要介紹了MT-ZigBee硬件平臺的設計與各硬件模塊的測試。硬件平臺的設計主要包括硬件平臺的選型、ZigBee控制電路的硬件設計和ZigBee射頻電路部分的硬件設計；硬件平臺的測試主要包括各個硬件模塊的測試。

1 ZigBee硬件方案
??? 在ZigBee技術聯盟中，F(xiàn)reescale，TI，Chipeon，Philips等公司都是ZigBee標準制訂的先驅。在射頻收發芯片方面，主要有Freeseale公司的MC13192，MC13193和Chipeon公司的CC2420，CC2430所提供的兩大解決方案。下面簡單比對這兩種可選的硬件開發方案。
??? Freescale公司面向ZigBee技術推出了完整的硬件解決方案，其中主要包括MC13192，MC13193射頻(Radio Frequenee，RF)收發芯片；與RF端相配套的低功耗HCS08核MCU；相關的傳感器等。MC13192，MC13193是符合IEEE 802．15．4標準的射頻數據調制解調器，它工作在2．4 GHz頻段下，與MCU通過標準的4線SPI接口通信，采用16個射頻通道，數據速率為250 Kb／s。與HCS08核MCU配套使用，可提供低成本、低功耗、經濟高效的ZigBee硬件平臺方案。挪威半導體公司Chipcon推出的CC2430射頻芯片是全球首顆符合ZigBee技術標準的2．4 GHz射頻芯片，它沿用了CC2420的架構。CC2430兼容IEEE802．15．4標準，具有8051核的無線單片機。其在單芯片上集成了ZigBee RF前端、存儲器和微控制器。另外，CC2430內部還包含了模／數轉換器(ADC)、定時器、AES-128協處理器、看門狗、32 kHz晶振時鐘、上電復位電路、掉電檢測電路以及21個可編程I／O接口。由于Freescale公司提供了詳細的芯片手冊、參考設計、布線設計等文檔說明，為硬件平臺的搭建提供了良好的開發環境。這里在現有的ZigBee硬件方案中選擇了Freescale公司提供的解決方案：MC9S08GB60和MC13192；并以此方案為背景設計開發了MT-ZigBee硬件平臺。

2 MT-ZigBee硬件平臺設計
??? MT-ZigBee硬件平臺的設計，主要包括硬件平臺的選型，ZigBee控制電路的硬件設計和ZigBee射頻電路部分的硬件設計。
2．1 硬件選型
??? (1)主控MCU的選取。從芯片內部集成功能模塊、RAM和FLASH的存儲容量、芯片和開發環境的熟悉程度等方面考慮，本文選擇了Freescale公司生產的S08系列的8位MC9S08GB60(以下簡稱GB60)作為平臺的主控芯片。HCS08核，最高總線頻率可達40 MHz；它內部具有64 KB的FLASH和4 KB的RAM存儲空間；內部集成了1個SPI模塊，適合與MC13192的通信；2個SCI模塊，方便與PC通信；具有背景調試模塊．能利用單線對HCS08核的系列MCU進行方便地寫入和調試，加快開發的速度并大大降低了調試的難度。
??? (2)物理層芯片的選取。為了設計出低成本、低功耗、經濟高效的ZigBee硬件平臺．這里選擇了與HCS08核MCU配套使用的MC13192芯片作為Zig-Bee物理層芯片。MC13192是Freescale公司于2005年推出的工作在2．4 GHz頻率下短距離，低功率，工業、科學和醫療(ISM)的無線數據收發器。MC13192與MCU的接口簡單，只需四線的SPI，1個IRQ中斷請求線和3個控制線。
2．2 MT-ZigBee硬件平臺設計

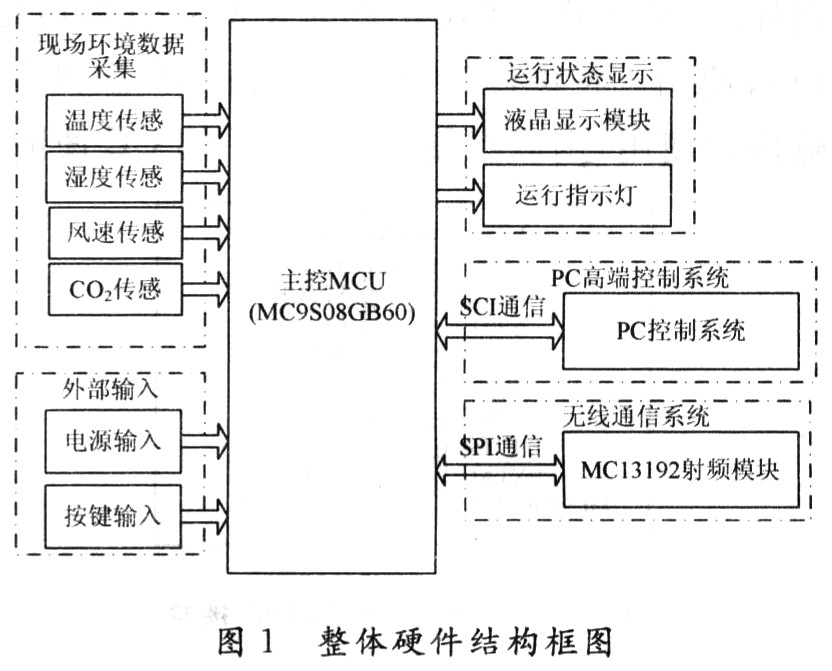

??? MT-ZigBee硬件平臺主要包括主控MCU支撐模塊；外部輸入部分有電源輸入模塊和按鍵輸入；MC13192無線射頻通信模塊；SCI串行通信模塊；運行狀態顯示模塊和現場數據采集模塊，整體的硬件框圖如圖1所示。其中按鍵輸入、SCI串行通信模塊、液晶及運行指示燈模塊設計比較簡單，由于篇幅問題，不再敘述。下面重點介紹電源輸入模塊、MCU支撐模塊、GB60與MC13192接口電路和MC13192無線射頻通信模塊的硬件設計。

2．2．1 電源輸入模塊

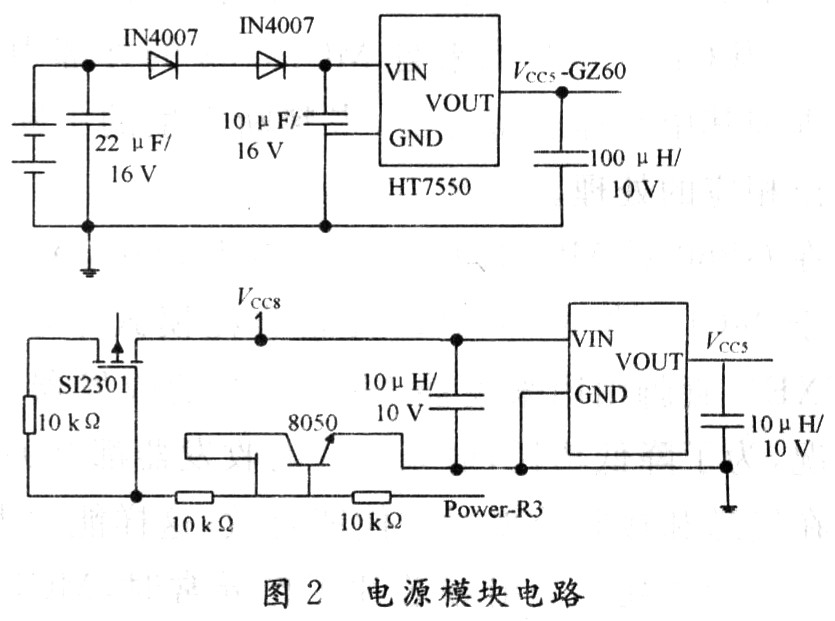

??? 無線傳感器網絡主要用于采集現場數據，再進行相應控制。設備均安放在采集現場，考慮到便于攜帶、安裝，供電電源采用1節9 V的干電池。在硬件電路上電源分為兩路：一路是單獨供給主控芯片GB60的電源；另一路是供給LCD、MC13192、SCI、按鍵和測試小燈等所有外圍模塊的電源。具體電源電路如圖2所示。

??? 在電源電路中，主控芯片電源在任何情況下都是存在的．這樣保證任何情況下GB60都是工作的；外圍模塊電源受到主控芯片控制，GB60通過MOS管來控制外圍模塊電源：當系統正常工作時，GB60允許外圍模塊電源上電；當系統進入低功耗狀態時，GB60切斷外圍模塊電源．這樣整個系統只有主控芯片有供電，主控芯片再進入低功耗模式(Stop Mode)，這樣就更好地實現了整個系統的低功耗。注意，在切斷外圍模塊電源時，不能直接使用一般的三極管，這樣進入低功耗狀態后外圍模塊仍然有較大的電流消耗，應該使用電流截止性能好的MOS管(如：SI2301)來實現。
2．2．2 GB60與MC13192接口電路設計

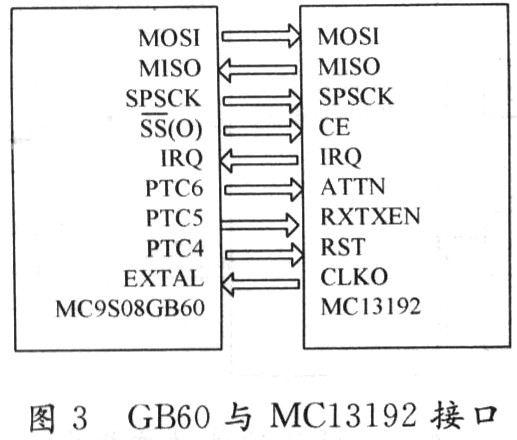

??? GB60與MC13192的接口電路如圖3所示。GB60與MC13192主要有9個連接接口：4根SPI通信接口、IRQ中斷接口、3根MC13192的控制口和MC13192時鐘輸出引腳。其中對于4線SPI，根據參考手冊指出，當作為SPI主機方式，同時SPI狀態與控制寄存器的模式錯誤標志(MODF)有效并置為1時，引腳可單獨作為I／O口使用。在該設計中GB60為SPI主機方，直接作為輸出口使用，用以控制MC13192的CE使能信號。

G1360對MC13192上的寄存器、片上RAM讀取和寫入時都是通過標準的4線SPI接口來實現的。通信時，MC13192只能作為從機，因此對于MCU而言，MOSI線是發送數據線，而MISO線是接收數據線，SPI的同步時鐘由GB60在SPSCK管腳上給出，連接到MC13192的SPICLK上。
??? MC13192的IRQ管腳連接到GB60的IRQ管腳上，MC13192上產生的所有中斷事件直接反映給GB60。當GB60接收到來自MC13192的外部中斷時，還要查詢其中斷標志寄存器，來判斷產生的中斷事件，并作出相應的處理。
??? 在GB60對MC13192的3個控制口中，ATTN管腳用于MCU、將MC13192從低功耗模式下喚醒，而RXTXEN管腳則用來使能MC13192的收發器。在通常情況，為了降低功耗，射頻芯片的收發器都是關閉的，只有在發送和接收數據時才使能有效，這樣能大大降低射頻芯片的功耗。當射頻芯片工作異常時，MCU也可以通過RST管腳來硬件復位MC13192。
??? MC13192的時鐘輸出引腳CLKO直接與GB60的EXTAL引腳相連接，從而GB60不再需要外部晶振電路的支持，直接采用來自MC13192的時鐘源即可。該時鐘源是可編程的，能夠提供8種不同的時鐘頻率：16 MHz，8 MHz，4 MHz，2 MHz，1 MHz，62．5kHz，32．768 kHz和16．393 kHz。
2．2．3 MC13192無線射頻通信模塊設計
??? 射頻電路的設計是硬件設計中最為復雜的部分。這一部分對PCB的材質、電阻電容的精度、電路的走線等都有很高的要求，其參數選擇的好壞直接影響到射頻電路的質量。
??? 射頻電路的設計是參考Freescale，Microchip等公司給出的參考樣例進行設計開發的。

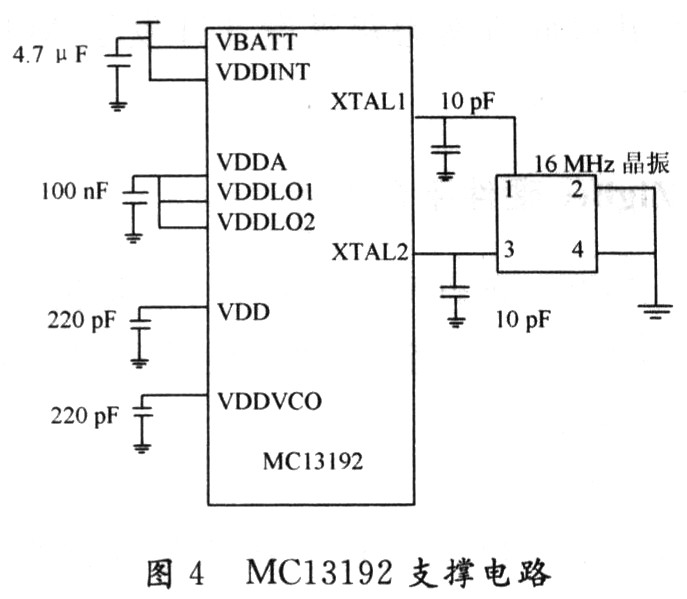

??? (1)MC13192支撐電路的設計。MC13192的支撐電路包括電源電路，濾波電路和晶振電路，其邏輯連接如圖4所示。VBATT和VDDINT是電源輸入引腳，MC13192的正常工作電壓為2．0～3．6 V，必須接一個4．7μF的穩壓電容。VDDA，VDDL01和VDDL02為經過整流的模擬電壓，必須旁接一個100 nF的濾波電容。VDD為經過內部整流的數字電壓，旁接一個220 pF的濾波電容。VDDVCO為VCO電路供電，同樣必須旁接一個220 pF的電容。XTAL1和XTAL2外接16 MHz的專用于2．4 GHz射頻電路的晶振，其旁路電容為1O pF。

??? (2)天線電路的設計。用于2．4 GHz射頻電路的天線有3種類型：外接直立天線、PCB天線和片式天線。外接直立天線的性能最好，但體積過大，只能用于對體積無要求的場合；片式天線采用集成電路來實現，性能一般，而且很難根據實際調整性能；PCB天線具有體積優勢，但是對設計和PCB布線要求高，在無線傳感器網絡的硬件平臺上應用最多。

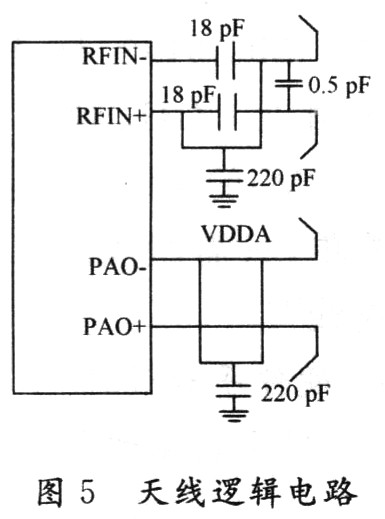

??? 圖5為天線電路的原理圖。RFIN-和RFIN+為接收通道，2個18 pF的電容過濾掉高頻干擾信號，而0．5 pF的電容能防止共扼干擾。PAO-和PAO+為發送通道，這兩個管腳和VDDA連在一起，給發送通道提供必要的能量。

3 MIT-ZigBee硬件平臺的模塊測試
??? 在完成硬件電路設計后，必須對各模塊的硬件電路進行測試，以保證硬件電路的可靠性。對于整塊的硬件電路，應該按模塊分別焊接、調試，并逐模塊調試通過后再聯合起來一起調試。在硬件PCB設計時需要預留出一定的測試節點，以便以后測量使用。
??? MT-ZigBee主要模塊的基本測試流程如下：
??? (1)電源模塊測試。在空的PCB電路板上首先將電源模塊的相關元器件焊接好，上電后直接利用萬用表測量電源的輸出點，看是否得到要求的電壓值，以保證其他模塊能正常工作。
??? (2)微控制器部分測試。當電源模塊工作正常后，就需要測試GB60是否正常工作。對于MCU的測試主要就是通過BDM燒寫器與GB60通信，看是否能進行正常的擦除與寫入操作。若無法正常工作，則首先就應該仔細核對MCU支撐電路及電阻、電容的值是否正確，特別是晶振電路部分。GB60含有4 MHz的內部時鐘源，且外圍電路很少，所以比較容易調試通過。
??? (3)MC13192模塊測試。對于MC13192射頻模塊的測試，主要是通過讀寫其內部的寄存器和緩沖區來進行測試的。
??? (4)其他外圍模塊測試。串行通信(SCI)是通過PC實現基本的收發；測試小燈模塊，主要通過MCU將相應的I／O口置不同的值，看是否能點亮對應的小燈；測試液晶LCD模塊，看是否在液晶上顯示指定的字符。

4 結 語
??? 這里主要為ZigBee協議棧的實現提供了相應的硬件平臺設計。在MT-ZigBee平臺硬件芯片選型的基礎上，給出硬件平臺的整體框架，闡述了硬件平臺電源電路、GB60與MC13192接口電路和MC13192射頻模塊的詳細設計。最后，還對MT-ZigBee硬件平臺進行了各個模塊的測試。由于篇幅有限，實現ZigBee技術相關的底層協議棧設計和具體驗證協議?？捎眯缘膽脤嵗诖酥袥]有介紹。
