如圖是傳統的設計方法，在最后測試之前，沒有做任何的處理，基本都是依靠設計者的經驗來完成的。在對樣機測試檢驗時才可以查找到問題，確定問題原因。為了解決問題，很可能又要從頭開始設計一遍。無論是從開發周期還是開發成本上看，這種主要依賴設計者經驗的方法不能滿足現代產品開發的要求，更不能適應現代高速電路高復雜性的設計。所以必須借助先進的設計工具來定性、定量的分析，控制設計流程。

　　隨著信息寬帶化和高速化的發展，以前的低速PCB已完全不能滿足日益增長信息化發展的需要，人們對通信需求的不斷提高，要求信號的傳輸和處理的速度越來越快，相應的高速PCB的應用也越來越廣，設計也越來越復雜。高速電路有兩個方面的含義，一是頻率高，通常認為數字電路的頻率達到或是超過45MHZ至50MHZ，而且工作在這個頻率之上的電路已經占到了整個系統的三分之一，就稱為高速電路;二是從信號的上升與下降時間考慮，當信號的上升時小于6倍信號傳輸延時時即認為信號是高速信號，此時考慮的與信號的具體頻率無關.高速PCB的出現將對硬件人員提出更高的要求，僅僅依靠自己的經驗去布線，會顧此失彼，造成研發周期過長，浪費財力物力，生產出來的產品不穩定。

　　高速電路設計在現代電路設計中所占的比例越來越大，設計難度也越來越高，它的解決不僅需要高速器件，更需要設計者的智慧和仔細的工作，必須認真研究分析具體情況，解決存在的高速電路問題.一般說來主要包括三方面的設計：信號完整性設計、電磁兼容設計、電源完整性設計.

　　在電子系統與電路全面進入1GHz以上的高速高頻設計領域的今天，在實現VLSI芯片、PCB和系統設計功能的前提下具有性能屬性的信號完整性問題已經成為電子設計的一個瓶頸。從廣義上講，信號完整性指的是在高速產品中有互連線引起的所有問題，它主要研究互連線與數字信號的電壓電流波形相互作用時其電氣特性參數如何影響產品的性能。

　　傳統的設計方法在制作的過程中沒有仿真軟件來考慮信號完整性問題，產品首次成功是很難的，降低了生產效率。只有在設計過程中融入信號完整性分析，才能做到產品在上市時間和性能方面占優勢。對于高速PCB設計者來說，熟悉信號完整性問題機理理論知識、熟練掌握信號完整性分析方法、靈活設計信號完整性問題的解決方案是很重要的，因為只有這樣才能成為21世紀信息高速化的成功硬件工程師。

　　信號完整性的研究還是一個不成熟的領域，很多問題只能做定性分析，為此，在設計過程中首先要盡量應用已經成熟的工程經驗;其次是要對產品的性能做出預測和評估以及仿真。在設計過程中可以不斷積累分析能力，不斷創新解決信號完整性的方法，利用仿真工具可以得到檢驗。

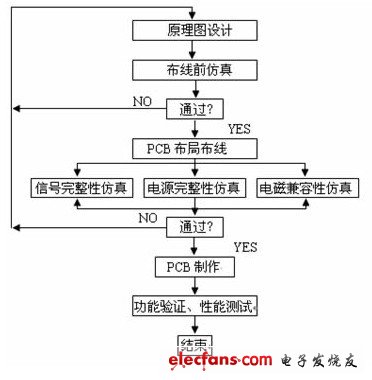

　　現在越來越多的高速設計是采用一種有利于加快開發周期的更有效的方法。先是建立一套滿足設計性能指標的物理設計規擇，通過這些規則來限制PCB布局布線。在器件安裝之前，先進行仿真設計。在這種虛擬測試中，設計者可以對比設計指標來評估性能。而這些關鍵的前提因素是要建立一套針對性能指標的物理設計規則，而規則的基礎又是建立在基于模型的仿真分析和準確預測電氣特性之上的，所以不同階段的仿真分析顯得非常重要。

　　Cadence公司針對PCB SI發布一個功能非常實用的高速電路設計及信號完整性分析的工具選件——Allegro PCB，利用這個仿真軟件能夠根據疊層的排序，PCB的介電常數，介質的厚度，信號層所處的位置以及線寬等等來判斷某一PCB線條是否屬于微帶線、帶狀線、寬帶耦合帶狀線，并且根據不同的計算公式自動計算出信號線的阻抗以及信號線的反射、串擾、電磁干擾等等，從而可以對布線進行約束以保證PCB的信號完整性。
