1．實驗任務
　　如圖所示：在P1.0端口上接一個發光二極管L1，使L1在不停地一亮一滅，一亮一滅的時間間隔為0.2秒。

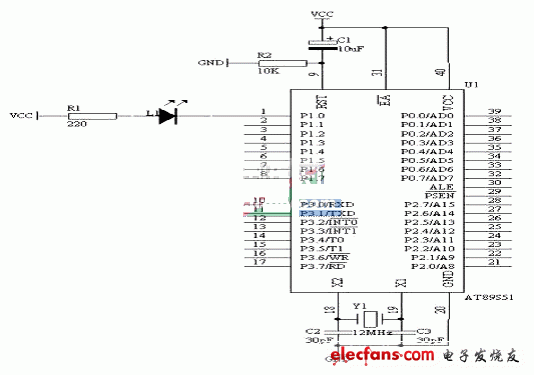

2．電路原理圖

　　　　　　　　　　　　　　　　　　　　　　　　

3．系統板上硬件連線
　　把“單片機系統”區域中的P1.0端口用導線連接到“八路發光二極管指示模塊”區域中的L1端口上。
4．程序設計內容
（1）．延時程序的設計方法
　　作為單片機的指令的執行的時間是很短，數量大微秒級，因此，我們要求的閃爍時間間隔為0.2秒，相對于微秒來說，相差太大，所以我們在執行某一指令時，插入延時程序，來達到我們的要求，但這樣的延時程序是如何設計呢？下面具體介紹其原理：
　　如圖4.1.1所示的石英晶體為12MHz，因此，1個機器周期為1微秒
　　　　　　　　　　　　　機器周期? ? ? 微秒
MOV R6,#20　　　　　　　　2個? ? ? ? 　2
?D1:? ? ? ? MOV R7,#248?　　　2個? ? ? ? 　2　　　　　　　2＋2×248＝498　20×
? ? ? ? ? ? ? DJNZ R7,$?　　　　2個? ? ? ? 　2×248　　　　　　　　　　　　 (498
? ? ? ? ? ? ? DJNZ R6,D1?　　　2個　　　2×20＝40　　　　　　　　　　　10002?
　　因此，上面的延時程序時間為10.002ms。
　　由以上可知，當R6＝10、R7＝248時，延時5ms，R6＝20、R7＝248時，延時10ms,以此為基本的計時單位。如本實驗要求0.2秒＝200ms，10ms×R5＝200ms，則R5＝20，延時子程序如下：?
DELAY:? ? ? ? ? MOV R5,#20?
D1:? ? ? ? ? ? MOV R6,#20?
D2:? ? ? ? ? ? MOV R7,#248?
? ? ? ? ? ? ? ? DJNZ R7,$?
? ? ? ? ? ? ? ? DJNZ R6,D2?
? ? ? ? ? ? ? ? DJNZ R5,D1?
? ? ? ? ? ? RET?
（2）．? 輸出控制
　　如圖1所示，當P1.0端口輸出高電平，即P1.0＝1時，根據發光二極管的單向?qū)щ娦钥芍?，這時發光二極管L1熄滅；當P1.0端口輸出低電平，即P1.0＝0時，發光二極管L1亮；我們可以使用SETB　P1.0指令使P1.0端口輸出高電平，使用CLR　P1.0指令使P1.0端口輸出低電平。
5．?程序框圖(略)

6．匯編源程序
? ? ? ? ? ? ? ? ? ? ? ? ? ? ORG 0?
START:? ? ? ? ? ? ? CLR P1.0?
? ? ? ? ? ? ? ? ? ? ? ? ? ? LCALL DELAY?
? ? ? ? ? ? ? ? ? ? ? ? ? ? SETB P1.0?
? ? ? ? ? ? ? ? ? ? ? ? ? ? LCALL DELAY?
? ? ? ? ? ? ? ? ? ? ? ? ? ? LJMP START?
DELAY:? ? ? ? ? ? ? MOV R5,#20? ? ? ? ? ? ? ? ? ? ? ? ;延時子程序，延時0.2秒?
D1:? ? ? ? ? ? ? ? ? ? ? MOV R6,#20?
D2:? ? ? ? ? ? ? ? ? ? ? MOV R7,#248?
? ? ? ? ? ? ? ? ? ? ? ? ? ? DJNZ R7,$?
? ? ? ? ? ? ? ? ? ? ? ? ? ? DJNZ R6,D2?
? ? ? ? ? ? ? ? ? ? ? ? ? ? DJNZ R5,D1?
? ? ? ? ? ? ? ? ? ? ? ? ? ? RET?
? ? ? ? ? ? ? ? ? ? ? ? ? ? END?
?7．C語言源程序?
#include?
sbit L1=P1^0;?
void delay02s(void)? ? ? ? ? ? ? //延時0.2秒子程序?
{?
? unsigned char i,j,k;?
? for(i=20;i>0;i--)?
? for(j=20;j>0;j--)?
? for(k=248;k>0;k--);?
}?
void main(void)?
{?
? while(1)?
? ? {?
? ? ? L1=0;?
? ? ? delay02s();?
? ? ? L1=1;?
? ? ? delay02s();?
? ? }?
}
