智能低壓電動機保護器品種及選型方法(3)
2011年08月19日 13:07 作者：賈飛旭 用戶評論（0）
關鍵字：
|
技術參數
|
技術指標
|
|
|
保護器輔助電源
|
AC85V-265V/DC100V-350V，功耗5VA
|
|
|
電機額定工作電壓
|
AC380V/AC660V，50Hz
|
|
|
電動機額定工作電流
|
1.6A(0.4A-1.6A)
|
采用小型專用
電流互感器
|
|
6.3A（1.6A-6.3A）
|
||
|
25A（6.3A-25A）
|
||
|
100A（25A-100A）
|
||
|
250A（63A-250A）
|
采用專用電流互感器
|
|
|
800A（250A-800A）
|
||
|
繼電器輸出觸點，額定負載容量
|
4路，AC250V，3A；DC30V，3A
|
|
|
開關量輸入
|
12路，光耦隔離
|
|
|
通訊
|
RS485 Modbus協議
|
|
|
SOE事件記錄容量
|
8個事件記錄
|
|
5.2.3 外形及尺寸

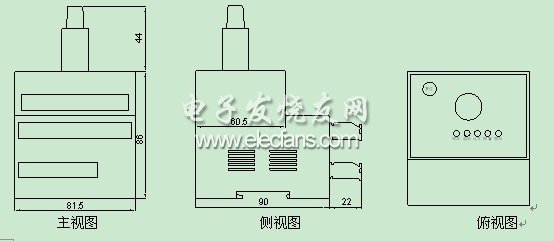

l 主體模塊

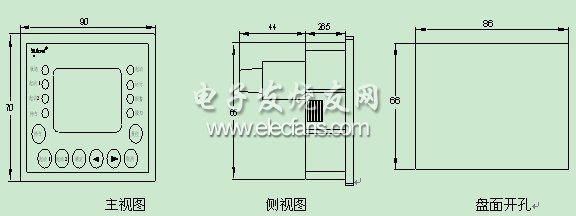

l 顯示單元
l 互感器
同ARD2互感器部分

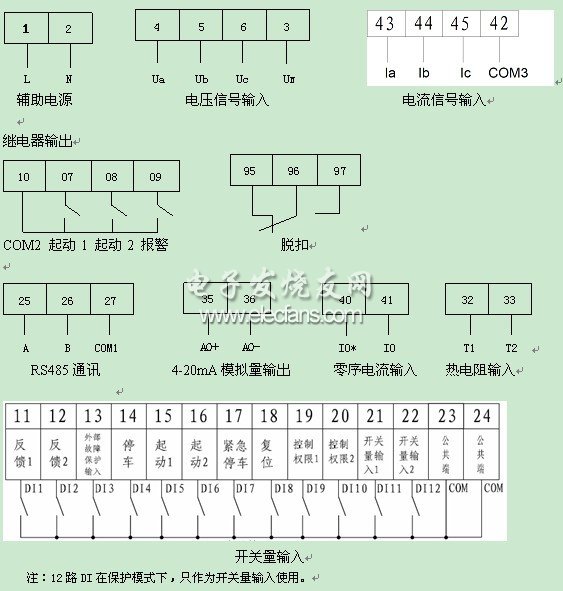

5.2.4 接線端子
5.3 ARD3系列智能電動機保護器
5.3.1 功能
ARD3智能電動機保護器（以下簡稱ARD3），適用于額定電壓至AC 690V、額定電流至AC 800A、額定頻率為50/60Hz的電動機。產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。
ARD3采用模塊化的產品結構形式，包括主體（保護控制功能模塊）、互感器檢測模塊、遠程顯示模塊。根據需要選配ARD3的功能模塊或附件，與接觸器、電動機起動器等電器元件構成電動機控制保護單元，有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。
u 額定電流
|
電動機額定功率(kW)
|
電動機額定
電流(A)
|
選配保護器
額定電流
|
整定電流范圍(A)
|
|
電動機額定
功率(kW)
|
電動機額定
電流(A)
|
選配保護器額定電流
|
整定電流范圍(A)
|
|
0.12
|
0.42
|
2
|
0.40-2.00
|
30
|
57
|
100
|
25-100
|
|
|
0.37
|
1
|
2
|
0.40-2.00
|
37
|
69
|
100
|
25-100
|
|
|
0.55
|
1.5
|
2
|
0.40-2.00
|
45
|
81
|
100
|
25-100
|
|
|
0.75
|
2
|
6.3
|
1.6-6.3
|
55
|
100
|
100
|
25-100
|
|
|
1.1
|
2.5
|
6.3
|
1.6-6.3
|
75
|
135
|
250
|
63-250
|
|
|
2.2
|
5
|
6.3
|
1.6-6.3
|
90
|
165
|
250
|
63-250
|
|
|
3
|
6.5
|
25
|
6.3-25
|
110
|
200
|
250
|
63-250
|
|
|
5.5
|
11
|
25
|
6.3-25
|
132
|
240
|
250
|
63-250
|
|
|
7.5
|
14.8
|
25
|
6.3-25
|
160
|
285
|
800
|
250-800
|
|
|
11
|
21
|
25
|
6.3-25
|
200
|
352
|
800
|
250-800
|
|
|
15
|
28.5
|
100
|
25-100
|
220
|
388
|
800
|
250-800
|
|
|
18.5
|
35
|
100
|
25-100
|
250
|
437
|
800
|
250-800
|
|
|
22
|
42
|
100
|
25-100
|
/
|
/
|
/
|
/
|
注：表1數據適用于AC400V，50Hz，1500轉/分的四極鼠籠式電動機
u 起動方式
|
起動方式
|
代號
|
|
直接起動
|
A
|
|
雙向起動
|
B
|
|
雙速起動
|
F
|
|
電阻降壓起動
|
G
|
|
星/三角起動（兩繼電器）
|
H
|
|
保護方式
|
J
|
|
自耦變壓器（兩繼電器）
|
M
|
|
變頻器控制（需外配變頻起）
|
R
|
|
軟起動器控制（需外配軟起動器）
|
X
|
u 附加功能
|
附加功能
|
代號
|
|
通訊接口
|
C
|
|
剩余電流保護（漏電）
|
L
|
|
電壓功能（功率、功率因數）
|
U
|
|
溫度保護
|
T
|
|
4～20mA模擬量輸出
|
M
|
|
tE時間保護
|
tE
|
|
電能
|
EP
|
|
失壓重起（抗晃電）
|
SU（包括電壓、故障記錄功能）
|
|
故障記錄
|
SR
|
u 顯示方式
|
顯示方式
|
代號
|
|
分體中文液晶顯示，模塊尺寸為90×70，開孔86×66（單位mm）
|
90L
|
5.3.2 技術指標
|
技術參數
|
技術指標
|
|
|
保護器輔助電源
|
AC 85V~265V/DC 110V~350V/AC 380V±10%，功耗15VA
|
|
|
電機額定工作電壓
|
AC220V / 380V / 660V，50Hz / 60Hz
|
|
|
電動機額定工作電流
|
2（0.40A-2.00A）
|
采用小型專用電流互感器檢測模塊
|
|
6.3（1.6A-6.3A）
|
||
|
25（6.3A-25A）
|
||
|
100（25A-100A）
|
||
|
250（63A-250A）
|
采用外置電流互感器
|
|
|
800（250A-800A）
|
||
|
繼電器輸出觸點容量
|
阻性負載
|
AC250V、6A
|
|
感性負載
|
AC250V、2A
|
|
|
開關量輸入
|
干節點（內置DC24V）
|
|
|
通訊
|
RS485 Modbus-RTU協議
|
|
