1. 概述

　　霍爾效應是常用的傳感器感應技術之一，在汽車領域可以用于檢測速度，角度，位移等。其中速度檢測通常用差分式霍爾傳感器。

　　速度傳感器在設計時除需要滿足系統電氣要求外，還需要結合其實際使用環境如目標輪齒距，磁場強度，是否需要振動抑制算法，轉速范圍等。因此要設計好一款適合該系統應用的傳感器，采集目標輪信息是很有必要的。

　　本文介紹如何利用TLE491-5U產品特性進行目標輪信息采集，通過分析傳感器差分磁場信號，并結合傳感器算法來選擇適合應用的產品。

　　2. TLE4921-5U介紹

　　TLE4921-5U是基于霍爾原理的差分速度傳感器，具有高靈敏度以及優異的溫度穩定性和對稱的閾值以實現穩定的占空比，通過測量磁通量的變化來檢測目標輪的運動以及參考位置，可用于轉速測量如輪速，變速箱速度，曲軸速度等。

　　如圖1所示，TLE4921-5U主要由電源調整電路，霍爾探頭，差分放大器，偏差補償濾波器，施密特觸發器以及集電極開路輸出組成。

　　TLE4921-5U霍爾探頭之間距離2.5mm，差分霍爾探頭檢測到磁場變化并產生差分信號，差分信號包含直流信號以及交流信號，差分信號經過高通濾波器及外部電容處理后可以消除直流偏移分量，交流信號通過比較Bop和Brp來控制開漏極電路的開通和關閉。

　　圖1： TLE4921-5U系統框圖

　　如圖2是霍爾速度傳感器差分信號產生及處理示意圖，集成在芯片背面的磁鐵提供傳感器工作需要的恒定磁場，對于霍爾效應傳感器，常用的背磁磁性材料主要有NdFeB，SmCo等稀土材料。當兩個霍爾探頭檢測到相同磁場強度時，無論磁場強度強弱，其差值均為零，此時差分霍爾傳感器感應到的信號為零。當兩個霍爾探頭檢測到磁場變化時，便產生差分信號。差分信號幅值受差分磁場強度影響，差分磁場信號越強，則產生的差分信號越強，反之越弱。信號處理過程中，當差分信號超過ΔBrp時，集電極輸出電路關斷，此時輸出端被上拉電阻上拉至電源電壓，輸出為高電平。當差分信號小于ΔBop時，集電極輸出電路開路，此時由于集電極內阻遠遠低于上拉電阻，輸出端被拉低到地，輸出為低電平。

　　圖2：傳感器信號產生及處理

　　3．應用電路

　　前文已經談到在信號處理過程中，芯片內部集成的高通濾波器，利用外部電容，通過一個時間常數后將差分信號調整到零點。因此當TLE4921-5U作為速度傳感器使用時，外部濾波電容起到信號處理作用，電容異常將會影響到切換閾值，最終影響到數字輸出信號。當TLE4921-5U用于傳感器差分模擬量信號采集時，則不需要使用該濾波電容。

　　如圖3為TLE4921-5U用于采集傳感器差分信號的應用電路，管腳定義從左往右分別為電源，輸出，地以及參考電容端。傳感器1腳電源端和3腳地之間連接12V電源，2腳輸出端懸空，4腳參考電容端不接電容，示波器差分探頭連接參考電容端及地，用于測量差分信號。選擇阻抗大于10兆歐姆的差分探頭，同軸電纜盡量短，使用穩定可靠電源。

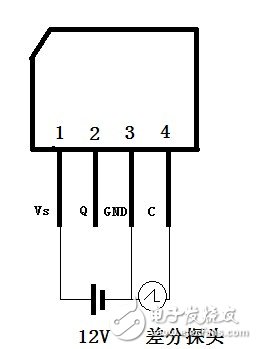

　　圖3：TLE492-5U測試電路

　　4．?dāng)?shù)據處理

　　如表1，標準的TLE4921-5U靈敏度為-5mV/mT，在零磁場或者差分磁場ΔB為零時，直流偏置電壓為2V。示波器測得的電壓正比于霍爾傳感器感應到的差分磁場強度，數據中包含直流分量和交流分量。因?yàn)閭鞲衅骰诓罘衷恚灾绷鞣至亢痛艌?chǎng)偏磁無關。只有交流信號才反應目標輪移動。

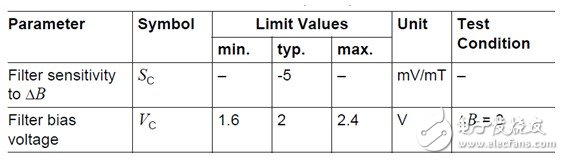

　　表1：TLE4921-5U 參數

　　測試時建議使用英飛凌標定好的TLE4921-5U，以保證芯片靈敏度及直流偏置電壓在標稱范圍，從而采集到較理想信號。測試時可以在不同溫度條件（如分成常溫，高溫和低溫）以及不同轉速下測試目標輪在不同氣隙下信號表現。為了便于分析同一目標輪在不同氣隙下表現，可將轉速臺架電機的觸發信號作為示波器信號采集的觸發信號，從而確保采樣信號都是從同一個起始點開始采集。信號采樣時盡量保證采樣到一個完整周期的目標輪信號，以確保信號準確性。

　　最后將采集到的信號從示波器中導出到表格中編輯，此時采集到的是差分霍爾電壓，并且包含直流信號和交流信號。處理數據時需要去除掉直流信號，并將交流霍爾電壓信號轉換成差分磁場信號。結合表1的參數，假設差分霍爾電壓為V，則差分磁場信號：

　　式 4-1

　　通過上述步驟，便可以采集到需要的差分磁場信號。通過分析差分磁場信號，我們能夠獲悉目標輪信息（如軸向跳動，齒距對信號影響，加工槽對信號影響等），不同氣隙下信號表現（如最大氣隙，最小氣隙表現等），信號干擾情況，差分磁場信號強度等。

　　5.參數解釋及磁滯算法介紹

　　在分析數據之前，先簡單介紹下幾個參數以及傳感器磁滯算法，以便更好理解傳感器并選擇合適產品。

　　5.1參數介紹

　　BPre-induction： 是指背磁磁鐵的磁場強度，在英飛凌規格書中，差分式霍爾傳感器可工作在磁場南極或者北極，其背磁磁場強度范圍在-500~500mT，傳感器工作在更大的磁場強度下不會造成傳感器的損壞，其背磁磁場強度會直接影響傳感器氣隙表現。

　　ΔBstatic：是指在零磁場強度或者均勻磁場強度下差分霍爾探頭感應到的差分磁場強度，對于英飛凌差分霍爾速度傳感器一般要求ΔBstatic 小于30mT，如圖7所示，傳感器芯片里兩個霍爾探頭距離為2.5mm（TLE4941PlusC為2.0mm以便更好適應較小齒距的輪速傳感器應用），應用時需滿足ΔBstatic=|Bp1-Bp2|<30mT。如果ΔBstatic大于30mT，可能造成輸出信號占空比不良。為了減小靜態差分磁場強度，對于背磁感應方式，傳感器設計時可在背磁和傳感器之間增加導磁片，這樣可以使得磁場分布更加均勻，從而減小兩個霍爾探頭之間靜態磁場強度差異。

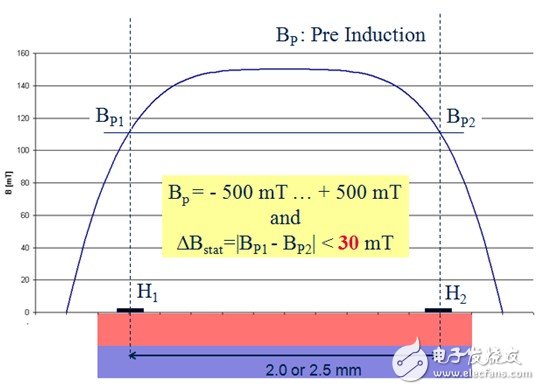

　　圖4：靜態差分磁場

　　ΔBlimit：是指?jìng)鞲衅鞴ぷ鲿r(shí)能夠正常輸出信號所需要滿足的最小差分磁場強度。信號在過零點切換時會產生寄生信號。為了抑制這些噪聲而不至于輸出錯誤信號，在信號過零點處增加一個2*ΔBlimit的磁滯帶，如圖5所示，在這磁滯帶內的信號都會被當做是噪聲而被抑制掉。

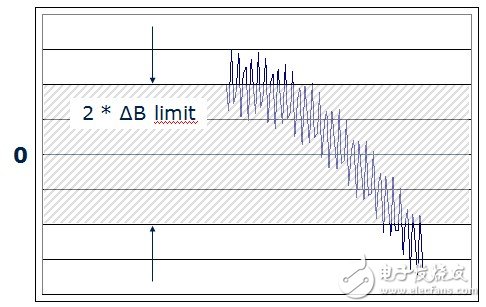

　　圖5：噪聲抑制

　　ΔBlimit， early startup：即傳感器啟動時能夠正常輸出信號所需要滿足的最小差分磁場強度。為了抑制傳感器啟動時由于振動等帶來的噪聲，英飛凌傳感器引入內部定義磁滯常數，稱之為DNC（Digital Noise Constant）。如圖6所示，傳感器啟動時由于振動造成一定噪聲干擾，當差分信號幅值小于DNC磁滯常數會被當做噪聲抑制掉。只有當差分磁場信號超過DNC磁滯時才會有信號輸出。

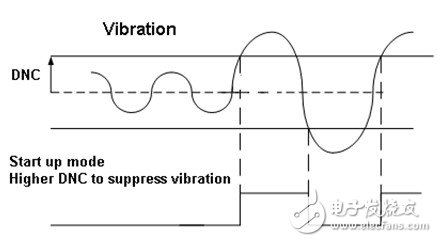

　　圖6：DNC磁滯概念

　　5.2磁滯概念

　　磁速傳感器在汽車上有不同應用，如輪速，變速箱速度，凸輪軸和曲軸速度及位置檢測等，其應用環境也不同。為了更好適應不同應用，獲得更好性能，英飛凌磁性傳感器提供靈活的磁滯算法，主要有四種磁滯算法： HF（Hidden Fixed），VF（Visible Fixed）， HA（Hidden Adaptive），VA（Visible Adaptive）。

　　所謂Hidden磁滯概念，即信號在過零點處切換。輸入信號幅度很容易受到空氣間隙變化的影響，而由于Hidden磁滯切換點在過零點處，從而可以避免受到信號幅度影響，所以Hidden磁滯算法可以獲得最佳的相位精度。

　　所謂Visible磁滯概念，即信號在額定磁滯帶上切換。對于齒距較長的目標輪，選用Visible磁滯算法，可以獲得比較穩定的輸出信號。

　　圖7是典型的60-2齒的凸輪軸應用，在目標輪長槽處，由于差分式霍爾傳感器兩個霍爾探頭檢測到的磁場強度一樣，因此會有很長一段差分磁場強度ΔB為0，在信號處理過程中，如果選用Hidden磁滯算法，容易導致輸出信號相位抖動。而選用Visible磁滯算法，輸出信號比較穩定。

　　圖7：Hidden 和 Visible磁滯比較

　　所謂Adaptive磁滯概念，即其磁滯水平受輸入信號幅度影響。選用Adaptive磁滯算法，一定程度上能夠起到振動抑制作用。

　　所謂Fixed磁滯概念，即磁滯水平為一定值。

　　6.數據分析及產品選型

　　將采集到的數據結合傳感器算法以及規格書中參數，便可以很容易地從英飛凌霍爾速度傳感器系列中選擇合適的產品。

　　英飛凌傳感器規格書中并沒有列出傳感器最大允許工作氣隙，這是因?yàn)樽畲蠊ぷ鳉庀稌?huì)受磁場強度，溫度，目標輪，轉速等因素影響。通過TLE4921-5U可以采集到差分磁場強度ΔB，當滿足差分磁場幅值ΔB>ΔBlimit（或者差分磁場峰峰值ΔB>2*ΔBlimit）時，傳感器才能夠輸出信號。也就是說當差分磁場幅值為ΔBlimit 時，此時目標輪到傳感器模塊之間距離即為傳感器允許最大工作氣隙。

　　TLE4921-5U能夠真實反映目標輪情況，目標輪上加工槽或缺陷等會影響磁場信號，可通過選擇帶有振動抑制算法的產品以抑制噪聲，確保信號的準確性。根據采集到的噪聲的差分磁場強度幅值ΔBnoise，結合傳感器芯片規格書中參數，滿足最小差分磁場強度幅值ΔBlimit>ΔBnoise的芯片可以起到抑制噪聲左右。

　　另外算法方面簡單地說，如果對于齒距較小目標輪，系統要求相位精度較高，可選擇Hidden磁滯算法。而對于齒距較長目標輪，為了保證比較穩定的輸出信號，可以選擇Visible磁滯算法。對于振動環境比較惡劣需要傳感器有增強的振動抑制算法時，可以選擇Adaptive磁滯算法，如果信號幅值跳動比較大需要獲得較穩定輸出，可以選擇Fixed磁滯算法。

　　作者：英飛凌科技（中國）有限公司傳感器系統應用工程師何喜富

本文轉摘自電子發燒友網《傳感技術特刊》7月刊

?
