電加熱裝置是一個具有自平衡能力的對象，可用一階慣性環節描述溫控對象的數學模型。

　　式中：K為對象的靜增益；t’為對象的時間常數。

　　目前工程上常用的方法是對過程對象施加階躍輸入信號，測取過程對象的階躍響應，然后由階躍響應曲線確定過程的近似傳遞函數。具體用科恩-庫恩(cohen-coon)公式確定近似傳遞函數。

　　cohn-coon公式如下：

　　式中：△M為系統階躍輸入；△C為系統的輸出響應；t0o．28為對象上升曲線為O．28△C時的時間(單位：min)；t0．632為對象上升曲線為O．632△C時的時間(單位：min)；從而求得K=O．96，t’=747 s。所以恒溫箱模型為：

　　3 系統的控制模型仿真及實驗結果

　　純PID控制有較大超調量；而純模糊控制由于自身結構的原因又不能消除穩態誤差，穩態誤差較大。所以，考慮把它們兩者相結合，實現優勢互補。本論文采用參數模糊自整PID控制。

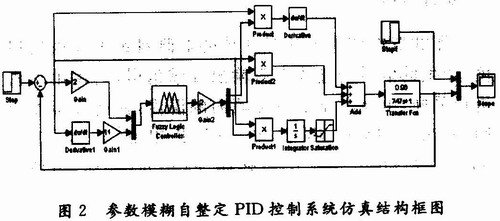

　　使用該模糊控制器在Simulink中構建整個控制系統，如圖2所示。

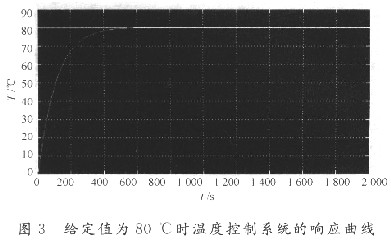

　溫度控制系統對應仿真結果如圖3所示。從上面的仿真結果表明：調節時間ts約為460s，穩態誤差ess=O，超調量σ％=O。雖然仿真環境不可能與實際情況完全相同，但它的結果還是具有指導意義的。

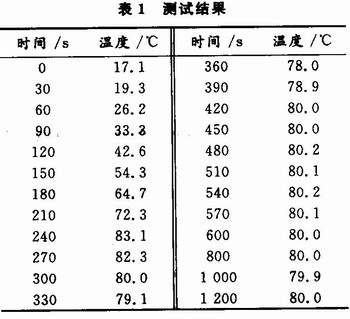

　　在實際測試中前10 min每30 s采樣一次，后10 min每200 s采樣一次，測得實驗結果如表1所示。

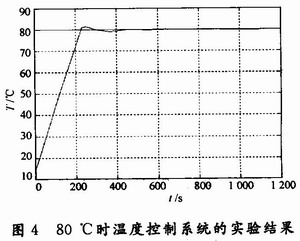

　　用Matlab軟件處理表1中的測試數據，繪制成變化趨勢圖，如圖4所示。

　　圖4為80℃時系統測得的實驗結果，由實驗結果表明，在實際測量中仍然有較小的超調量和穩態誤差，但是基本接近仿真結果，不能排除一些干擾因素。仿真畢竟是在理想的環境下進行的。

　　4 結語

　　本文設計了一種用于壓力傳感器的溫度控制系統，針對壓力傳感器在高溫下易產生零點漂移等問題，加工了恒溫封閉腔體，把壓力傳感器置入其中，通過控制系統控制腔體內的溫度，解決了高溫壓力傳感器大溫度范圍難以補償?shù)膯栴}，從而可以提高測量精度，通過仿真和實驗相印證，本方案是可行的。
