DS18B20原理及引腳介紹
  DS18B20數字溫度計是DALLAS公司生產的1－Wire，即單總線器件，具有線路簡單，體積小的特點。因此用它來組成一個測溫系統，具有線路簡單，在一根通信線，可以掛很多這樣的數字溫度計，十分方便。DS18B20產品的特點
　　（1）、只要求一個端口即可實現通信。
　　（2）、在DS18B20中的每個器件上都有獨一無二的序列號。
　　（3）、實際應用中不需要外部任何元器件即可實現測溫。
　　（4）、測量溫度范圍在－55。C到＋125。C之間。
　　（5）、數字溫度計的分辨率用戶可以從9位到12位選擇。
　　（6）、內部有溫度上、下限告警設置。
TO－92封裝的DS18B20的引腳排列見下圖，其引腳功能描述見下：

1．GND
 地信號
2．DQ
 數據輸入/輸出引腳。開漏單總線接口引腳。當被用著在寄生電源下，也可以向器件提供電源。
3．VDD
 可選擇的VDD引腳。當工作于寄生電源時，此引腳必須接地。

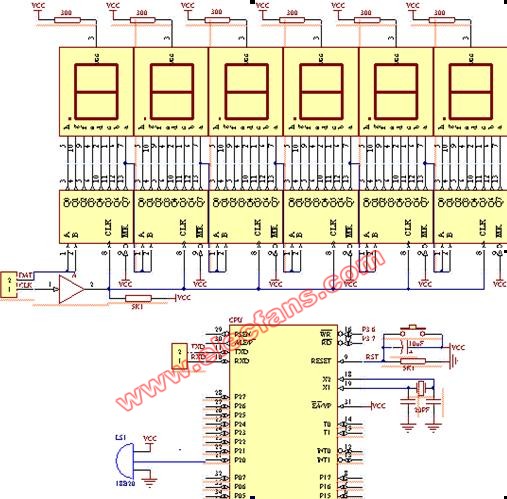

18b20應用電路圖

18B20控制命令字
                       18B20的ROM命令
指令                    說明
讀ROM(33H) 讀18B20的序列號
匹配ROM(55H) 繼續讀完64位序列號的命令,用于多個18B20時定位
跳過ROM(CCH) 此命令執行后的在存儲器打操作針對在線所有18B20
搜ROM(F0H) 識別總線上各器件的編碼,為操作各器件做準備
報警搜索(ECH) 公溫度越限的器件對此命令作出響應
                     18B20存儲控制命令
     指令                    說明
溫度轉換(44H) 啟動在線ds18B20做溫度AD轉換
讀數據(BEH) 從高速暫存器讀9位溫度值和CRC值
寫數據(4EH) 將數據寫入高速暫存的第3和第4字節中
復制(48H) 將高速暫存器中第3和第4字節復制到EERAM
讀EERAM(B8H) 將EERAM內容寫入高速暫存器中第3和第4字節
讀電源供電方式(B4H) 了解18B20的供電方式

18b20程序

  WENDU_L EQU 29H;用于保存讀出溫度的低字節
   WENDU_H EQU 28H;用于保存讀出溫度的高字節
   XIAOSHU EQU 27H;用于保存溫度的小數部分
   ZHENGSHU EQU 26H;用于保存整數部分
   BIAOZHI BIT 50H;18B20檢查位1為存在，0為不存在
   ORG  0000H
   AJMP MAIN
   ORG 0030H
MAIN:MOV SCON,#00H
    ACALL DUWEN
     ACALL ZHENGHE
  ACALL BCD
  ACALL DISP
  ACALL TIME1
  AJMP MAIN
;----------------------------------------------------------------------------------------------------------------------------------------
;讀溫度子程序
;----------------------------------------------------------------------------------------------------------------------------------------
DUWEN:SETB P2.0
      ACALL FUWEI      ;讀溫度之前必須先復位
      JB BIAOZHI,CUNZAI;查看標志位看18B20是否存在，1為存在，0為不存在
   RET               ;不存在則返回
CUNZAI:                 ;存在則開始讀溫度
     MOV A,#0CCH        ;跳過ROM匹配
  ACALL XIE          ;調寫子程序
  MOV A,#44H         ;發出溫度轉換命令
  ACALL XIE          ;調寫子程序
  ACALL TIME1        ;調1秒延時,等等AD轉換完成,現在分辨率為12位,溫度最大轉換時間為750MS
  ACALL FUWEI        ;讀溫前需要復位
  MOV A,#0CCH        ;跳過ROM匹配
  ACALL XIE
  MOV A,#0BEH        ;發讀溫度命令
     ACALL XIE
  ACALL DUSHU        ;將闈出數據讀回
  CLR P1.2
  RET
;------------------------------------------------------------------------------------------------------------------------------
;復位子程序
;18B20復位需要將數據位拉低500us
;18B20收到信號后要等待16-60us,然后發出60-240us的低脈沖
;-------------------------------------------------------------------------------------------------------------------------------
FUWEI:SETB P2.0
      NOP
   CLR P2.0
   MOV R0,#3
INTE:MOV R1,#107      ;設一個537us延時
KK1: DJNZ R1,KK1
   DJNZ R0,INTE
   SETB P2.0    ;拉高數據線,等待回應
   NOP
   NOP
   NOP
   MOV R0,#25  ;
INTE1:JNB P2.0,INTE2    ;延時延時50us等待18B20回應,若返回低脈沖則說明18B20存在
   DJNZ R0 ,INTE1
   AJMP INTE3        ;經過反應時間而沒檢測到18B20的存在,則跳轉去清零標志位
INTE2:SETB BIAOZHI      ;檢測到18B20存在,置1標志位
      CLR P1.0
      AJMP INTE4
INTE3:CLR BIAOZHI       ;沒檢測到18B20,清零標志位
      AJMP INTE5
INTE4:MOV R0,#120     ;延時240us,確定回應信號已發完
 KK:  DJNZ R0,KK
INTE5:SETB P2.0
       RET

;----------------------------------------------------------------------------------------------------------------------------------------
;寫18B20子程序
;-----------------------------------------------------------------------------------------------------------------------------------------
XIE:MOV R2,#8           ;寫計數寄存器，一共有8位數據
    CLR C
LP:CLR P2.0
 MOV R3,#6   ;設一個延時
LL1:DJNZ R3,LL1
    RRC A    ;右循環，先輸出低位
    MOV P2.0,C
    MOV R3,#23   ;設延時
LL: DJNZ R3,LL   ;
    SETB P2.0
    NOP
    NOP
    DJNZ R2,LP           ;判斷是否完成數據傳送
    SETB P2.0            ;完成傳送拉高數據位
    RET
;-----------------------------------------------------------------------------------------------------------------------------------------
;從18B20中讀出溫度數據子程序
;-----------------------------------------------------------------------------------------------------------------------------------------

DUSHU:MOV R4,#2         ;設讀回?cái)?shù)據個數指針
      MOV R1,#WENDU_L   ;把溫度數據低位存入29H
RE:   MOV R2,#8         ;設數據長度指針
RE1:  CLR  C
      SETB P2.0
   NOP
   NOP
   CLR P2.0
   NOP
   NOP
   NOP
   SETB P2.0
   MOV R3,#9
   DJNZ R3,$
   MOV C,P2.0
   MOV R3,#23
NN:   DJNZ R3,NN
   RRC  A
   DJNZ R2,RE1
   MOV @R1,A
   DEC R1   ;高位存入28H
   DJNZ R4,RE
   RET

;---------------------------------------------------------------------------------------------------------------------------------
;數據整合子程序
;溫度源數據的整合,讀出數據的高字節的低四位決定溫度的整數部分
;低字節的低四位決定小數部分
;-----------------------------------------------------------------------------------------------------------------------------
ZHENGHE:MOV A,#0FH
        ANL A,WENDU_L ;低字節的低四位就是小數部分
  MOV XIAOSHU,A   ;獲得小數部分
  MOV A,WENDU_L ;將高字節的低四位移入低字節的高4位,
  MOV C,40H  ;獲得的新字節就是整數部分的數據
  RRC A
  MOV C,41H
  RRC A
  MOV C,42H
  RRC A
  MOV C,43H
  RRC A
  MOV ZHENGSHU,A
  RET
;-----------------------------------------------------------------------------------------------------------------------------------------
;顯示數據拆解程序、顯示程序、延時程序
;----------------------------------------------------------------------------------------------------------------------------------------
;數據拆解程序
BCD:MOV A,ZHENGSHU
    MOV B,#10
 DIV AB
 MOV 50H,A
 MOV 51H,B
 MOV A,XIAOSHU
 MOV R0,#52H
 MOV R2,#4
 D0:MOV B,#10
    MUL AB
 MOV B,#16
 DIV AB
 MOV @R0,A
 INC R0
 MOV A,B
 DJNZ R2,D0
 RET
;-----------------------------------
;顯示程序
;----------------------------------
DISP:ACALL TIME
     MOV R7,#6
     MOV DPTR,#TAB
  MOV R0,#55H
LP1:MOV A ,@R0;

 MOVC A,@A+DPTR
   CJNE R7,#2,NE1
   ANL A,#07FH
NE1:MOV SBUF,A
    JNB TI ,$
 CLR TI
 DEC R0
 DJNZ R7,LP1
 RET
;----------------------------------------
;延時程序
;----------------------------------------
TIME1:MOV R6,#4
LOOP2:MOV R5,#250
LOOP1:ACALL D1MS
     DJNZ R5,LOOP1
  DJNZ R6,LOOP2
  RET
TIME:MOV R6,#200
LOOP3:ACALL D1MS
    DJNZ R6,LOOP3
 RET
D1MS:MOV R7,#250
LOOP0:NOP
      NOP
   NOP
   DJNZ R7,LOOP0
   RET
TAB:DB 0C0H,0F9H,0A4H,0B0H
     DB 99H, 92H, 82H, 0F8H
     DB 80H, 90H, 88H, 83H
     DB 0C6H,0A1H,86H, 8EH
     DB 0FFH
     END

18B20溫度傳感器溫度計程序
