采用微處理器控制方式的洗碗機。其使用電壓220V。清洗泵電機功率120W，排水泵電機功率60W，發熱器功率800W。采用噴臂噴射洗滌，設預洗、清洗、中洗、強洗四種洗法；洗滌時間為清洗檔20—25min，中洗、強洗檔35～70min;利用余熱干燥餐具。

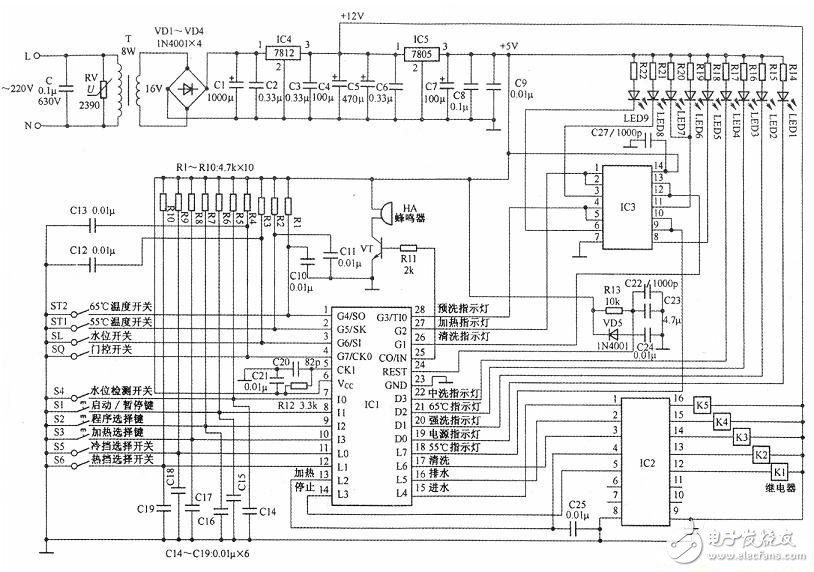

原理分析：

　　（1）220V市電電源加至電源變壓器T的初級，降壓后由次級輸出16V交流電壓。該電壓經整流器VD1—VD4橋式整流、電容C1和C2濾波后，產生直流電壓，再經三端穩壓集成電路IC4穩壓，產生12V直流電壓，供功率驅動集成電路IC2及控制繼電器K1～　K5用電。同時，該直流電壓再經三端穩壓集成電路IC5穩壓，產生5V直流電壓，作為微處理器IC1、IC3及蜂鳴器HA的工作電源。

　　在輸入電源兩端并聯高頻濾波電容C和壓敏電阻RV。高頻濾波電容C能濾除交流電網雜波信號，防止干擾微處理器工作；壓敏電阻RV能防止過電壓和雷電竄入電路，起過壓保護作用。

　　（2）微處理器IC1⑥腳為5v電源輸入端，23腳為接地端。由IC1①腳及其外接65℃溫度開關ST2，②腳及其外接55℃溫度開關ST1以及電阻Rl和R2、電容C10和C11等元件組成水溫控制開關電路，用來控制水的溫度。由IC1③、④腳與7～12腳及其外接水位開關SL、門控開關SQ、水位檢測開關S4、“啟動／暫停”鍵S1、“程序選擇”鍵“S2、加熱選擇”鍵S3、冷檔選擇開關S5、熱檔選擇開關S6以及電阻R3—Rl0、電容C12～C19等元件共同組成程序功能開關電路，用于程序功能選擇。

　　（3）由ICl@腳及其外接電阻Rll、三極管VT、蜂鳴器HA等元件共同組成蜂鳴器控制電路。當洗碗機排水后，ICl@腳輸出脈沖信號，經三極管VT放大，驅動蜂鳴器HA發出嗚叫聲，提示洗碗機洗滌結束。由IC124腳及其外接電阻R13、電容C22～C24及二極管VD5等元件共同組成復位電路，每次通電開機時，對ICl@腳的內電路進行清零。

　　（4）由IC1（18）～22腳、26～28腳及其外接55℃指示燈、電源指示燈、強洗指示燈、65℃指示燈、中洗指示燈、清洗指示燈、加熱指示燈、預洗指示燈等元件共同組成功能顯示控制電路，用于程序功能顯示。其中，指示燈LED6～LED9 分別受IC3⑧、11、③、⑥腳輸出信號控制。IC1（13）～（17）腳分別是加熱、停止、進水、排水、清洗功能輸出端，對應與功率驅動集成電路 IC2④、⑤、①～③腳輸入端連接。IC2的12～16腳分別外接控制繼電器K1～K5，其吸合與斷開受IC1輸出信號控制，使相應繼電器的常開觸點動作，實現進水、清洗、加熱、排水、停止等功能。
