過零調功器電路圖

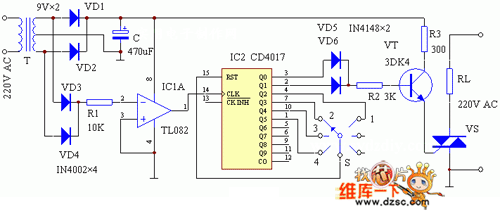

該裝置的電路工作原理如圖1所示（）。它是由電源電路、交流電過零檢測電路、十進制計數器/脈沖分配器及雙向可控硅等組成。220V市電經電源變壓器T降壓后，由二極管VD1、VD2構成的全波整流電路整流，由C濾波后供給整機電路工作。經二極管VD3、VD4全波整流后，得到的脈動直流電壓經R1后加到運算放大器IC1的反相輸入端。當脈動電壓過零（也就是交流電壓過零）時，IC1便出現過零脈沖。

　　IC2用于對過零脈沖進行計數和脈沖分配，從而產生可控硅觸發信號。S是功率調節開關，通過S改變IC2計數方式來調節交流負載的功率。例如，當S位于“3”檔時，IC2進行四進制計數，每輸入4個過零脈沖僅產生2個觸發脈沖去觸發雙向可控硅導通，因而該檔為半功率檔。圖中給出了4檔，由于IC2具有10個輸出端，將這些輸出端適當?shù)慕M合，就可以獲得不同的功率檔。VT接成一個大電流開關，可對不同通流量的可控硅VS進行大電流觸發，從而使之可靠地工作。

　　其中IC1采用通用運算放大器集成電路（如LM324N、TL082等）。IC2采用CD4O17。VT采用3DK4或其它中功率開關三極管均可，β≥1OO。VS應根據負載的電流來選擇，其耐壓不低于600V，感性負載其耐壓值還可提高。T采用2～3W的電源變壓器，次級電壓力9V。S為調功選擇開關，可選用瓷質波段開關。其它元器件無特殊要求，可按圖示數值選用。
