代碼的校準部分

　　可調整編譯器#define值（calibrateADC1和calibrateDAC），以使能或禁用ADC和DAC的校準程序。

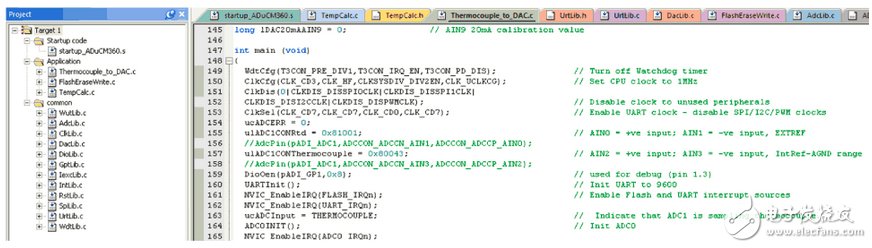

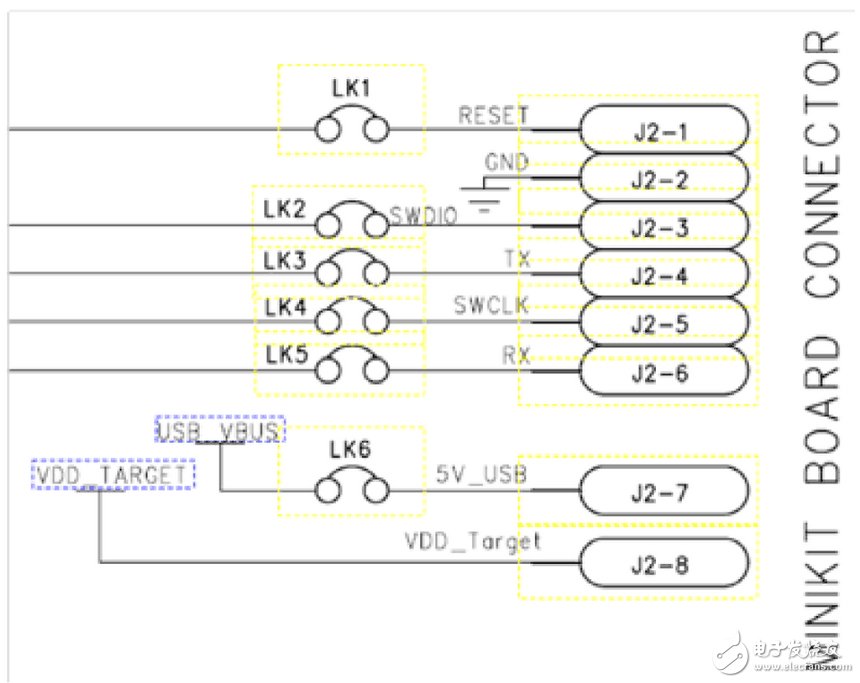

　　要校準ADC或DAC，接口板（USB-SWD/UART）必須連接至 J1和PC上的USB端口。可使用“超級終端”等COM端口查看程序來查看校準菜單并逐步執行校準程序。

　　校準ADC時，源代碼會提示用戶將零電平和滿量程電壓連接至AIN2和AIN3。注意，AIN2是正輸入端。完成校準程序后，ADC1INTGN和ADC1OF寄存器的新校準值就會存儲到內部閃存中。

　　校準DAC時，應通過精確的電流表連接VLOOP+輸出端。 DAC校準程序的第一部分校準DAC以設置4 mA輸出，第二部分則校準DAC以設置20 mA輸出。用于設置4 mA和20 mA 輸出的DAC代碼會存儲到閃存中。針對最終的4 mA和20 mA 設置在AIN9處測得的電壓也會記錄下來并存儲到閃存中。由于在AIN9處的電壓與流經RLOOP的電流線性相關，因此這些值會用于計算DAC的調整因子。這種閉環方案意味著，可以使用片內24位∑-△型型ADC進行微調而消除DAC和基于晶體管的電路上的所有線性誤差。

　　UART配置為波特率9600、8數據位、無極性、無流量控制。如果本電路直接與PC相連，則可使用“超級終端”等通信端口查看程序來查看該程序發送給UART的結果，如圖5 所示。

　　要輸入校準程序所需的字符，請在查看終端中鍵入所需字符，然后ADuCM360 UART端口就會收到該字符。

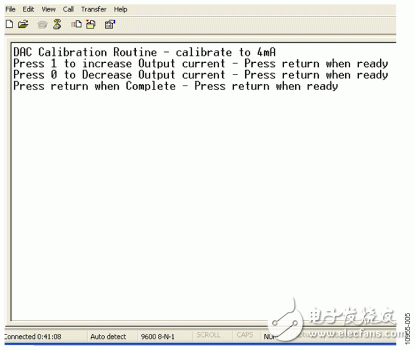

　　圖5. 校準DAC時的“超級終端”輸出

　　代碼的溫度測量部分

　　要獲得溫度讀數，應測量熱電偶和RTD的溫度。RTD溫度通過一個查找表轉換為其等效熱電偶電壓（T型熱電偶請參見ISE， Inc.的ITS-90表）。將這兩個電壓相加，便可得到熱電偶電壓的絕對值。

　　首先，測量熱電偶兩條線之間的電壓（V1）。測量RTD電壓并通過查找表轉換為溫度，然后再將此溫度轉換為其等效熱電偶電壓（V2）。然后，將V1和V2相加，以得出整體熱電偶電壓，接著將此值轉換為最終的溫度測量結果。

　　對熱電偶而言，固定數量的電壓所對應的溫度會存儲在一個數組中。其間的溫度值利用相鄰點的線性插值法計算。

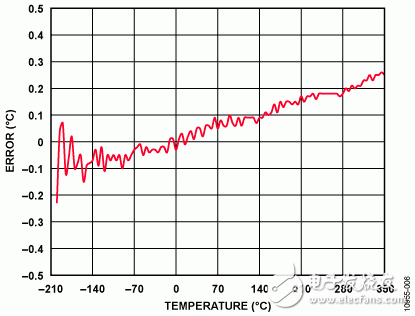

　　圖6顯示了使用 ADuCM360上的ADC1測量整個熱電偶工作范圍內的52個熱電偶電壓時獲得的誤差。最差情況的總誤差小于1°C。

　　圖6. 通過分段線性逼近法利用ADuCM360/ADuCM361所測52個校準點時的誤差

　　RTD溫度是運用查找表計算出來的，并且對RTD的運用方式與對熱電偶一樣。注意，描述RTD溫度與電阻關系的多項式與描述熱電偶的多項式不同。

　　有關線性化和實現RTD最佳性能的詳細信息，請參考 應用筆記AN-0970“利用ADuC706x微控制器實現RTD接口和線性化”。

　　代碼的溫度至電流輸出部分

　　測得最終溫度后，將DAC輸出電壓設置為適當的值，以便在RLOOP上產生所需的電流。輸入溫度范圍應該是?200°C 至+350°C。代碼針對?200°C和+350°C設置的輸出電流分別是4 mA和20 mA。代碼實施的是閉環方案，如圖7所示，其中AIN9上的反饋電壓通過ADC0測量，然后此值用于補償 DAC輸出設置。FineTuneDAC（void）函數執行此項校正。

　　為獲得最佳結果，應在開始該電路的性能測試前校準 DAC。

　　圖7. 閉環控制4 mA至20 mA的DAC輸出

　　出于調試目的，以下字符串會在正常工作期間發送至 UART（見圖8）。

　　圖8. 用于調試的UART字符串

　　常見變化

　　對于標準UART至RS-232接口，可以用 ADM3202等器件代替FT232R收發器，前者需采用3 V電源供電。對于更寬的溫度范圍，可以使用不同的熱電偶，例如J型熱電偶。為使冷結補償誤差最小，可以讓一個熱敏電阻與實際的冷結接觸，而不是將其放在PCB上。

　　針對冷結溫度測量，可以用一個外部數字溫度傳感器來代替RTD和外部基準電阻。例如， ADT7410 可以通過I2C接口連接到ADuCM360。

　　有關冷結補償的更多詳情，請參考ADI公司的《傳感器信號調理》第7章“溫度傳感器”。

　　如果USB連接器與本電路之間需要隔離，則必須增加 ADuM3160/ ADuM4160 隔離器件。
