我們?cè)诜治鲭娐愤B接情況時，往往是針對用電器而言的，其它元件如開關、電壓表、電流表等這些“攔路虎”，對我們分析比較復雜的電路來說負面影響很大，如果既可將有些元件從電路圖中拆掉，又能保證那些元件拆掉后不影響用電器的原連接情況的的話，原電路圖就可以得到簡化，以便揭開“廬山真面目”。為此，我們完全可以依據所拆元件的特性進行簡化，其方法是：

1．開關若是開關閉合，就在原開關處畫一導線連通，若是開關斷開，就將此路完全去掉不要。

2．電壓表由于電壓表的電阻很大，因此可把連電壓表處當成開路，只須把電壓表拆掉即可。

3．電流表由于電流表的電阻很小，因此可把連電流表處當成短路，電流表拆下處要用導線連通。

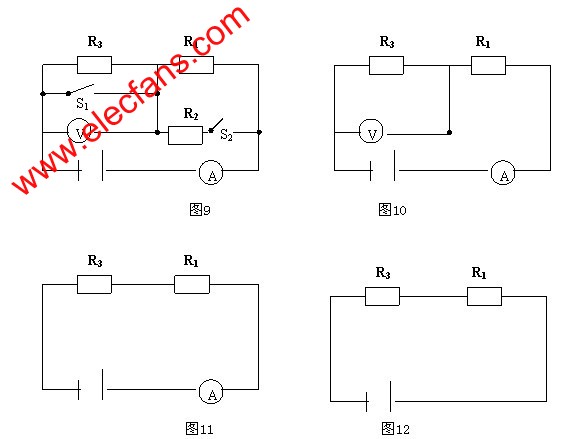

通過上述方法所得的簡化圖表示出的用電器連接情況即為原電路中用電器連接情況。此步最好在草稿紙上，用鉛筆先畫出原電路圖后，從電源正極開始，逐一依序增刪，直到電源負極為止。例如，我們要判斷圖9中當開關S和S都斷開時，電阻R、R和R的連接情況，對開關、電壓表、電流表依序進行簡化后的電路圖分別如圖10、11和12所示。我們從圖12不難看出電阻R和R串聯。
