簡易手觸電風扇自停裝置電路介紹說明：

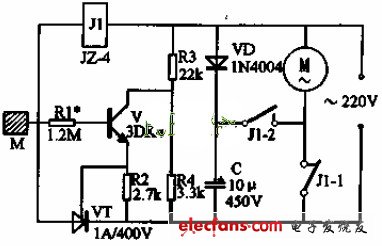

本電路同樣可在有人觸及電風扇罩時切斷電動機電源，同時對電動機進行能耗制動使之立即停轉。電路中當手指未觸及電風扇金屬網罩M時，晶體管V截至，繼電器J1釋放，J1-1常閉觸電接通電動風扇電源，電動機正茬運轉。當有手指觸及電風扇網罩時，人體的感應信號經電阻R1加到晶體管V大的基極上，使其導通。電阻R2上的電壓觸發晶閘管VT導通，使繼電器J1勵磁吸合，其常筆觸點J1-1斷開電動機電源。同時常開觸點J1-2閉合，經VD和C整流濾波后的直流電壓加到電動機倆端，在定子上產生一個直流恒定磁場，迫使電動機立即停轉。當手離開網罩時，V，VT又截至，J1釋放，電風扇電源接通正常運轉。J1選220v的交流勵磁繼電器，如JZ-4.vt選1A/400V的單項晶閘管。調試時改變R1阻值可改變自停裝置的靈敏度。J1-1的釋放時間應比J1-2的閉合時間稍短，J1-2的釋放時間比J1-1的釋放時間稍短。
