lm1117穩壓電路圖

　　LM1117是一個低壓差電壓調節器系列。其壓差在1.2V輸出，負載電流為800mA時為1.2V。它與國家半導體的工業標準器件LM317有相同的管腳排列。LM1117有可調電壓的版本，通過2個外部電阻可實現1.25～13.8V輸出電壓范圍。另外還有5個固定電壓輸出（1.8V、2.5V、2.85V、3.3V和5V）的型號。

　　概述LM1117提供電流限制和熱保護。電路包含1個齊納調節的帶隙參考電壓以確保輸出電壓的精度在±1%以內。LM1117系列具有LLP、TO-263、SOT-223、TO-220和TO-252 D-PAK封裝。輸出端需要一個至少10uF的鉭電容來改善瞬態響應和穩定性。

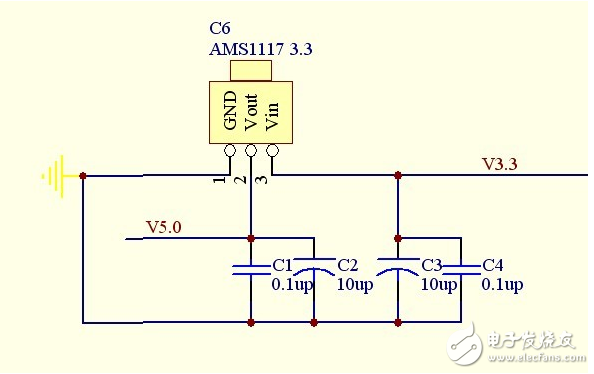

　　 lm1117穩壓電路圖

　　采用SOT-223和LLP封裝，輸出電流可達800mA，負載調整率：0.4% （Max），線性調整率：0.2% （Max）。

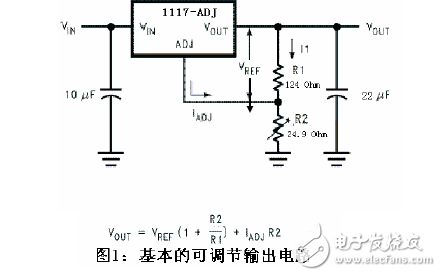

　　 lm1117穩壓電路圖

　　特點：

　　◆1.8V、2.5V、3.3V的固定電壓輸出和可調整電壓輸出

　　◆低壓差，輸入電壓范圍廣

　　◆輸出電壓穩定性高

　　◆內置限流和熱保護功能

　　◆輸出電流 1A

　　◆典型線性調整率 0.3%

　　◆典型負載調整率 0.5%

　　◆溫度范圍 0℃-125℃

　　◆提供SOT-223和TO-252封裝形式，符合RoHS標準

　　應用范圍：

　　◆開關DC/DC 轉換器的快速調整器

　　◆高效的線性調整器

　　◆電池電源設備

　　◆電池充電器

　　◆小型計算機系統終端接口

　　◆筆記本電源設備

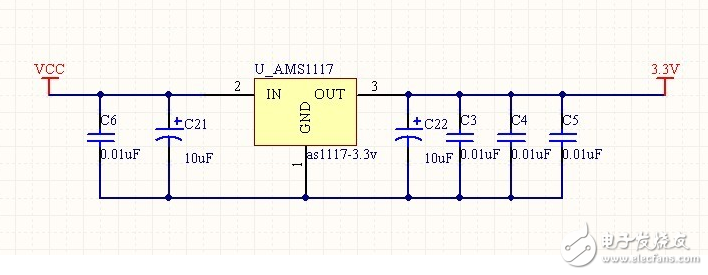

　　 lm1117穩壓電路圖
