基于自激換流器的-24V穩壓電源電路

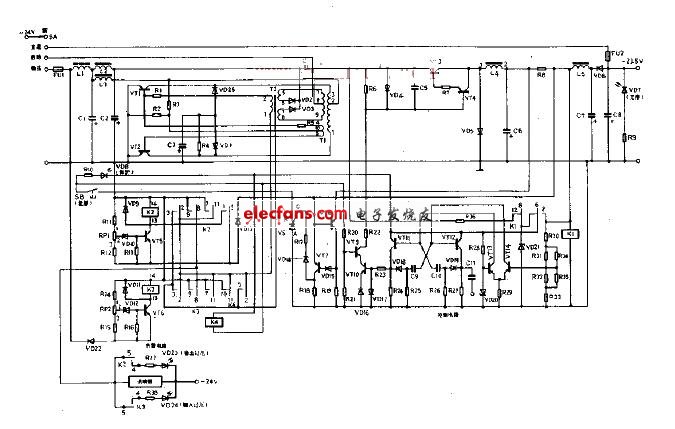

為了獲得-23.5V的穩壓輸出，直接采用-24V工作電源作為穩壓器的輸入電壓是不行的。這里用自激換流器所得電壓與-24V工作電源電壓疊加，從而提高了輸入電壓。電路工作原理如圖499所示。由于VT1,VT2和相關元件構成自激換流器，產生交流電，其重復頻率約為1KHZ的脈沖電壓，經二極管VD2,VD3全波整流后加于電容器C4兩端，它與電感L2送來的-24V工作電源電壓相串聯疊加，可獲得約-40V電壓送往穩壓部分。

本電源用于穩定工作電源電壓。當輸入電壓變化±10%時，輸出電壓變化少于±0.3V.本電源輸出電流≤5A,它可分為輸入和穩壓部分。輸入電壓采用疊加方式，穩壓采用開關方式。所以效率較高約為75~80%.以下分輸入、穩壓及附加電路三部分說明。
?
