聲控電路一：

　　聲控電源插座包括電源插座、電源插頭及聲控電路板。使用時將該插座的插頭插入普通的電源插座里，再將家用電器的插頭插在本電源插座里，將電器的開關合上，然后就可以用聲音（比如拍一下手掌）來控制電器的開啟。若想電器關閉，再拍下下手掌，電器就關閉。 圖1中D1～D4接成橋式整流電路．它和可控硅S組成插座CZ的供電主回路，D5、R1、C1組成半波降壓整流電路，R3、R4、RP又構成分壓器，使C1正端電壓約為4V，供六反相器CD4069使用。RP為WH7臥式實心可調電阻器，非電解電容均采用CT1瓷介電容，壓電陶瓷片Y用FT-27或HID27A-1型，其余元件參數見圖標注。本裝置元件除插座CZ和壓電陶瓷片Y外．其余均可焊在58mm×45mm的印板上。電源插座外殼可購市售二眼（或三眼）插座改制。印板應能固定在插座里面，插座右上角或右下角要用電鉆鉆十幾個小孔，這些小孔應均勻分布在1元硬幣大小的圓形范圍內，這些小孔作為透音窗孔（也可將透音窗孔挖成條狀），里面用502膠將壓電陶瓷片固定在透音孔上，插座反面還要安一個帶電源插頭的蓋板（即整個聲控電源插座實際一個盒狀．外形圖如圖2所示．全部元件按圖1裝好并檢查無誤后．即可通電調試。

　　首先測六反相器與⑦腳之間電壓應為4v左右，否則應檢查D5、R1、C1等元件。若電壓正常．可用絕緣小起子調RP．使CD4069⑧腳電平剛要變?yōu)榈碗娖剑ù藭r(shí)仍為4V高電平）為止，此時用嘴向壓電陶瓷片Y吹一口氣，應能看到⑧腳電平跌落為低電平（用萬用表監測⑧腳電壓），然后又恢復高電平（即輸出了一個負脈沖），說明靈敏度已調至最高，可投入試使用。在實際使用時，可根據各人使用條件，將靈敏度調至合適，即對談話聲、電視、錄音機等播放的音樂聲不敏感，而對擊掌聲反應靈敏即為合適。調試過程中，如發現聲控靈敏度太低，需要大聲擊掌才能使插座工作．一般是RP沒調至合適或壓電陶瓷片的質量太差，可重調或?qū)弘娞沾善鼡Q成高阻抗耳機音膜。如果發現被控電燈的亮、熄不隨擊掌聲控制，而是交替閃亮．通常是RP阻值調得太小。只要將阻值調大些即可。RP調好后，應用油漆或蠟將調整起子口固定，然后聲控電源插座即可投入正式使用。

　　聲控電路二：

　　一般的聲控控制器，若以分立件制作，則不易調試；若以專用聲控集成電路制作，元器件難覓。本例介紹的聲控?zé)艄饪刂破?，以常用集成塊制作，配以少許阻容元件，使制作變得安全、容易、靈敏度高且無需特定復雜的調試，特別適合于初學者制作。

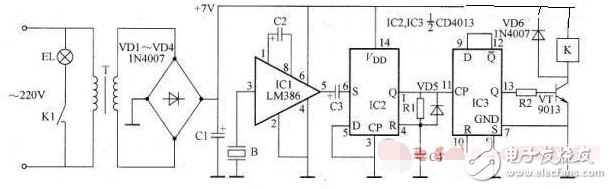

　　電路原理圖：

　　工作原理

　　本電路具有聲控集成電路的3個組成部分：放大、整形和雙穩態開關。這里使用2塊集成電路，IC1為L(zhǎng)M386音頻功率放大器，用于放大壓電陶瓷片B接收的擊掌聲信號，并由其5腳輸出。 IC2和IC3各為CD4013雙D觸發器中的一個D觸發器。IC2組成單穩態電路，用于對LM386輸出的聲信號脈沖進行整形，單穩態時間由R1和C4確定，使得每擊掌一次，IC2的1腳只有一個穩定的高電平脈沖輸出。10組成分頻器電路，可用作雙穩態輸出。當11腳輸人第一個脈沖時13腳輸出高電平，使晶體管VT飽和導通，繼電器K得電，其常開觸點K1吸合，點亮電燈。當11腳輸人第2個脈沖時，13腳輸出低電平，VT截止，電燈熄滅。當11腳輸入第3個脈沖時，13腳再次輸出高電平，電燈亮，如此循環。也就是說，每擊一次掌，照明燈EL就點亮或熄滅一次，達到聲控開關的目的。

　　本例電路直流電壓按以下過程獲得：220V交流電經變壓器降壓，VDl一VD4整流，C1濾波，可獲得7V直流電壓供給后續電路。

　　元器件選擇

　　IC1選用I.M386音頻功率放大器，IC2和IC3選用CD4013雙‘D觸發器。

　　VT選用9013型晶體管。

　　VD1一VD6均選用I N4007型二極管。

　　RI和R2分別選用5MO、1 ka電阻器。

　　C1和C2分別選用220口、10口電容器；C3和C4均選用城電容器。

　　K選用工作電壓為6V的任何小型繼電器。

　　其他元器件均無特殊要求，可按圖所標型號及參數進行選用。
