　　本RF功率放大器能輸出2—3頻道信號，覆蓋面積約為一平方公里，是開辦小型電視發射臺的理想裝置，適于電化教育。但使用時應上報當地無線電管理委員會，只有經批準后才能實施。

　　電路工作原理

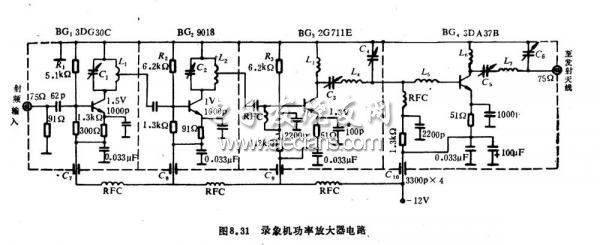

　　該裝置電路工作原理見圖8.31所示。由三極管BG1，BG2，BG3組成參差調諧放大器。BG3的集電極負載是下級的輸入匹配網絡，可避免自激且信號傳輸增益最大。BGl、BG2、BG3工作在甲類狀態。BG4重點改善高頻動態特性，工作在丙類狀態，效率高，其基極采用自給負偏壓電路，有利于提高三極管溫度穩定性。BG4的輸出是一個匹配網絡，使信號有效地傳輸到發射天線上。整機采用負電源供電。C7-C10為穿心電容器，作電源進線抗干擾之用。

　　元件選用與制作

　　BGl、BG2選用fT高，噪聲小的超高頻小功率三極管，如3DG30C或9018等。BG3選用2G711等中功率三極管，fT>= 500MH。，IC=50mA，PCM=500mW。BG4選用3DA37或MRF517等三極管，要求fT>=500MHz，PCM>=1w。電路所用線圈全部為空芯線圈。 Ll，L2用直徑0.97mm的漆包線在圓鉛筆桿上密繞7圈，在對地3圈的地方抽頭。L3、L4用直徑1.3mm漆包線去漆鍍錫后，在彩色筆桿上密繞6圈再拉至150mm。L6，L7用直徑1.3mm漆包線去漆鍍錫后在彩色筆桿上密繞3圈再拉到7mm，L5用直徑0.77mm漆包線在鉛筆桿上密繞8圈。所用RFC線圈均用直徑0.41mm漆包線在1/2w，1.5k的電阻上密繞16圈。

　　本機的印制板采用雙面環氧樹脂敷銅板，一面焊接元件;另一面和地聯接作屏蔽用。焊接時，元件引腳要短，充分利用可變電容器兩端焊片的強度和電阻。電容器非接地端作支撐點將元件懸空連接，可變電容器動片接地。所有三極管采用花籃式接法，可防止高頻自激。所有元件焊好后，裝上隔離板和屏蔽盒，再在屏蔽盒的側面裝上穿芯電容器，焊上高頻阻流圈。

　　調試時，首先調整三極管的直流工作點。將各級間耦合電容器斷開，將電壓表分別并在DG1～BG3的發射極電阻上，分別調整R1， R2，R3的阻值，使電壓表指示出： BG1： e極為15V，BG2：e極為1.0V，BG3：e極為1.3V即可。再接上耦合電容器和負載，開啟電源，如出現自激，微調一下微調電容器即可消除。然后將錄像機輸出的2或3頻道射頻信號接至本放大器的輸人端，一邊微調電容器，一邊觀察電視機屏幕上的圖像。首先斷開第三級。將75歐姆天線接在第二級輸出端，調整C1，C2使電視機的圖像和伴音都好，再接上第三級和第四級，將天線接在輸出端。降低電源電壓，調C3、C4，使BG4集電極電流最大，調整C5、C6，使BG4集電極電流最小。最后將電視機放至遠處，微調一下C1～C6，使圖像清晰，伴音宏亮悅耳，彩色最艷。本放大器僅適用于射頻輸出為2～3頻道的錄像機，對于射頻為其它頻道的錄、放像機則需首先將視頻和音頻信號調制在3頻道上再送至本放大器中。
