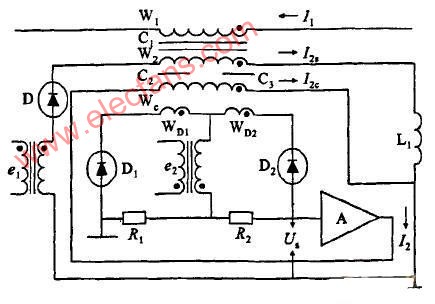

磁勢自平衡回饋補償式直流傳感器原理如圖1，圖中，D1、D2、D3為二極管；e1、e2為激勵電壓；L1為濾波電感；Us為檢測繞組的輸出電壓。為提高直流傳感器的精度，引入差值電流補償回路，將磁勢自平衡回路輸出安匝I2sW2與一次被測直流安匝I1W2之差作為補償電流回路的輸入，對磁勢自平衡回路進行自動跟蹤補償，由檢測鐵心C2和C3、檢測繞組WD1和WD2、補償繞組We、差值電流檢測單元以及運算放大及驅動器A構成的補償回路，是用于對一、二次直流磁勢之差的跟蹤補償。??
??
圖1 磁勢自平衡回饋補償式直流傳感器原理圖??
磁勢自平衡回饋補償式直流傳感器原理圖
