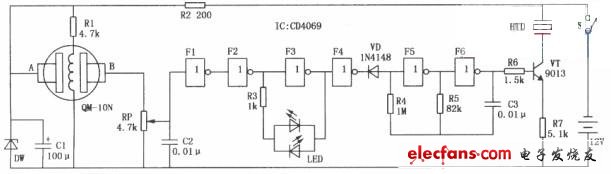

CD4069為六反相器集成電路。QM-10N為氣敏檢測傳感器件，用于檢測氣體有無泄漏。電阻R2、電容Cl及穩壓管DW組成簡單穩壓電路，為氣敏傳感器提供穩定的6V工作電壓。非門F5、F6與電阻R5及電容C3共同組成音頻振蕩器，控制開關三極管的通斷，從而驅動壓電陶瓷片HTD發聲。CD4069構成的沼氣泄漏報警器電路:
